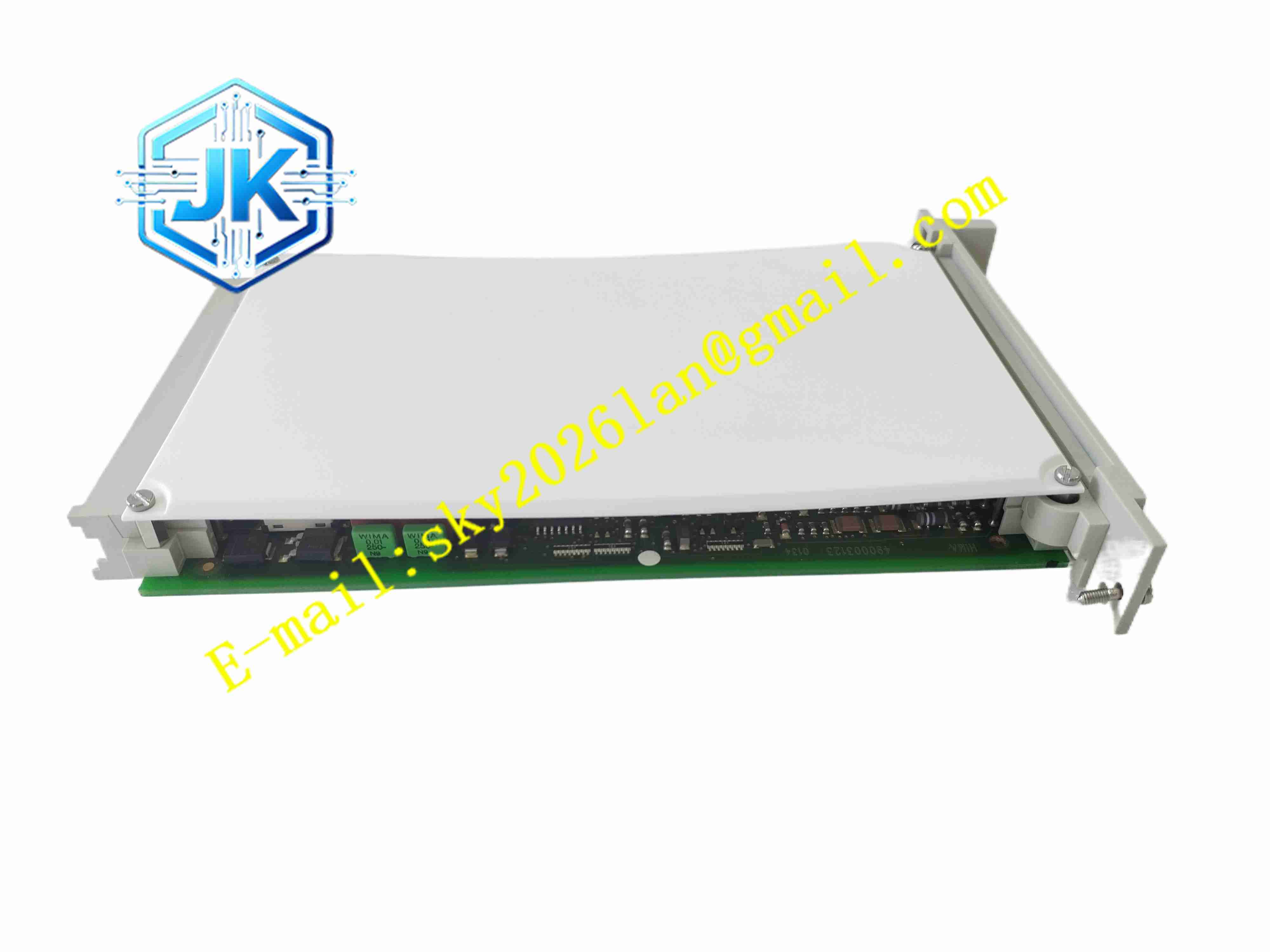

HIMA F3240
详细技术规格
- 产品类型：SIL3 安全数字量输入模块
- 通道数量：16 路独立安全数字输入
- 输入信号：110VDC /127VAC 接点信号
- 安全等级：IEC61508 SIL3，TÜV 认证
- 隔离：现场回路与背板总线电气隔离
- 供电：DC24V，背板总线供电
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 湿度：5%～95% 无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨机架安装
- 诊断功能：断线、短路故障检测
功能特点
- 16 通道独立安全采集，支持 110V 交直流接点信号
- 通道内置线路诊断，实时识别断线、短路故障
- 电气隔离设计，高压现场回路不会串入背板低压系统
- 故障安全设计，硬件失效时输出安全状态信号
- 面板 LED 指示灯，直观查看每一路通道运行状态
- 与 HIMatrix 安全系统无缝兼容，SILworX 软件组态
- 宽温设计，适配工业机柜恶劣温度环境
- 模块化结构，可在机架内自由扩展 IO 数量
- 单通道故障独立上报，不干扰其余通道采集
- 满足功能安全标准，用于安全相关联锁回路
应用场景
- 电站高压辅助设备安全接点采集
- 大型化工装置 110V 安全开关信号采集
- 油气长输管线 ESD 高压限位开关监测
- 电厂汽轮机保护系统接点信号采集
- 大型机组安全门、挡板位置开关监测
材质构成
- 外壳：阻燃工程塑料
- 电路板：FR4 高可靠 PCB，三防涂层
- 信号采集芯片：高压安全信号采集芯片
- 隔离器件：高压光电隔离组件
- 端子：弹簧式安全接线端子
- LED：通道状态指示灯
- 卡扣：DIN 导轨阻燃卡扣
结构特征
- 标准 HIMatrix 窄型机架模块壳体
- 前面板多通道状态 LED 指示灯
- 正面弹簧接线端子排，接入 110V 现场接点
- 背部 HIMatrix 专用背板总线连接器
- 高压采集回路与低压背板回路物理分区布局
- 壳体全封闭防尘，保护内部元器件
工作原理 现场 110V 交直流接点信号接入模块端子，模块内部高压采集电路识别接点通断状态，同时监测回路阻抗判断断线短路。采集信号转换为数字安全数据包，通过背板安全总线传输至安全 CPU。隔离器件隔离高压现场回路与背板低压系统，避免高压窜入损坏安全控制器。通道故障时，模块实时上报故障信息至安全控制器。
安装要求
- DIN 导轨安装在独立 SIS 安全机柜，和 DCS 机柜分开布置
- 110V 现场信号线选用耐压匹配的屏蔽电缆，单端接地
- DC24V 冗余安全电源为背板系统供电
- 背板总线插头完全锁紧，SILworX 软件分配模块地址
- 机柜通风良好，控制环境温度在 – 20℃~+60℃区间
- 接线完成后执行回路绝缘测试与通道诊断
- 机柜可靠接地，满足高压回路安全接地要求
使用注意事项
- 禁止带电插拔模块，更换模块前系统断电
- 110V 信号线缆严格做好绝缘防护，避免人身触电
- 高压信号线和低压控制电缆分开走线，保持安全间距
- 定期检查端子紧固情况，防止振动松脱引发接触不良
- 备件防静电存放，避免静电损伤板卡
- 安全逻辑修改必须执行功能安全变更管理流程
- 故障排查优先检查现场接点与外部线路绝缘
