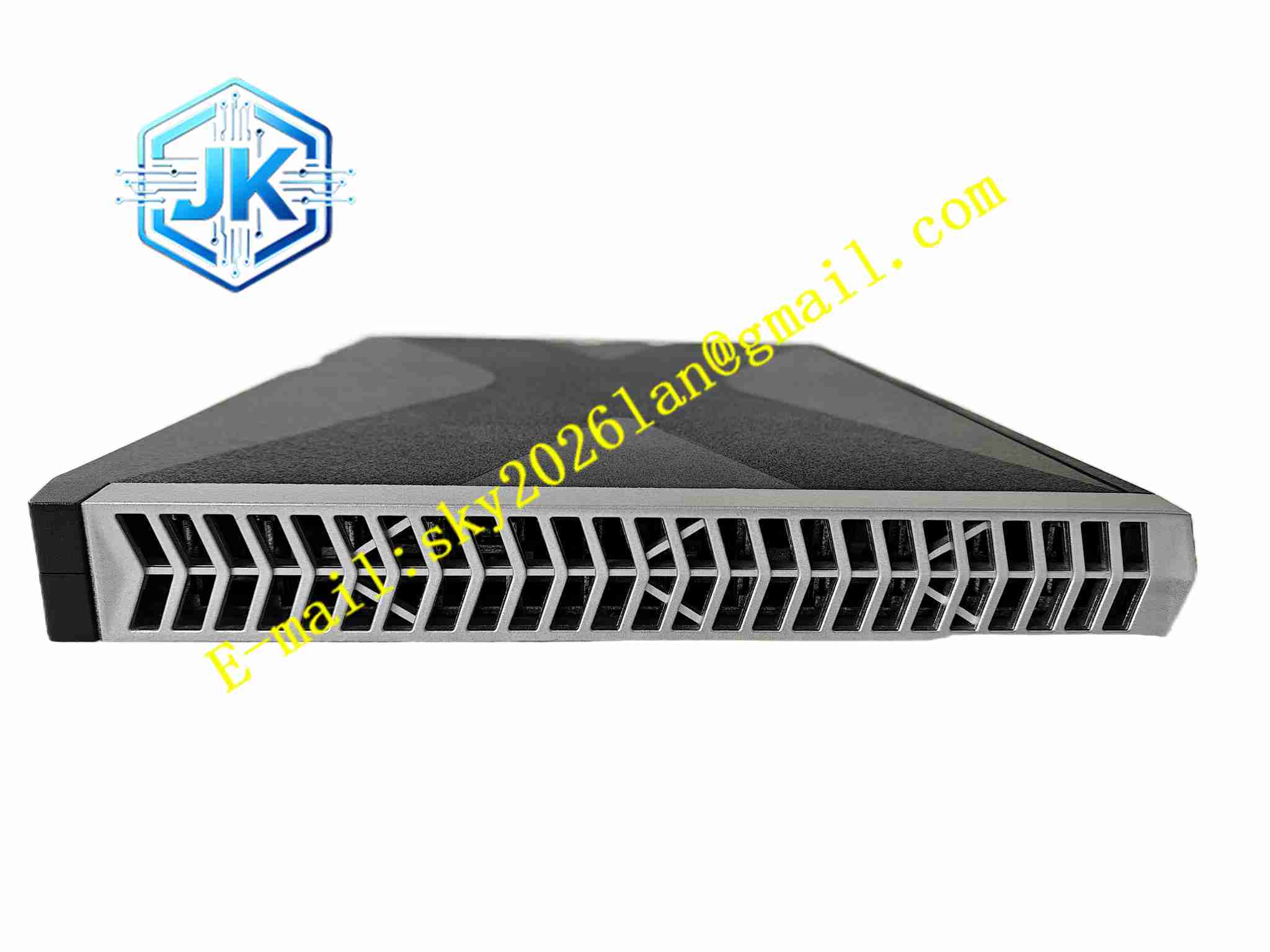

HIMA X-AI3201
技术规格
品牌：HIMA
系列：HIMax
型号：X-AI3201
产品类型：安全型模拟量输入模块
通道数量：32 通道
信号类型：4 mA 至 20 mA；0 mA 至 20 mA
线路监测：支持断线和短路监测
安全等级：符合 SIL 3 要求
供电电压：24 VDC
无通道负载时输入电流：100 mA 至 400 mA
峰值功耗：小于等于 12 W
变送器电源短路保护电流：最大 1.5 A
电压输入精度：±0.05% FSR
电流输入精度：±0.02% FSR
分辨率：16 位
通道间电气隔离：大于等于 1500 VAC
数据更新周期：小于等于 10 ms
信号转换延迟：小于 2 ms
防护等级：IP20
工作温度：-20 ℃ 至 +60 ℃
相对湿度：5% 至 95% RH，无冷凝
电磁兼容：符合 IEC 61000-6-2
功能特点
32 路模拟量安全输入
支持 4 mA 至 20 mA 和 0 mA 至 20 mA 信号
具备线路断线和短路监测
16 位高分辨率采集
通道间电气隔离
支持 SIL 3 安全应用
具备温度漂移补偿
支持 HART 7 协议读取变送器诊断
支持 HIMax 系统总线连接
支持冗余总线切换
应用场景
炼油厂催化裂化装置安全监测
化工装置压力与温度采集
天然气管道站场保护
压缩机防喘振与停机保护
锅炉燃烧器管理系统
火气系统气体检测接入
电力行业关键过程量采集
储罐液位安全监测
紧急停车系统模拟量接入
大型过程工业 SIS 系统
性能参数
采集精度：电流输入 ±0.02% FSR
分辨率：16 位
隔离能力：通道间大于等于 1500 VAC
诊断响应：断线/短路报警响应时间小于等于 50 ms
数据更新：小于等于 10 ms
转换延迟：小于 2 ms
长期稳定性：小于等于 ±0.02% FSR/年
工作温度：-20 ℃ 至 +60 ℃
防护等级：IP20
安全等级：SIL 3
材质构成
工业级印制电路板
高精度 A/D 转换电路
信号调理与滤波电路
隔离与保护电路
端子或背板连接接口
金属或工程塑料结构件
散热与绝缘材料
屏蔽接地结构
标识铭牌
固定安装部件
结构特征
HIMax 系统模块化结构
适合机架或柜内安装
端子区布局清晰
支持系统总线连接
具备诊断指示功能
模块支持带电插拔
结构紧凑，适合高密度配置
屏蔽设计满足工业电磁环境
型号标识清晰
便于维护人员识别和更换
工作原理
X-AI3201 接收现场变送器输出的 4 mA 至 20 mA 或 0 mA 至 20 mA 信号，经过信号调理、滤波和 A/D 转换后，将模拟量转换为数字量送入 HIMax 安全控制器。模块持续监测输入回路阻抗，当检测到开路或短路时生成诊断信息并上报。内置温度补偿算法可减少环境温度变化引起的测量漂移。通过 HIMax 系统总线，模块将采集数据传送至安全 CPU 参与表决、报警和联锁保护逻辑。
安装要求
安装前确认 HIMax 系统配置和槽位
确认供电电压为 24 VDC
确认信号类型与现场变送器匹配
接线时确认极性、屏蔽和接地正确
避免信号线与动力线并行敷设
保持控制柜内干燥、清洁和通风
安装后通过系统软件确认通道状态
执行线路监测和断线测试
确认 HART 功能仅在需要时启用
更换模块前确认系统处于安全状态
使用注意事项
不得接入超出额定范围的信号
变送器供电回路需确认短路保护能力
诊断报警应结合现场工艺状态判断
定期检查端子松动和绝缘状态
模块更换后需核对通道参数
避免在强电磁干扰环境下无屏蔽布线
维护时参考 HIMA 官方手册
最终参数以 HIMA 官方文档和设备铭牌为准
