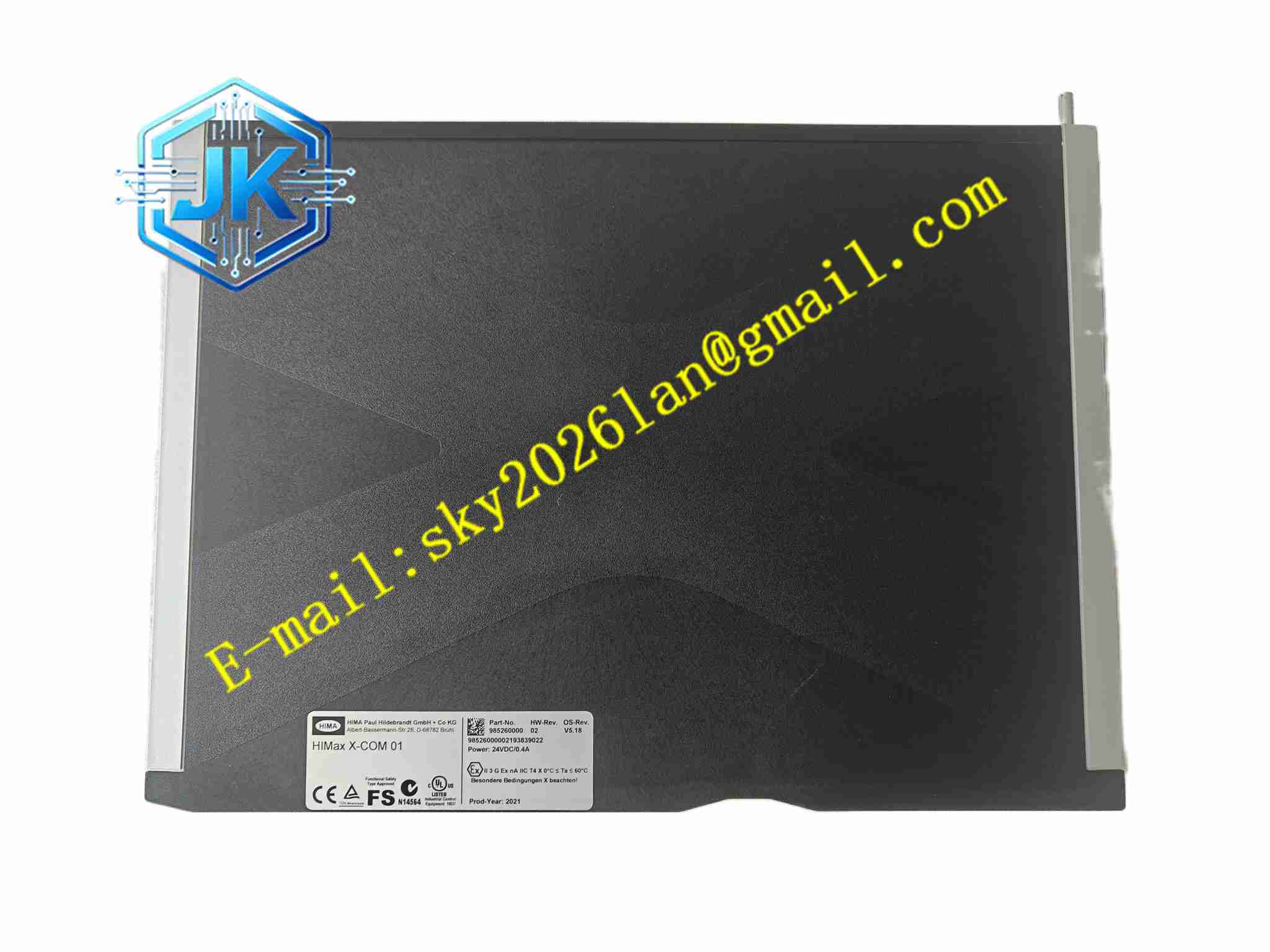

描述
HIMA X-COM01 985260001
详细技术规格
- 产品类型：HIMA X 系列通信模块
- 订货号：985260001
- 通信接口：以太网 RJ45、RS485
- 通信协议：Modbus TCP、Modbus RTU
- 冗余：双网冗余
- 供电：X 系列背板
- 隔离：端口与背板隔离
- 以太网速率：10/100Mbps
- 工作温度：-25℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% 无凝露
- 防护：IP20
- 安装：X 系列导轨背板
- LED：链路、活动、故障
- 认证：TÜV SIL3
功能特点
- 以太网口连接工程师站和 SCADA
- Modbus TCP/RTU 双协议
- 双网冗余无扰切换
- 端口隔离抗干扰
- LED 链路活动指示
- 通信故障诊断上报
- 固件在线升级
- 宽温工业设计
- 与 X 系列 CPU 无缝集成
- 即插即用免配置底板
应用场景
- 石化 SIS 上位通信
- 海上平台安全系统
- 油气 ESD 数据上传
- 化工 FGS 通信
- 电厂锅炉安全监控
- 制药 batch 安全数据交换
材质构成
- 外壳：阻燃塑料
- 电路板：FR4 三防
- 芯片：工业以太网控制器
- 连接器：RJ45 屏蔽、螺钉端子
- LED：状态
- 背部：X 系列背板接插件
结构特征
- X 系列标准模块外形
- 前面板 RJ45 和端子
- 背部背板连接器
- 内部通信电路
- 金属屏蔽 RJ45
- 全封闭外壳
工作原理 模块经背板接收 CPU 数据，以太网控制器打包 Modbus TCP 发送 SCADA。上位指令解析后传 CPU。双网冗余自动切换。LED 显示链路状态。
安装要求
- 卡入 X 系列导轨
- 屏蔽网线
- RS485 终端电阻
- 接地
- 温度 – 25℃~+70℃
- 配置 IP
- 验证 LED
使用注意事项
- IP 唯一
- RS485 终端
- 屏蔽单端接地
- 防静电
- 备用干燥
- 固件备份
- 检查 LED
