描述

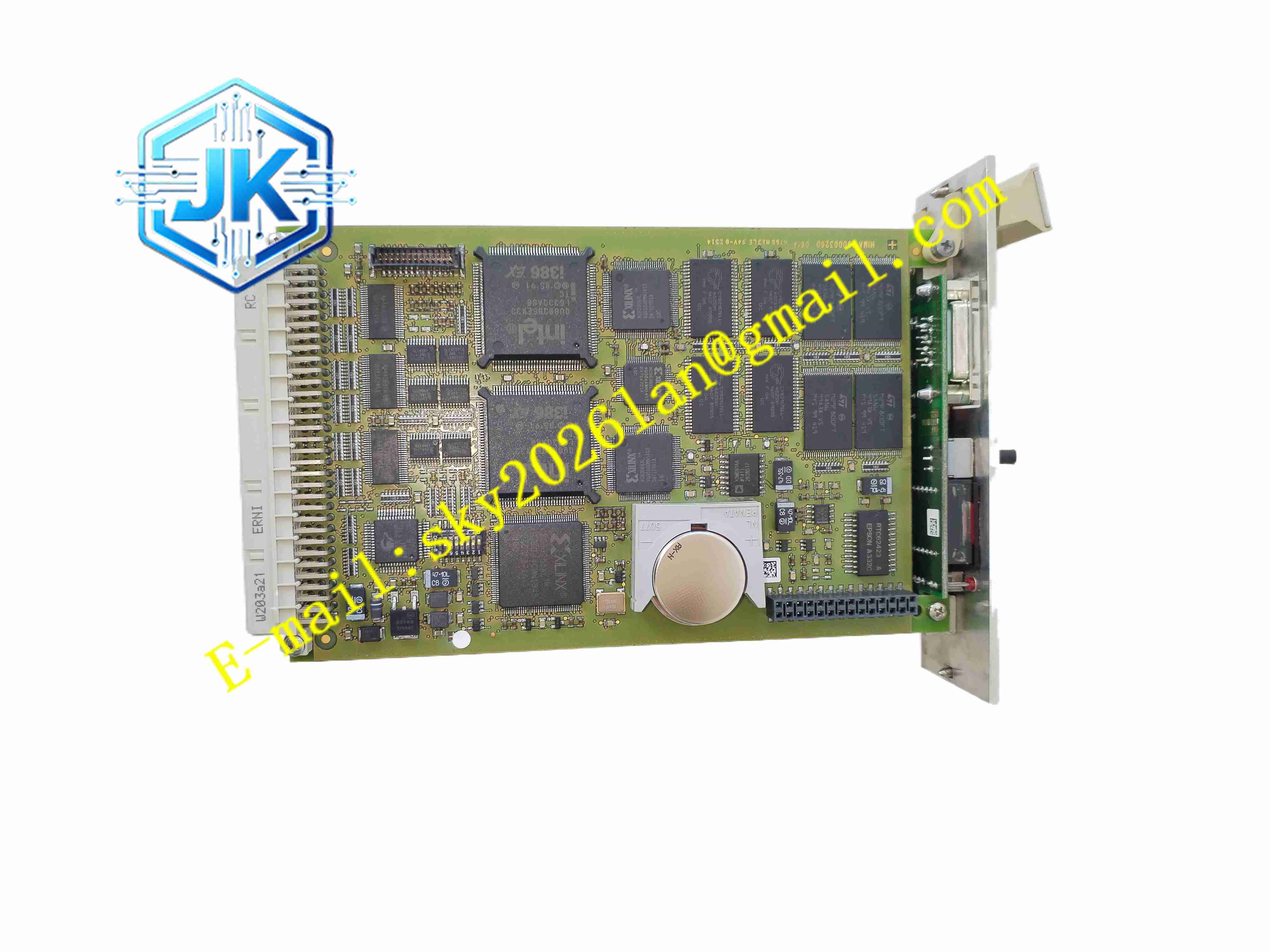

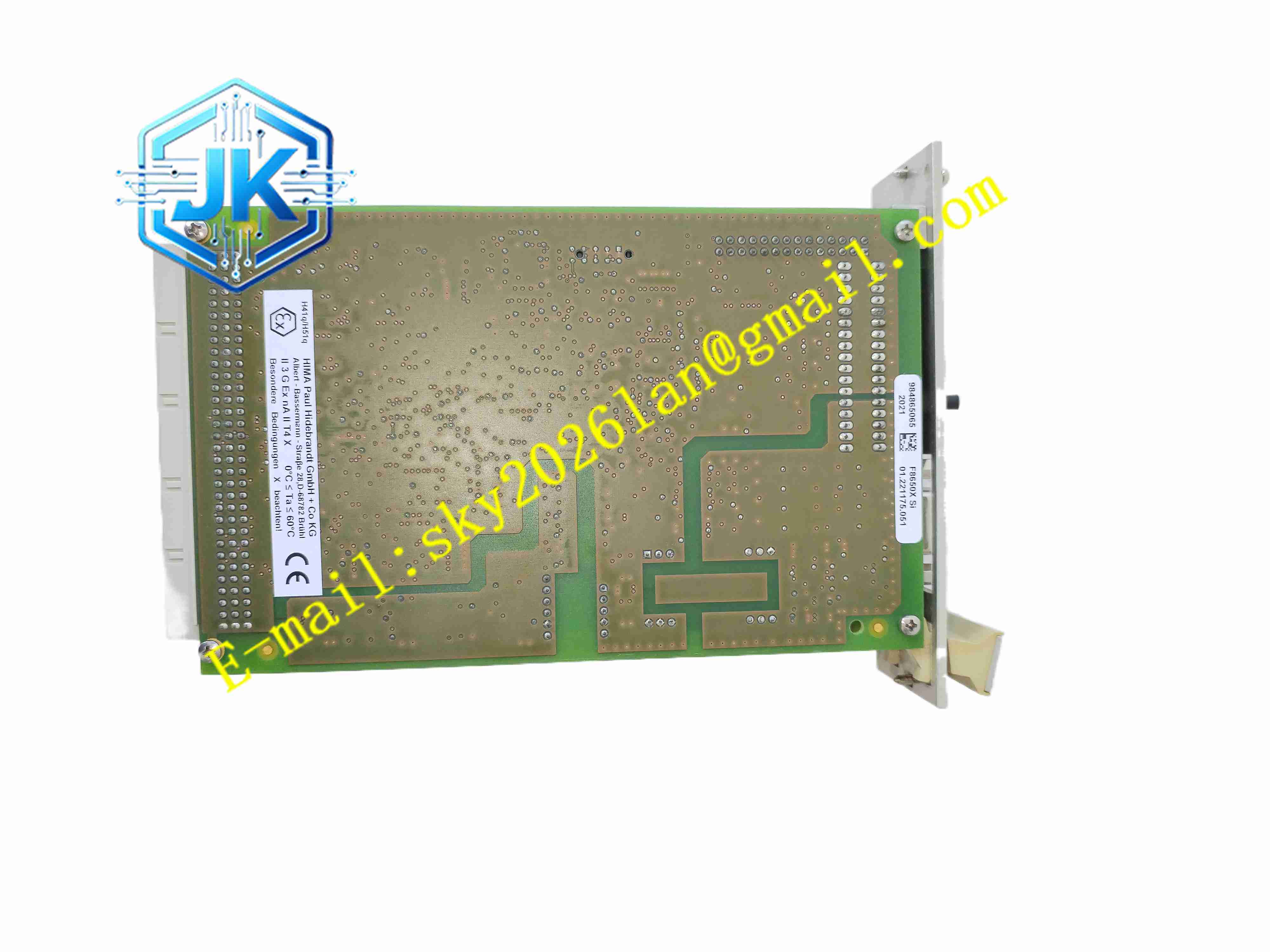

HIMA F8650X
技术规格
- 处理器：双 Intel 386EX 32 位处理器，主频 25MHz
- 存储容量：Flash EPROM 1MB，SRAM 1MB，相比 F8650X 内存寻址优化
- 通讯接口：2 路电气隔离 RS485，支持 Modbus 主从、HIPRO-S 协议
- 硬件看门狗：独立硬件安全看门狗，故障触发安全停机
- 显示单元：4 位数码管矩阵显示，状态 LED 指示灯
- 供电：背板 DC24V
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 安装方式：机架插卡式
- 安全等级：SIL3 IEC61508
功能特点
- 双处理器同步并行运算，结果实时比对，数据不一致触发安全停机
- 增强型硬件自诊断，覆盖内存、总线、通讯、电源、I/O 背板链路，诊断覆盖率更高
- 独立硬件看门狗，不依赖软件，处理器异常直接触发系统安全状态
- 背板总线管理，对机架所有 I/O 模块进行周期轮询，采集信号、下发输出指令
- 双隔离 RS485 接口，支持和 DCS、SCADA、上位组态软件双向数据交互
- 4 位数码管与面板 LED，直接查看 CPU 运行状态、故障代码、通讯状态
- 板载大容量事件存储，记录跳闸、报警、操作事件，带时间戳，锂电池断电保护
- 支持 ELOP II 软件，支持程序在线校验、离线仿真、故障模拟
- 具备系统 ACK 确认按键，用于本地故障报警复位操作
应用场景
- 大型石化装置 SIS 紧急停车系统主控制器
- 燃气轮机、汽轮机机组安全保护系统
- 海上油气平台、LNG 接收站安全仪表系统
- 大型电站锅炉 FSSS 炉膛安全监控系统
- 精细化工、医药防爆车间 SIS 安全联锁系统
材质构成
- 前面板：阻燃工程塑料，数码管窗口、LED 指示灯、ACK 复位按键，两个 9 针 D-Sub 通讯接口
- PCB 主板：FR4 多层工业玻纤板，三防涂覆加固设计
- 核心器件：双 32 位处理器、Flash 存储芯片、SRAM 内存芯片
- 通讯器件：隔离 RS485 收发芯片、高速光电隔离器件
- 无源元件：备份锂电池、低漏电流钽电容、精密采样电阻、浪涌抑制器件
- 背板连接器：镀金欧式金手指连接器
结构特征
- 欧规机架插卡式，适配 H51q 机架 CPU 插槽，面板带锁紧把手
- 前面板集成 4 位数码管，ERROR 故障灯、CPU、ACK、IO 状态指示灯，两路 RS485 接口
- 板卡内部双处理器电路完全独立，电源回路独立监测
- 内置独立电池仓，存放 SRAM 备份锂电池
- 板卡金属加固边框，提升抗振动性能，适配工业厂房长期振动环境
- 电路分区设计，运算区、存储区、通讯区物理隔离，降低相互干扰
工作原理 背板 DC24V 为模块供电，双处理器同时加载 Flash 内部安全程序，并行执行完全一致的安全逻辑运算，每周期比对两路运算结果。CPU 通过背板总线周期读取全部 I/O 板卡采集的现场开关量、模拟量信号，执行安全逻辑，输出联锁指令下发至输出 I/O 模块。硬件看门狗持续监测处理器运行状态，一旦程序跑飞、硬件故障，硬件回路直接触发系统安全停机。RS485 接口向上位系统上传运行数据、报警、事件记录，锂电池在断电时保存事件日志。
安装要求
- 断电防静电操作，插入机架 CPU 插槽，锁紧面板把手
- RS485 通讯线采用屏蔽双绞线，总线两端加装 120Ω 终端电阻
- 机架保护接地，接地电阻满足 SIS 项目规范
- 机柜通风良好，温度维持在 – 20℃～+70℃，柜内无凝露
- 上电前使用 ELOP II 软件下载、编译、校验安全程序
- 上电完成硬件自检，确认无故障代码，再开展联锁功能测试
使用注意事项
- 系统在线运行时禁止带电插拔 CPU 板卡，更换模块必须停机
- 备份锂电池存在固定使用寿命，按项目维护周期更换，防止断电丢失事件记录
- 更换 F8650X 后，重新下载安全程序，完整执行全部联锁逻辑测试
- 通讯故障优先检查总线终端电阻、接线、通讯站号
- 维护前断开机架 DC24V 电源，等待内部电容放电
- 备件存放于防静电防潮密封箱
