描述

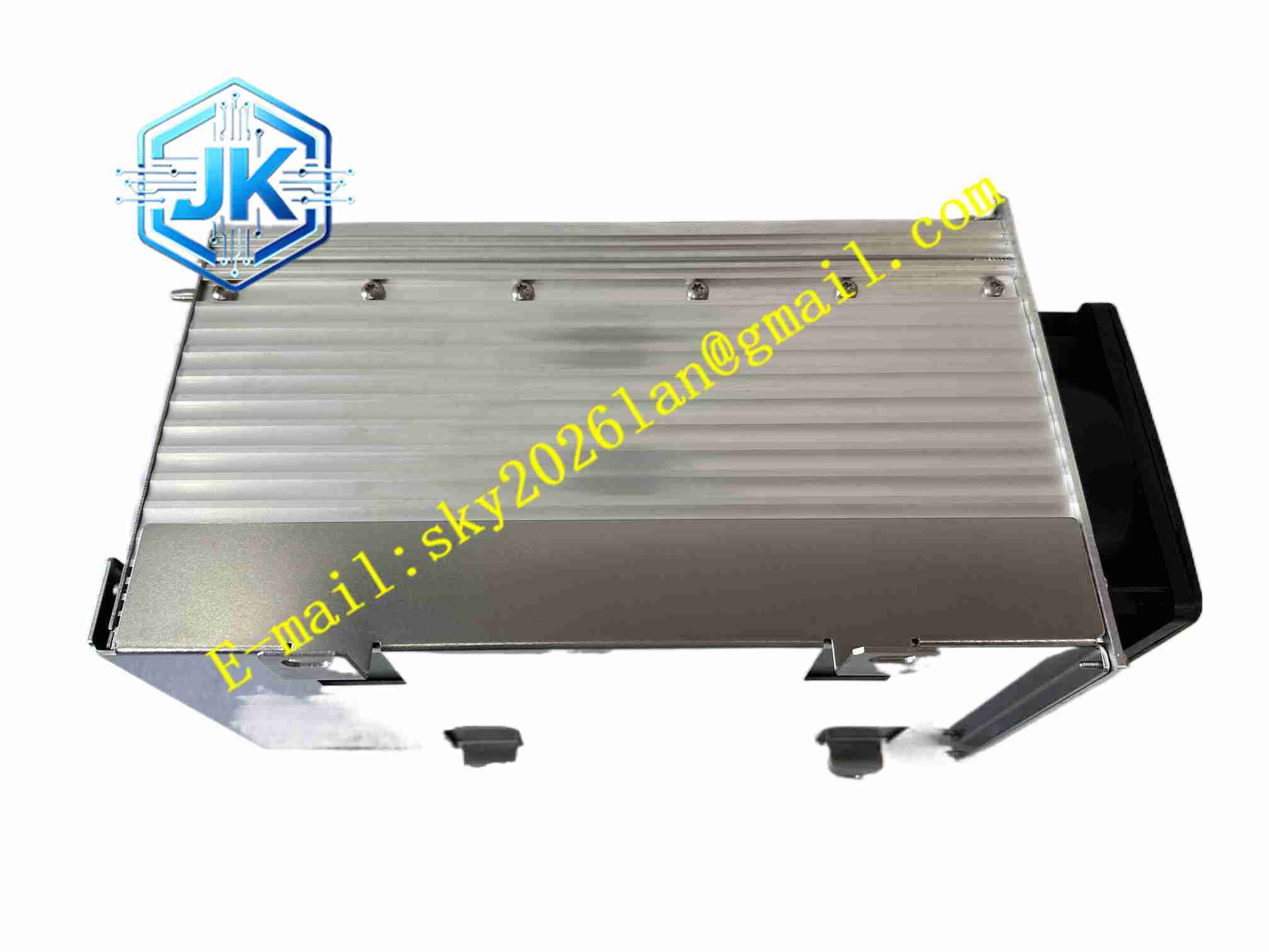

HIMA PS100023001
技术规格
- 产品类型：安全 PLC 电源模块
- 输入：AC230V
- 输出：DC24V
- 冗余：双电源并联
- 隔离：输入输出隔离
- 安全等级：SIL3
- 工作温度：-20℃～+70℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%~95% 无凝露
- 防护：IP20
- 安装：Eurocard 插卡式
- LED：电源正常故障
功能特点
- 为 HIMatrix 机架供电
- AC230V 输入
- DC24V 输出
- 双冗余并联
- 过流过压短路保护
- SIL3 安全等级
- LED 状态指示
- 故障继电器输出
- 工业级宽温
- 长期连续运行
应用场景
- HIMA HIMatrix 安全系统供电
- 石化 SIS 系统电源
- 油气平台安全控制器
- 化工 ESD 电源
- 电厂安全联锁系统
材质构成
- 前面板：工程塑料
- PCB 主板：FR4 三防
- 功率器件：开关电源
- 继电器：故障继电器
- 连接器：欧式金手指
- 散热：金属基板
结构特征
- Eurocard 插卡 HIMatrix 电源槽
- 前面板 LED
- 内部 EMI 滤波、变换、输出
- 功率器件贴散热板
- 插拔锁紧
- 金属屏蔽
工作原理 AC230V 经 EMI 滤波整流，开关电源变换隔离 DC24V，经背板金手指供电。双电源并联均流。监测异常 LED 与继电器报警。
安装要求
- 断电插入电源槽
- AC230V 接线
- 双电源独立 AC
- 机架接地
- 温度 – 20℃～+70℃
- 上电核对输出
- 冗余成对
使用注意事项
- 在线更换确认冗余正常
- AC 电压不可接错
- DC 极性正确
- 备件防潮防静电
- 定期检查输出
- 更换后 CPU 确认电源状态
