描述

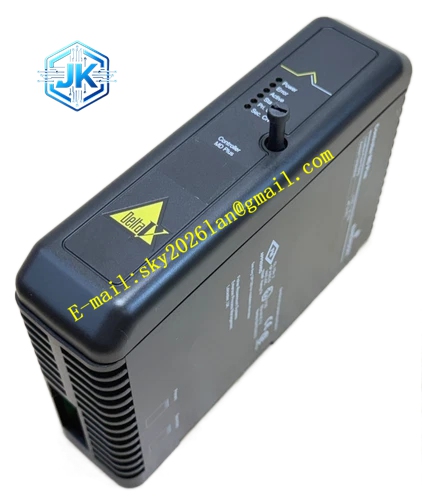

Emerson VE4032S1T2B1
技术规格
- 通道数量：8 通道模拟量输入
- 信号类型：4‑20mA 电流信号，不提供回路供电，适配四线制仪表
- 单通道内置熔断器规格：2A 慢熔保险管
- 分辨率：16 位
- 测量精度：满量程 ±0.1%
- 通道隔离：通道对地隔离
- 工作温度：0℃ ~ 60℃
- 存储温度：‑40℃ ~ 85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20，控制柜内安装
- 适配硬件：DeltaV S 系列 AI 模拟输入主卡
功能特点
- 8 路独立 4‑20mA 采集通道，适配外部供电的四线制变送器。
- 每通道独立熔断器，单通道回路短路仅熔断本通道保险，其余通道正常采集。
- 弹簧笼式接线端子，抗振动，接线牢固。
- 面板 LED 指示灯，指示通道状态、保险熔断故障报警。
- 机械防错钥匙，仅匹配 S 系列 AI 主卡，避免底座错装。
- 分体式结构，底座与 I/O 主卡分离，现场故障仅更换底座。
- 内置信号滤波电路，抑制现场高频电磁噪声。
应用场景 化工、电厂 DeltaV S 系列 DCS 控制柜，采集四线制压力、流量、液位变送器输出 4‑20mA 信号。
性能参数
- 采样分辨率 16bit，重复精度 0.05% 满量程。
- 熔断器快速响应回路短路故障。
材质构成
- 外壳：阻燃 ABS 工程塑料。
- PCB 基板：FR‑4 玻纤板，三防环氧树脂涂覆。
- 接线端子：弹簧笼式阻燃尼龙，铍铜合金导电弹片。
- 保险座：耐高温尼龙，配套保险管。
- LED 指示灯：工业发光二极管。
- 后端连接器：镀金欧式触点。
结构特征 扁平插卡式端子底座，正面排布弹簧接线端子、保险座、通道 LED 指示灯。后端连接器对接 S 系列 I/O 载板背板总线，侧边机械锁扣，带防错定位结构。
工作原理 四线制仪表输出 4‑20mA 电流信号接入底座端子，电流信号送入底座采集回路，经过滤波隔离之后传输至 S 系列 AI 主卡转换为数字信号。当现场回路短路，对应通道熔断器熔断，切断故障回路，避免故障蔓延至 I/O 主卡。保险熔断时 LED 指示灯提示故障状态。
安装要求
- 将 VE4032S1T2B1 垂直插入 I/O 载板插槽，锁紧侧边锁扣。
- 四线制变送器屏蔽电缆接入弹簧端子，屏蔽层机柜侧单端接地。
- 信号线远离动力电缆分开敷设。
- 机柜接地排接地电阻小于 4Ω。
- 上电前确认接线极性，确认回路不存在短路。
使用注意事项
- 底座无回路供电输出，禁止直接连接两线制变送器。
- 更换熔断器必须断电，使用同规格慢熔保险管。
- 底座只可以搭配 S 系列 AI 主卡，不可以和 M 系列卡件混用。
- 维护操作佩戴防静电手环。
- 底座内部无现场可维修零部件，故障直接整体更换。
