描述

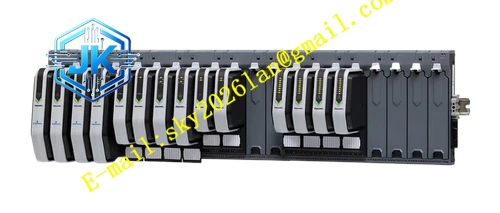

Emerson VE3051CO
技术规格
- 机架规格：2 宽槽位
- 适配硬件：VE3006 控制器、配套电源模块、PCM 控制模块
- 背板总线：DeltaV 本地总线
- 供电输入：24V DC
- 工作温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无凝露
- 防护等级：IP20，机柜内安装
功能特点
- 双槽位布局，左侧放置电源与 PCM 模块，右侧安装 VE3006 控制器。
- 内置背板总线，完成机架内各模块之间数据通讯。
- 集成电源分配回路，将 24V DC 分配给机架内部所有卡件。
- 防错机械导向结构，防止卡件反向、错向插入。
- 背板镀金连接器，抗氧化，长期运行接触稳定。
- 自带接地汇集端子，实现机架整体保护接地。
- 单个模块支持热插拔，更换模块不损伤机架背板。
应用场景 化工、电力、油气行业 DeltaV DCS 控制柜，用于装配 M 系列 MD Plus 控制器站，实现过程控制硬件承载。
性能参数
- 背板总线数据传输速率满足 M 系列控制器运行需求。
- 电源回路内置限流保护，单模块短路不会造成机架整体损坏。
材质构成
- 机架主体：冷轧钢板，静电喷塑防腐涂层
- 背板电路板：FR-4 阻燃玻纤板，镀金连接器触点
- 导向卡扣：高强度阻燃尼龙
- 接地端子：镀锡铜端子
结构特征 金属框架 2 槽位机架，背板集成整套总线线路与连接器。机架侧面预留固定安装孔，可直接螺栓固定在控制柜背板。槽位带有导向防错槽，卡件只能单向插入。正面槽位开口，方便卡件插拔维护。
工作原理 外部 24V 直流电源接入机架电源端子，通过背板线路分配至 PCM 模块与 VE3006 控制器。背板总线作为数据通道，传输电源状态、看门狗信号、控制器内部状态信号。机架只承担机械承载与电气互联，无独立运算功能。
安装要求
- 使用螺栓将机架牢固固定在控制柜背板，无松动。
- 接入 24V 供电线缆，确认极性，供电回路配置熔断器。
- 机架接地端子连接机柜保护地排，接地电阻小于 4Ω。
- 依次安装电源模块、PCM 模块、VE3006 控制器，锁紧模块锁扣。
- 上电前检查背板连接器完全插紧，无虚接。
使用注意事项
- 上电前确认槽位模块型号匹配，不可插入不兼容卡件。
- 维护操作佩戴防静电手环，禁止直接触摸背板镀金触点。
- 禁止使用金属硬物刮擦背板连接器。
- 定期断电吹扫机架内部粉尘，避免积灰造成短路。
- 背板线路损坏，直接整体更换机架，无法现场维修背板。
