描述

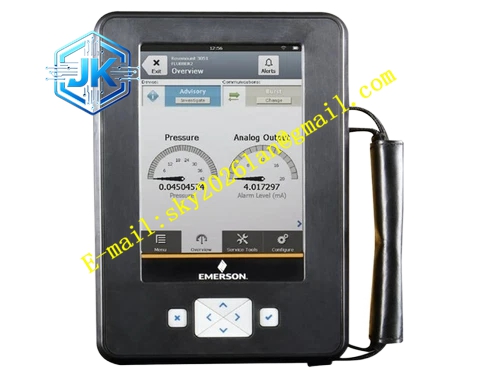

Emerson TREXLHPKLWS3
技术规格：
- 品牌：Emerson（艾默生）
- 系列：AMS Trex
- 型号：TREXLHPKLWS3
- 产品类型：便携式设备通讯器/手操器（Plus 增强版）
- 支持协议：HART 协议
- 通讯接口：多功能通讯模块（L 模块），增加供电、高级回路诊断和万用表功能
- 防爆认证：本安防爆（KL），符合 ATEX、IECEx、CSA 等认证
- 显示屏：5.7 英寸电阻式触摸屏，640×480 像素
- 工作温度：-20°C 至 60°C
- 存储温度：-40°C 至 70°C
- 防护等级：IP67，防水防尘
- 连接方式：蓝牙、USB、WiFi
- 电源：可充电锂离子电池，连续使用 8 小时以上
- 重量：约 1kg（含电池）
- 软件服务：S3 表示包含 3 年原厂官方升级和支持服务
功能特点：
- HART 协议支持：全面支持 HART 协议智能设备的组态和诊断
- 多功能通讯模块：L 模块提供为现场 HART 设备供电、高级回路诊断和万用表功能
- 本安防爆设计：具备完整本安防爆认证，可在危险区域安全作业
- 直观操作界面：5.7 英寸电阻式触摸屏，支持手套操作
- 设备组态：支持量程上下限、分度号、阻尼时间等参数设置
- 设备校准：支持零点校验、传感器微调、模拟输出微调等校准功能
- 回路诊断：具备高级回路诊断功能，排查线路故障和仪表异常
- 数据管理：支持通过 USB、蓝牙或 WiFi 将数据同步至 PC
- 固件升级：支持固件升级和 DD 设备库更新
- 阀门组态：通过 Valvelink Mobile 应用进行阀门定位器组态
- 多语言支持：支持多种显示语言
- 自动连接：自动搜索并连接现场 HART 设备
- 3 年软件服务：包含 3 年原厂官方升级和支持服务
应用场景：
- 化工行业现场仪表调试和维护
- 石油化工过程控制设备组态
- 电力行业变送器校准
- 制药行业智能设备维护
- 水处理系统仪表调试
- 油气行业危险区域设备操作
- 新建项目仪表开车调试
- 日常检修和故障排查
- 阀门定位器组态和测试
- 智能变送器参数配置
- 复杂回路故障诊断
性能参数：
- 通讯协议：HART 协议
- 显示屏分辨率：640×480 像素
- 触摸屏类型：电阻式触摸屏
- 工作温度范围：-20°C 至 60°C
- 电池续航：连续使用 8 小时以上
- 防护等级：IP67
- 防爆等级：本安防爆，符合 ATEX、IECEx、CSA 认证
- 连接方式：蓝牙 4.2、USB 2.0、WiFi IEEE 802.11 b/g/n
- 诊断能力：高级回路诊断、设备状态监测、参数校验、万用表功能
- 软件服务期限：3 年原厂官方升级和支持服务
材质构成：
- 高强度、抗腐蚀外壳材料
- 5.7 英寸电阻式触摸显示屏
- 可充电锂离子电池
- 工业级印刷电路板
- 高性能处理器
- 精密通讯接口电路
- 多功能通讯模块（L 模块）
- 防护密封圈
- LED 状态指示灯
- 专用通讯线缆接口
结构特征：
- 坚固耐用的手持式设计
- 5.7 英寸触摸显示屏
- 物理导航按键
- 电源按钮
- 多功能通讯接口端口
- USB 接口
- 防护密封圈
- 防滑外壳设计
- 清晰的标识和指示
- 便携尺寸，适合单手操作
- 万用表测试端口
工作原理：
TREXLHPKLWS3 作为 HART 协议设备通讯器，通过专用通讯线缆与现场 HART 智能设备（如变送器、定位器等）连接。通讯器向现场设备发送 HART 协议命令，设备响应后返回数据。通讯器解析返回的数据，在显示屏上以图形化界面展示设备状态、测量值、参数等信息。用户可以通过触摸屏或物理按键修改设备参数，通讯器将修改后的参数通过 HART 协议写入设备。其内置的 L 多功能通讯模块能够为现场 HART 设备供电，支持高级回路诊断功能，可排查线路故障和仪表异常，同时具备万用表功能，可测量电压、电流等参数。通讯器内置先进的诊断算法，能够分析回路状态、检测线路故障、评估设备健康状况。对于阀门定位器，通讯器通过 Valvelink Mobile 应用进行组态和测试，支持自动校准和行程测试。通讯器支持数据管理功能，可将现场数据通过蓝牙、USB 或 WiFi 同步至 PC 端 AMS Trex 软件进行分析和存档。
安装要求：
- 无需固定安装，为便携式手持设备
- 使用前确保电池电量充足
- 使用专用 HART 通讯线缆连接现场设备
- 连接时注意正负极正确
- 在危险区域使用前确认防爆认证有效
- 确保通讯线缆连接牢固
- 避免在极端温度下长时间使用
- 避免设备受到强烈撞击或摔落
- 定期清洁设备外壳和屏幕
使用注意事项：
- 由经过培训的专业技术人员进行操作
- 在危险区域使用前确认设备具有有效的本安防爆认证
- 防爆机型必须全程使用原厂电池、原厂鳄鱼夹、原厂数据线，更换第三方配件会导致防爆认证失效
- 连接设备前确认设备类型和协议匹配
- 修改参数后务必执行发送操作，确保参数写入设备
- 在电源关闭前保存未发送的数据
- 定期检查电池状态，避免过度放电
- 仅使用提供的交流电适配器对电源模块充电
- 不得打开或改装电源模块
- 定期更新固件和 DD 设备库，确保兼容新设备
- 使用无绒干布或温和清洁剂擦拭机身
- 在危险区域避免带电插拔通讯线
- 调试阀门时确保工艺系统处于安全状态
- 电阻式触摸屏需稍用力按压，禁止使用尖锐物品接触屏幕
- 充分利用 L 模块的高级诊断功能，提高故障排查效率
