描述

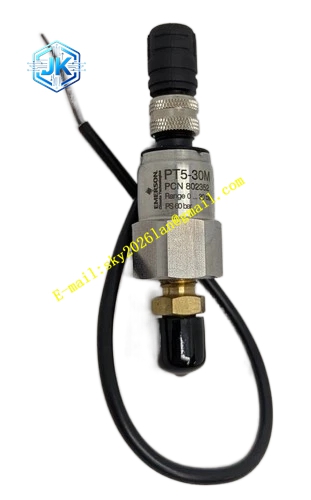

Emerson PT5-30M
技术规格
- 测量类型：表压
- 量程：0~30MPa
- 输出信号：4-20mA DC
- 供电：10.5~36V DC，两线制
- 介质温度：-40℃~125℃
- 工作环境温度：-40℃~85℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP67
- 过程连接：标准外螺纹
- 防爆认证：Ex ia IIC T4 Ga
功能特点
- 两线制 4-20mA 输出，布线简单，直接接入 DCS 模拟量输入卡。
- 高精度压力传感芯体，长期稳定性强。
- 抗振动、抗冲击设计，适合泵、压缩机附近安装。
- 温度补偿电路，消除环境温度变化带来的测量漂移。
- 具备零点、量程本地微调功能。
- IP67 防护，可安装在室外、潮湿现场。
- 防爆设计，可用于 Zone0 危险区域。
- 介质隔离膜片，防止腐蚀性介质损伤传感芯体。
应用场景 化工、油气、水处理、电厂工艺管道，测量高压液体、气体表压，用于工艺压力监控、联锁保护。
性能参数
- 测量精度：±0.25% 满量程
- 长期稳定性：±0.1% 满量程 / 年
- 响应时间小于 100ms
- 负载电阻最大可达 1000Ω
材质构成
- 过程膜片：316L 不锈钢
- 过程接头：316L 不锈钢
- 外壳：压铸铝合金，防腐喷涂
- 传感芯体：硅压阻芯片
- 内部填充液：硅油
- 密封圈：氟橡胶
结构特征 一体式压力变送器结构，下部为过程压力接头，内置隔离膜片，上部为电子壳体，壳体侧面配备电缆引入密封接头，内部容纳传感芯片与信号调理电路板。
工作原理 工艺介质压力作用在隔离膜片，压力传递至硅压阻传感芯体，芯体电阻随压力变化，信号调理电路将电阻变化转换为 4-20mA 电流信号，两线回路同步为变送器供电并传输测量信号。
安装要求
- 安装位置避开强振动源，管道振动大时加装缓冲管。
- 介质为高温介质时，安装冷凝圈，防止高温介质直接冲击膜片。
- 过程螺纹缠绕生料带密封，不可旋力过大挤压膜片。
- 信号线缆使用屏蔽双绞线，屏蔽层控制柜侧单端接地。
- 防爆区域严格按照本安规范接线，配套安全栅。
使用注意事项
- 严禁超量程加压，超压会造成膜片永久变形，变送器报废。
- 测量腐蚀性介质，确认膜片材质兼容介质。
- 安装、拆卸前泄压，带压拆卸会造成介质喷射伤人。
- 电缆密封接头拧紧，防止雨水、水汽进入仪表壳体。
- 零点校准前，确认工艺压力归零。
