描述

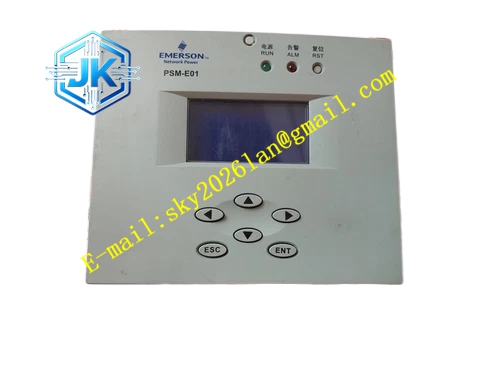

Emerson PSM-E01
功能特点
- 实时采集整流模块输出电压、输出电流、模块内部温度。
- 蓄电池组充放电管理，监测电池电压，控制均充、浮充模式切换。
- 电池故障诊断，识别电池欠压、电池开路。
- 电源模块故障检测，识别过压、欠压、过流、过热。
- 继电器干接点输出，故障时触发声光报警。
- RS485 通讯，上传电源运行参数、报警事件至上位监控系统。
- 面板 LED 指示灯，指示电源、运行、故障状态。
- 参数本地保存，掉电后配置参数不丢失。
应用场景 电厂、变电站、化工厂直流操作电源柜，监控直流电源系统与蓄电池组，保障 DCS、继电保护、联锁设备不间断供电。
性能参数
- 电压测量精度 ±0.5%
- 电流测量精度 ±1%
- 参数掉电非易失存储，断电配置不丢失
- 故障响应时间小于 200ms
材质构成
- 外壳：阻燃 ABS 塑料壳体
- PCB 基板：FR-4 玻纤板，三防涂覆
- 接线端子：弹簧笼式阻燃尼龙端子，铍铜弹片
- 继电器：密封电磁继电器
- 存储芯片：非易失性存储芯片
结构特征 小型 DIN 导轨安装模块，正面 LED 指示灯，上下弹簧接线端子，背部 DIN 导轨卡扣，可直接卡装在电源柜导轨。
工作原理 模块采集直流母线电压、输出电流、电池电压、电源模块温度。内置逻辑判断单元对比实测值与阈值，参数超标触发继电器报警。同时通过 RS485 总线将全部运行数据上传后台系统，管理电池充放电模式。
安装要求
- 模块卡装在电源柜 DIN 导轨，卡扣锁紧。
- 电压电流采样线缆使用屏蔽线，布线远离动力电缆。
- 模块供电取自直流母线，前端增加熔断器。
- 机柜接地可靠，接地电阻小于 4Ω。
- 上电后在软件内设置电压、电流、电池报警阈值。
使用注意事项
- 采样回路接线严格核对正负极，反接会损坏模块采集电路。
- 蓄电池回路接线操作前断开电池开关，防止短路。
- 维护佩戴防静电手环。
- 模块内部无现场维修零件，故障整体更换。
- 修改充放电参数前评估蓄电池特性，避免电池损坏。
