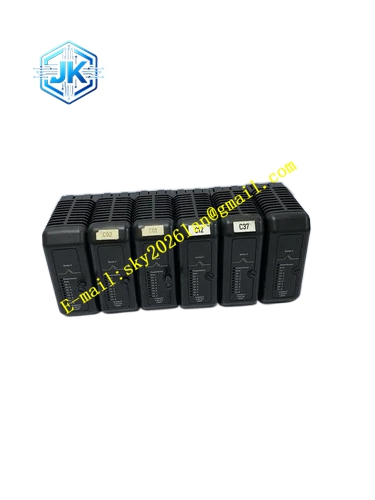

Emerson KJ3242X1‑FA1
技术规格 遵循 FF‑H1 现场总线物理层标准；每一路总线电压 9‑32VDC；单路网段最大总电流 500mA；工作温度‑40℃~+70℃；存储温度‑50℃~+85℃；相对湿度 5%‑95% 无凝露；防护等级 IP20；ISA G3 防腐等级；绝缘耐压 1500VDC；总线通信速率 31.25kbps。
功能特点 支持双路冗余 FF‑H1 总线链路；硬件自动链路故障切换；总线短路隔离保护；EMI 信号滤波处理；网段故障诊断告警；机械编码防错安装；支持 DeltaV 资产管理识别；支持总线终端电阻组态配置。
应用场景 大型石化关键工艺装置、连续运行化工生产线、火力发电机组关键控制网段，要求总线通信零中断的 Foundation Fieldbus H1 总线控制系统。
性能参数 兼容 FF‑H1 总线协议标准；链路故障切换过程不会造成现场仪表通信中断；单路总线故障隔离，不影响另一路总线工作；故障信息实时上报 DCS 操作站。
材质构成 阻燃改性工程塑料壳体；镀镍铜合金接线端子；玻纤环氧树脂电路板；高可靠镀金对接触点；双路保护、滤波电路元器件。
结构特征 机架插槽式模块化底座；后端设置两组独立总线接线端子，分别接入主、备两路 FF‑H1 总线线缆；前端接口对接冗余 FF‑H1 卡件；侧边设置机械锁扣和专属防错编码；壳体预留多处散热缝隙。
工作原理 底座同时接收主链路与备用链路两路 FF‑H1 总线信号，硬件电路持续监测两路总线网段电气状态。当主用总线出现短路、断路故障，硬件立刻切换至备用总线链路，隔离故障总线回路，保证现场全部 FF‑H1 智能仪表持续通信，同时把故障链路告警上传 DeltaV 控制器。
安装要求 安装于 S 系列 I/O 机架插槽，确认机械编码匹配冗余 FF‑H1 卡件；主备两路总线线缆分开敷设，降低共模干扰；使用 FF‑H1 专用屏蔽总线电缆；网段两端配置总线终端电阻；动力电缆与总线电缆分开走线；机柜接地电阻小于 4 欧姆；禁止带电插拔底座。
使用注意事项 每一路网段总负载电流不得超过 500mA 额定上限；冗余两条总线线缆分开布线，不可捆绑在一起；防爆危险区域严格遵循防爆安装规范；定期巡检紧固接线端子力矩；禁止私自拆解底座外壳。
