描述

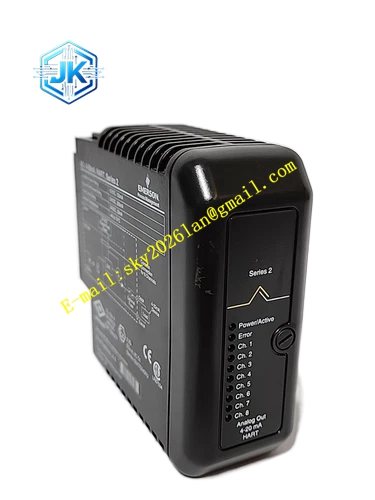

Emerson KJ3221X1BA1
技术规格
- 通道数量：8 通道
- 输出信号：4-20mA DC，支持 HART 5/7 协议
- 背板供电：Local Bus 12VDC，单卡功耗 150mA
- 现场回路供电：24VDC，每通道最大 23mA
- 工作温度：-40℃~70℃
- 存储温度：-40℃~85℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20，机柜内安装
- 防爆认证：Ex nA nL IIC T4 Gc，ATEX、IECEx、FM 认证
- 冲击与振动：10g 半正弦冲击，0.7g 振动耐受
功能特点
- 8 路独立 4-20mA 输出，每通道独立 HART 通讯，可对现场 HART 阀门定位器进行远程组态与诊断。
- 支持热插拔，带电插拔卡件不会影响机架内其余卡件正常运行。
- 通道级故障诊断，检测回路断线、短路、负载异常，故障信息上传 DeltaV 操作站。
- 每通道具备回路能量限制，满足 Zone2 危险区域安装要求。
- 输出信号线性精度高，可直接驱动阀门定位器、I/P 转换器。
- 面板 LED 指示灯，独立显示卡件供电、通道故障状态。
- 支持反向输出、分程控制、自定义输出曲线，适配复杂工艺调节需求。
- 电路板三防涂覆，耐受工业机柜粉尘、潮湿环境。
应用场景 石油炼化、煤化工、精细化工、制药、电厂 DeltaV 控制系统，输出 4-20mA 信号驱动现场 HART 智能阀门定位器、电气转换器、变频控制器，实现流量、压力、液位、温度闭环调节控制。
性能参数
- 输出精度：满量程 ±0.05%
- 回差：小于 0.03% 满量程
- HART 通讯响应稳定，可同步读取阀门行程、摩擦、故障诊断数据
- 每通道独立隔离，单通道故障不会波及其余输出通道
材质构成
- 金属前面板：铝合金，丝印型号、通道指示灯标识
- PCB 基板：FR-4 阻燃玻纤板，三防环氧树脂涂覆
- 背板连接器：镀金欧式连接器
- 信号处理芯片：工业级 ASIC 信号转换芯片
- 内部继电器与保护器件：陶瓷封装半导体器件
结构特征 DeltaV 标准 S 系列插卡，卡身后端镀金连接器对接机架背板总线，前端金属面板带有插拔锁扣与状态 LED。卡件下方配套独立端子底座，现场 4-20mA 线缆接入端子底座，底座通过排线与卡件信号接口连接。
工作原理 DeltaV 控制器下发目标输出数值，卡件内部 DAC 芯片将数字量转换为对应的 4-20mA 电流输出至现场回路。卡件同步调制 HART 数字信号叠加在 4-20mA 模拟电流上，实现双向 HART 通讯。卡件实时采集回路电流与负载状态，识别断线、短路故障并上报系统。
安装要求
- 将卡件插入 DeltaV I/O 机架插槽，锁紧机械卡扣。
- 现场信号线缆接入配套端子底座，屏蔽双绞线单独敷设，屏蔽层控制柜侧单端接地。
- 危险区域安装时，严格遵循 Zone2 安装规范，回路能量评估完成后投用。
- 控制柜保持通风，环境温度控制在 – 40~70℃区间。
- 接线完成后在 DeltaV 软件内配置通道类型、量程、HART 参数。
使用注意事项
- 现场回路负载电阻必须在卡件允许范围，负载超标会造成输出超限。
- 防爆危险区域，不可在回路带电状态下拆卸端子接线。
- 维护操作佩戴防静电手环，静电会损坏卡件内部芯片。
- 禁止将高压信号接入本卡件端子，高压接入直接烧毁通道。
- 卡件与端子底座必须成套匹配，不可混用其他系列底座。
