描述

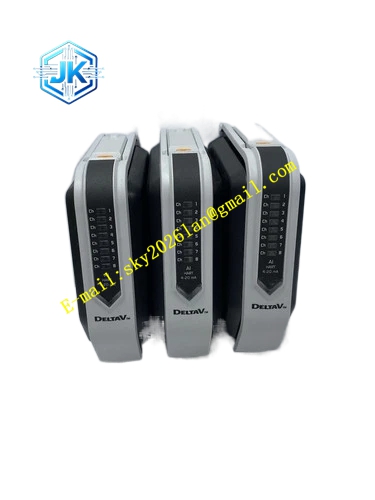

Emerson KJ2231X1-BB1
技术规格：
- 品牌： Emerson（DeltaV）
- 型号： KJ2231X1-BB1
- 产品类型： 辅助继电器 DTA-Direct 模块
- HS 编码参考： 8537.10（工业控制组件）
- 供电方式： 24 VDC（通过 DTA-Direct 底板供电）
- 信号 I/O 类型： 继电器干触点输出（中间隔离；每通道 SPST/SPDT，视具体配置而定）
- 通信接口： 通过背板连接至 DTA-Direct 载板；模块本身无外部现场总线或串口
- 工作温度： 0°C 至 +55°C（典型控制柜环境，无冷凝）
- 安装方式： 插入式切片模块，安装于 DIN 导轨上的 DTA-Direct 载板
功能特点：
- galvanic 隔离： 有效切断接地环路和噪声耦合，在混合 AC/DC 面板中显著减少误跳闸
- 底板供电： 通过 DTA-Direct 底板获取 24 VDC 电源，无需额外的现场电源接线
- 现场可更换设计： 更换模块时无需动接线端子排，停机时间极短
- 状态可见性： 多数配置包含逐通道指示灯，便于在繁忙面板上进行调试和故障定位
- 控制系统友好： 作为 DeltaV 离散输出的干净中间层，可驱动电磁阀、信号灯、HOA 面板或报警喇叭
应用场景：
- 石油天然气与石化： ESD 电磁阀、信号灯和报警器的中间隔离
- 电力与公用事业： 汽轮机辅助设备、锅炉跳闸继电器、挡板和阀门驱动
- 水处理与废水： 泵启动器、面板指示灯、HOA 操作站和报警喇叭
- 制药与食品： 质量关键生产线和洁净室面板的低噪声隔离
- 金属与矿业： 适用于混合 AC/DC 布线的坚固继电器接口
材质构成：
- 工业级多层 PCB 印刷电路板
- 高可靠性继电器组件
- 输入/输出保护电路
- 三防涂覆处理 PCB 表面
- 标准化 DTA-Direct 模块化外壳
结构特征：
- 紧凑型插入式切片模块，适配 DTA-Direct 载板
- 后部端子连接器用于现场接线
- 前面板状态指示灯用于电源、通信和逐通道诊断
- 背板连接器用于系统总线电源和数据传输
- 机械键控机构防止错误插槽插入
工作原理：
KJ2231X1-BB1 通过 DTA-Direct 底板从 DeltaV 控制器接收离散输出命令。模块内部的继电器驱动电路将控制信号转换为干触点输出，实现现场设备与控制系统之间的电气隔离。继电器隔离层保护主 I/O 免受瞬态电压和接线故障的影响，同时切断接地环路，确保信号传输的纯净性。模块本身为无源设备，逻辑更新在控制器端完成。
安装要求：
- 安装于 DIN 导轨上的 DTA-Direct 载板，置于通风控制柜内
- 保持环境温度在 0°C 至 +55°C 范围内，无冷凝
- 遵循 AC 和 DC 线路分离布线规范
- 使用压接端子连接导线，并按规格扭矩紧固端子
- 为感性负载配置适当的抑制电路
- 为 DTA-Direct 底板提供稳定的 24 VDC 电源
- 保持控制柜良好接地以减少噪声
使用注意事项：
- 操作前必须断开电路电源
- 验证感性负载的储能已完全释放
- 定期进行继电器动作测试和功能验证
- 检查端子是否松动或变色
- 使用干燥空气清洁灰尘
- 模块本身无固件，任何逻辑更新在控制器端完成，接线变更后需重新审查联锁逻辑
- 对于电机或高浪涌电流负载，需使用外部接触器
