描述

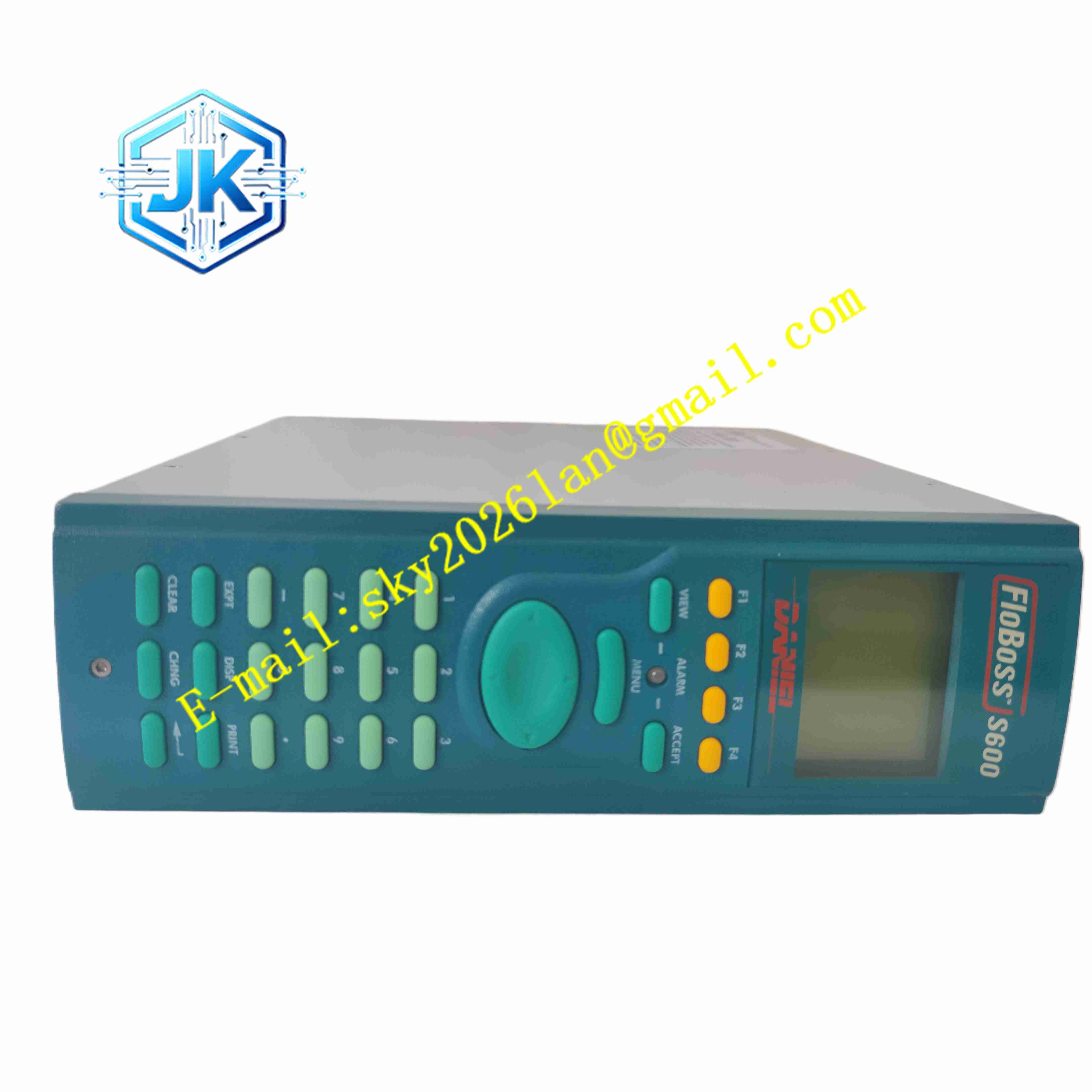

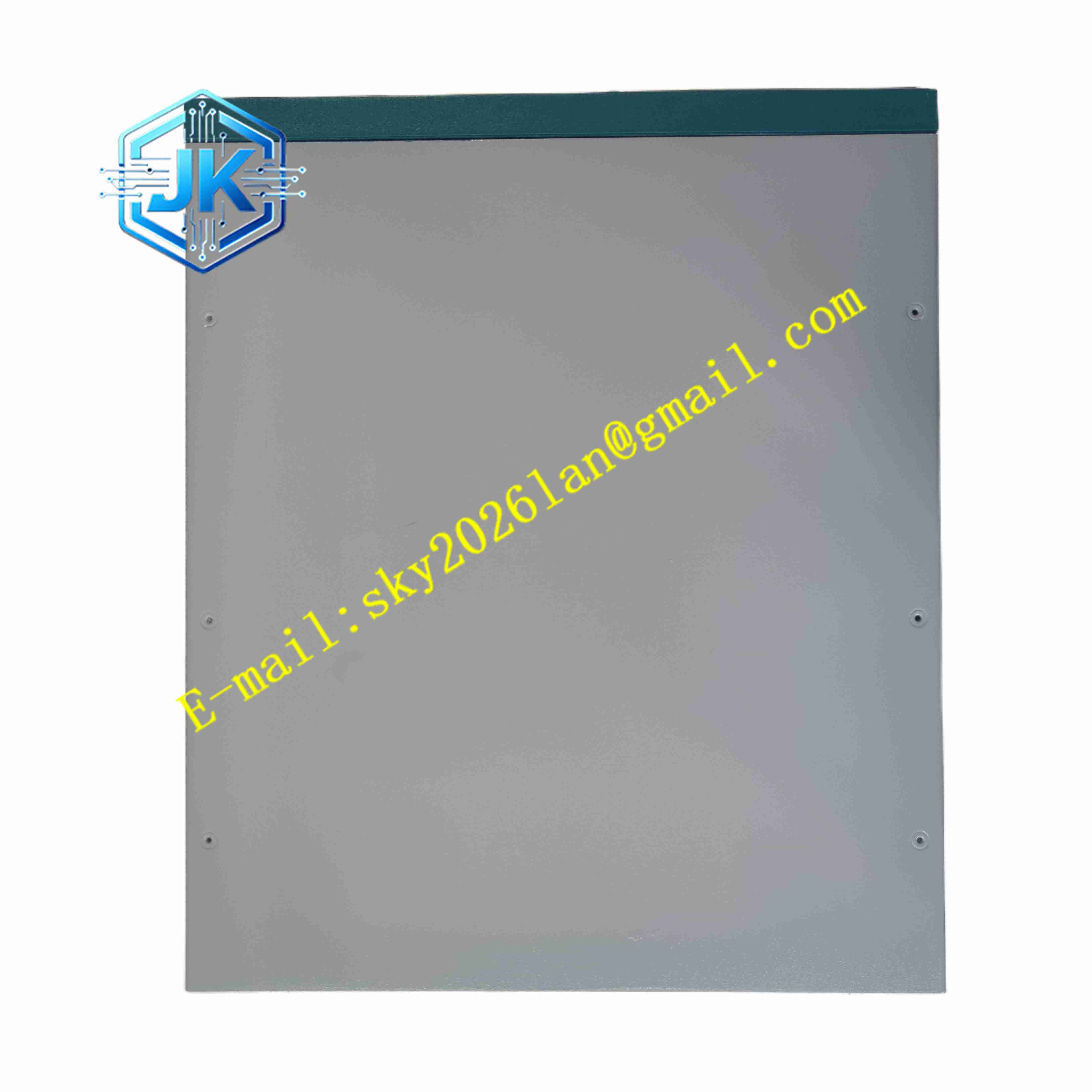

Emerson FLOBOSS S600+
技术规格
- 支持流路：最多 10 路单脉冲流量计，6 路双脉冲流量计
- 模拟量输入：24 位高精度模拟输入，23℃时精度 ±0.005% FS
- 信号类型：脉冲信号、4~20mA 模拟信号、HART 变送器信号
- 支持流量计类型：孔板、超声波、涡轮、容积式、科里奥利、阿牛巴、V 锥流量计
- 计量标准：气体 AGA、GPA、ISO、GERG、GOST；液体 API、ASTM
- 通讯接口：双以太网口、多串口、HART 主站接口，支持最多 50 台 HART 变送器
- 供电：AC100~240V 或 DC24V 可选
- 工作温度：-10℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 防护等级：前面板 IP65，机身 IP20
- 安装方式：控制柜面板嵌入式安装
- 重量：约 2.4kg
功能特点
- 多流路混合计量，单台设备可同时计量气体与液体介质，满足多管线贸易交接
- 内置浮点运算处理器，实时进行压力、温度、压缩因子补偿，精确计算标准体积流量与质量流量
- 支持主表检定、小体积检定、管道双向检定等多种流量计检定模式
- 24 位高精度模拟采集，温度压力信号采集误差极低，保障贸易计量精度
- 本地彩色液晶显示屏，按键操作，现场查看瞬时流量、累积量、温度压力参数
- 大容量事件与流量历史存储，带时间戳，记录报警、参数修改、计量数据，满足计量溯源要求
- 双以太网通讯，支持 SCADA、DCS 系统上传流量、报警数据，支持 HART 协议访问现场变送器
- 参数修改带密码权限管理，操作日志全程记录，防止未经授权篡改计量参数
- 故障诊断，检测脉冲丢失、变送器断线、超量程故障，触发报警并冻结计量数据
应用场景
- 天然气长输管线贸易交接计量站
- 原油、成品油装车批量计量系统
- 油气田井口、集输站流量计量
- LNG 接收站液相、气相流量核算
- 炼油厂、化工厂能源计量与外输贸易计量
材质构成
- 前面板：阻燃抗冲击工程塑料，IP65 密封橡胶密封圈，液晶显示屏
- 机壳：铝合金压铸壳体，抗腐蚀，屏蔽电磁干扰
- PCB 主板：FR4 多层工业玻纤电路板，三防涂覆
- 核心器件：32 位浮点 CPU、大容量 Flash 存储芯片、24 位 AD 采集芯片
- 通讯器件：以太网隔离收发芯片、HART 调制解调芯片
- 按键：硅胶耐磨按键，长寿命设计
结构特征
- 面板嵌入式安装结构，前面板凸出柜体，机身嵌入控制柜内部
- 前面板集成液晶显示屏、功能操作按键、状态指示灯
- 机身背部设置接线端子排，脉冲输入、模拟量、HART、电源、通讯端子分区布置
- 内部电路分区，模拟采集区、脉冲信号区、运算存储区、通讯区电气隔离
- 铝合金壳体屏蔽，降低外部变频器、大功率设备电磁干扰
工作原理 流量计输出脉冲信号，温度、压力变送器输出 4~20mA 或 HART 信号送入 S600+。设备采集脉冲计数与工艺参数，调用内置国际标准计量公式，自动完成温度压力补偿、压缩因子计算，换算成标准状态下累积流量与瞬时流量。所有计量数据存储在本地存储器，同时通过以太网或串口上传至 SCADA 系统。当检测信号异常，设备触发报警，锁定计量数据，记录事件日志，保障贸易计量数据不可篡改。现场人员通过面板按键查看参数、调取历史记录。
安装要求
- 控制柜面板开孔嵌入式安装，前面板密封圈完整，保证 IP65 防护
- 脉冲信号线、模拟信号线使用屏蔽双绞线，屏蔽层单点接地
- 脉冲电缆远离动力电缆，避免脉冲信号受干扰造成计量误差
- 供电回路加装电源浪涌保护器，防止雷击浪涌损坏设备
- 柜体环境温度维持 – 10℃～+60℃，避免阳光直射显示屏
- 上电前，在组态软件配置流量计类型、介质参数、计量算法、流路参数
- 安装完成后，做脉冲信号、模拟信号校准，验证流量计算结果
使用注意事项
- 贸易计量参数修改需要权限密码，任何参数变更自动记录操作日志
- 脉冲输入回路必须做好屏蔽接地，干扰会直接造成计量偏差
- 定期备份流量历史数据与组态参数，防止数据丢失
- 维护前断开设备电源，等待内部电容放电
- 更换设备后，重新导入计量组态，执行计量校准，检定合格后方可投入贸易交接
- 备件存放于干燥恒温环境，避免显示屏受潮损坏
