描述

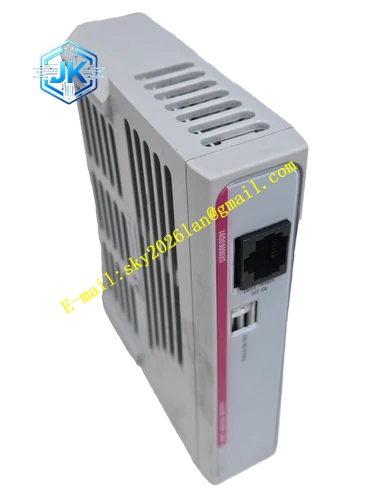

Emerson 5X00605G01
技术规格
- 背板总线供电：5VDC
- 通信速率：匹配 Ovation 专用背板协议
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 湿度：5%~95% 无凝露
- 防护等级：IP20
- ISA G3 防腐等级
- 通道绝缘耐压：1500VDC
功能特点 实现控制器与远端 I/O 机架之间双向高速数据转发。
通信链路硬件隔离，抑制干扰串入控制器。
内置通信故障诊断，链路中断时触发报警。
面板 LED 显示通信收发与模块运行状态。
机械编码防错，避免错装。
支持 Ovation 系统资产识别。
应用场景 火电、化工 Ovation DCS 主控机柜，用于主控制器与分散 I/O 机架之间的背板总线通信连接。
性能参数 数据传输延迟低。
通信误码率低。
故障检测响应快速。
7×24 小时长期稳定运行。
材质构成 金属加固前面板。
玻纤环氧树脂高速电路板。
镀金金手指触点。
光电隔离芯片。
工业级通信驱动芯片。
阻燃塑料外壳。
结构特征 机架插卡式模块化设计。
前面板配置通信状态 LED 指示灯。
后端金手指对接控制器机架背板。
侧边机械防错卡扣，防止卡件错插。
工作原理 模块接收 Ovation 控制器下发的控制指令，通过专用背板总线转发至远端 I/O 机架。
同时接收 I/O 机架采集的现场过程数据，回传给主控制器。
模块持续监测总线通信状态，通信链路异常时，将故障信息上传 DCS 系统。
安装要求 安装于 Ovation 控制器机架指定槽位。
通信线缆选用原厂屏蔽总线电缆。
线缆远离变频器、电机动力电缆。
机柜可靠接地。
禁止带电插拔模块。
使用注意事项 总线线缆长度严格遵循系统设计限值。
不可替换非原厂总线电缆。
定期检查总线接头紧固状态。
防爆区域遵循防爆规范。
禁止私自拆解模块外壳。
