描述

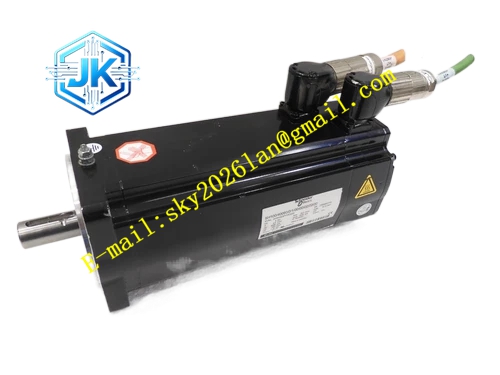

ELAU SH140-30330-0-1-00
技术规格： 法兰尺寸 140mm，额定电压 400VAC，额定转速 3000rpm，最大机械转速 3600rpm，连续堵转扭矩 33Nm，峰值扭矩 99Nm；连续电流 32A，峰值电流 72A；内置多圈 Hiperface Sin‑Cos 绝对值编码器；配置 24V 内置断电抱闸；轴径 32mm；绝缘等级 F 级；壳体与轴封防护等级 IP65；工作环境温度‑20℃~+40℃；净重 27.5kg；侧面可旋转 M23 大功率电源连接器、M23 反馈连接器。
功能特点： 凸极转子结构兼顾大扭矩输出与可控转子惯量；多圈绝对值编码器断电完整保存位置，上电无需机械回零；定子绕组预埋 PT100 温度传感元件实时监测绕组温升；内置弹簧式断电抱闸，实现负载断电静态锁止；低齿槽转矩保障重载低速运行平稳；电子铭牌支持驱动器自动识别电机参数；完整兼容 ELAU PacDrive VDM 大功率伺服驱动单元。
应用场景： 大型包装机械主驱动轴、宽幅印刷复卷设备主传动、重型纺织生产线驱动机构、自动化重载搬运设备、特种工业专机大功率伺服工位。
性能参数： 转子转动惯量 22.8kg・cm²，转矩脉动小于 2.6%，多圈编码器测量范围 4096 圈，抱闸静态保持扭矩 45Nm，热时间常数 44 分钟，IM B5、IM V1 全姿态允许安装，IM V3 竖直向上安装需额外轴密封配件。
材质构成： 加厚压铸铝合金鳍片散热机壳；高叠厚取向硅钢定子铁芯；大尺寸高能钕铁硼永磁转子；调质淬火高强度合金钢输出轴；抱闸耐高温复合摩擦片；玻纤增强阻燃 PA 连接器壳体。
结构特征： 全封闭自冷却鳍片壳体，IM B5 法兰安装结构；带键槽大直径输出轴；电机后端集成弹簧加压式断电抱闸组件；后端内置多圈绝对值编码器；侧面两组可旋转 M23 圆形连接器；PT100 测温元件预埋定子绕组；多层防尘防油密封油封结构。
工作原理： 伺服驱动器输出三相正弦交流电通入电机定子绕组产生旋转磁场，驱动永磁转子同步旋转。多圈 Hiperface 编码器持续采集转子绝对角度、转速信号，回传配套伺服驱动器完成电流‑速度‑位置三环闭环运算。系统断电时抱闸弹簧压紧摩擦片锁定输出轴，阻止负载下坠位移。PT100 温度元件持续采集绕组温度，温度达到阈值触发驱动器过热停机保护。
安装要求： 选用高强度 8.8 级螺栓，严格按照手册规定扭矩锁紧电机法兰；联轴器同轴度偏差控制在 0.05mm 以内；电机壳体四周预留不小于 80mm 散热间隙；抱闸供电使用稳定 24VDC 电源；M23 连接器锁环完全拧紧，抵抗重载振动松脱；大功率动力电缆与编码器反馈线缆物理隔离分开敷设。
使用注意事项： 吊装搬运禁止敲击、撞击输出轴；抱闸仅用于断电静态保持，不可用于设备动态制动；伺服驱动器内部必须正确配置电机参数与多圈编码器类型；禁止电机长时间持续输出峰值扭矩；规避油雾、导电粉尘、切削液破坏 IP65 密封防护；检修编码器接线端子必须落实 ESD 防静电防护；高振动重载工况定期复查连接器与法兰螺栓紧固状态。
