描述

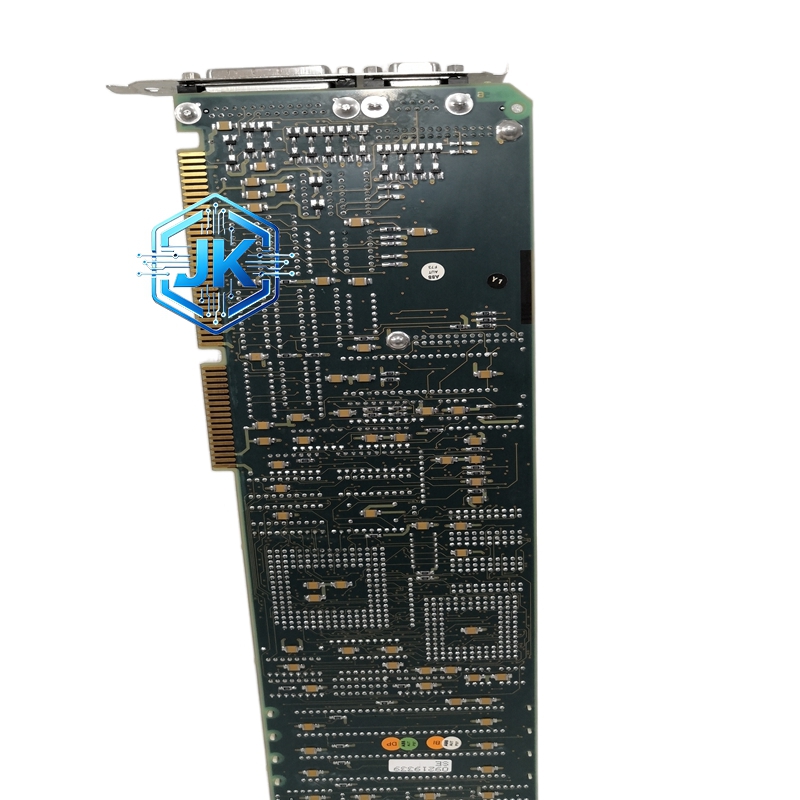

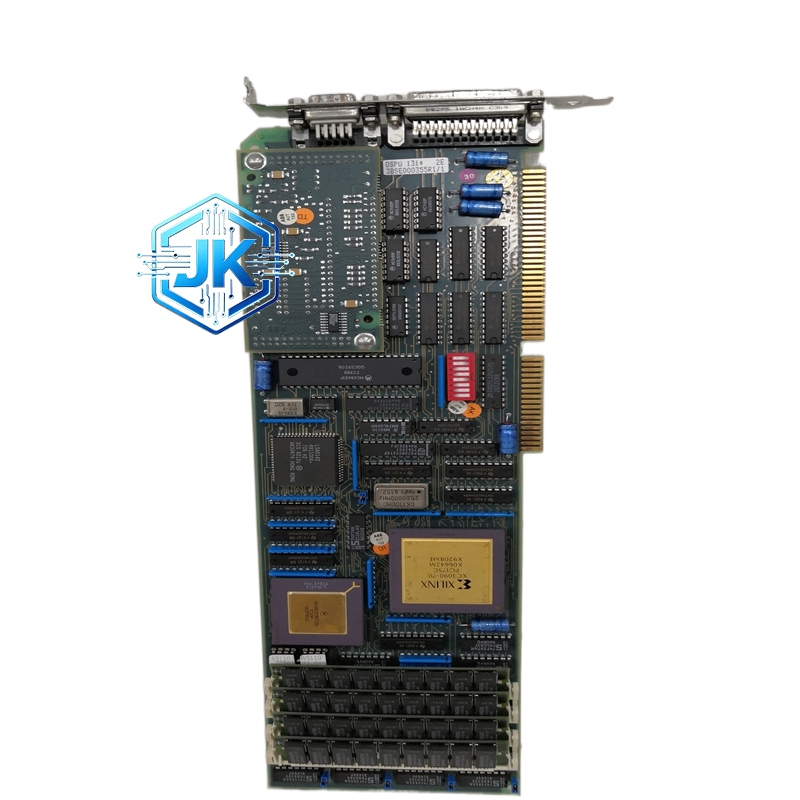

ABB DSPU131 3BSE000355R1 AC800M 高速脉冲计数输入模块
技术规格：
通道数量：4 通道高速脉冲输入
输入信号类型：干接点、NPN 晶体管、PNP 晶体管、正交编码器（A/B/Z）
计数频率：最高 200kHz（每通道）
计数器位数：32 位（4294967295 计数范围）
编码器分辨率：支持 1x、2x、4x 解码模式
更新速率：50ms
隔离方式：通道间隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
支持正交编码器输入，可同时测量转速和方向
支持脉冲累计、频率测量、周期测量三种模式
具备计数器溢出报警和清零功能
支持软件滤波，消除脉冲抖动
前面板 LED 指示灯显示每通道的脉冲接收状态
支持热插拔
内置 32 位计数器，计数范围极大
应用场景：
涡轮流量计的流量累计和瞬时流量计算
电机转速监测（通过编码器脉冲）
皮带秤的脉冲采集用于重量计算
电梯和升降机的位置检测
旋转机械的振动监测
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 150,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
输入光耦为 AVAGO 高速工业级光耦
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板
结构特征：
标准欧洲卡尺寸
前面板设有 4 组 LED 指示灯和 2 个拨码开关
底部 IM 总线连接器
背部为 2 排接线端子：第一排 4 路脉冲输入，第二排公共端和清零端
工作原理：
现场脉冲信号进入模块后，经过光电隔离和施密特整形消除抖动。整形后的脉冲送入 32 位计数器累加。正交编码器模式下，A/B 相脉冲的相位关系用于判断旋转方向，Z 相脉冲用于零位校准。控制器通过 IM 总线每 50ms 读取一次计数值。
安装要求：
脉冲信号电缆使用屏蔽双绞线，屏蔽层单端接地
编码器信号线使用专用屏蔽电缆，与动力电缆分开走线
模块安装在靠近信号源的机笼内，减少电缆长度
使用注意事项：
输入脉冲频率不可超过 200kHz
不要将外部高压信号直接接入输入端子
定期检查输入端子接触电阻
计数器溢出后自动回零，需在软件中处理溢出逻辑
