描述

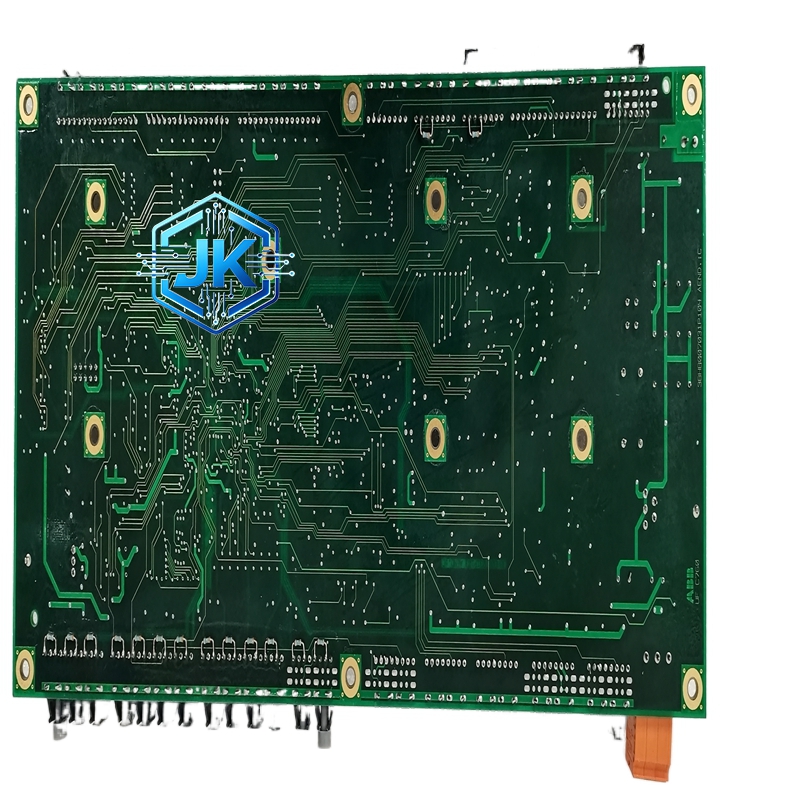

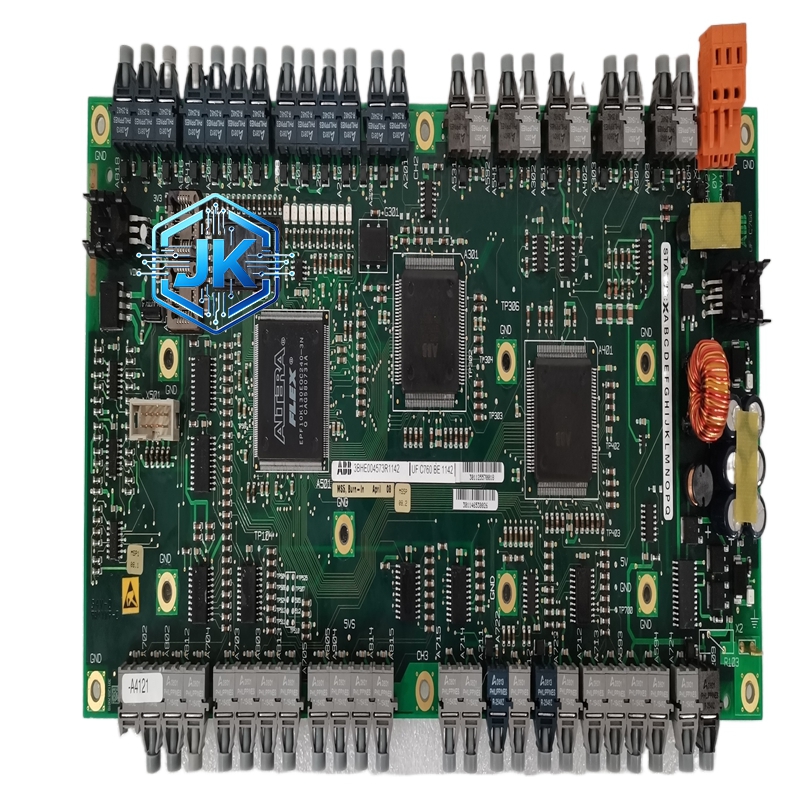

ABB UFC760BE1142 通用励磁控制器
技术规格：
所属系列：ABB UNIDRIVE UFC760 系列
适用电机：直流电机、同步电机、异步电机（励磁模式）
输出电流：0 至 600A（根据具体子型号）
输出电压：0 至 600V DC
控制模式：AVR（自动电压调节）、FCR（恒电流调节）、FAR（恒角度调节）、PFR（恒功率因数调节）
给定输入：模拟量（0-10V / 4-20mA）、通信给定、面板给定
反馈输入：电压 PT、电流 CT、功率因数角
通信接口：RS-485（Modbus RTU/TCP）、Profibus DP、DeviceNet、CANopen
数字量 I/O****：12DI / 8DO（典型配置）
电源：AC 220V / 110V / 24V DC（多种供电选项）
功能特点：
四种控制模式：AVR、FCR、FAR、PFR，适应不同应用需求
同步电机专用功能：自动准同步、无功功率调节、V/Hz 启动
强大通信：支持 4 种以上工业通信协议
事件记录：记录最近 100 条事件，便于故障分析
参数向导：内置参数设置向导，简化调试
冗余设计：支持双通道冗余配置（需选件）
性能参数：
电压调节精度：优于 ±0.5%
电流调节精度：优于 ±1%
响应时间：小于 20ms
工作温度：-10℃ 至 +50℃
防护等级：IP20（柜内安装），可选 IP54 前面板
MTBF：超过 60000 小时
材质构成：
外壳：全金属 EMC 屏蔽外壳，表面粉末喷涂
PCB：四层或六层 FR-4 板，高密度 SMT 贴装
功率模块：大功率 IGBT 或晶闸管模块
变压器：环形变压器，低噪音高效率
连接器：工业级航空插头（部分版本）
结构特征：
尺寸：约 200mm x 150mm x 100mm（宽 x 高 x 深）
安装方式：DIN 导轨安装 / 面板开孔安装 / 壁挂安装
前面板：大尺寸彩色 LCD 显示屏（部分版本），全按键操作
散热：背部大面积散热鳍片，可选配风扇
接线端子：主回路端子在顶部，控制端子在底部和侧面
工作原理：
UFC760BE1142 根据所选控制模式（如 AVR），将发电机端电压（PT 反馈）与给定电压比较，电压调节器输出无功电流给定。该给定与实际无功电流比较后，电流调节器输出触发信号控制励磁整流桥，调节励磁电流，从而维持发电机端电压稳定。在同步电机启动时，它还能控制 V/Hz 比，实现软启动。
安装要求：
必须安装在专用的励磁控制柜内，与电枢调速器柜分开或保持足够距离
主回路电缆截面积需根据电机额定励磁电流选择，通常不小于 16mm²
控制回路使用屏蔽电缆，屏蔽层单端接地
接地电阻小于 1Ω（励磁系统对接地要求极高）
安装后需进行绝缘测试，励磁绕组对地绝缘电阻应大于 1MΩ
使用注意事项：
同步电机励磁控制器严禁在发电机未建立电压时长时间运行，否则会损坏整流桥
上电顺序严格遵循：先励磁，后电枢；先电枢，后励磁（停机时相反）
如果出现过压报警，需检查 PT 接线是否正确
定期校准 PT 和 CT 的变比
参数修改需权限密码保护
