描述

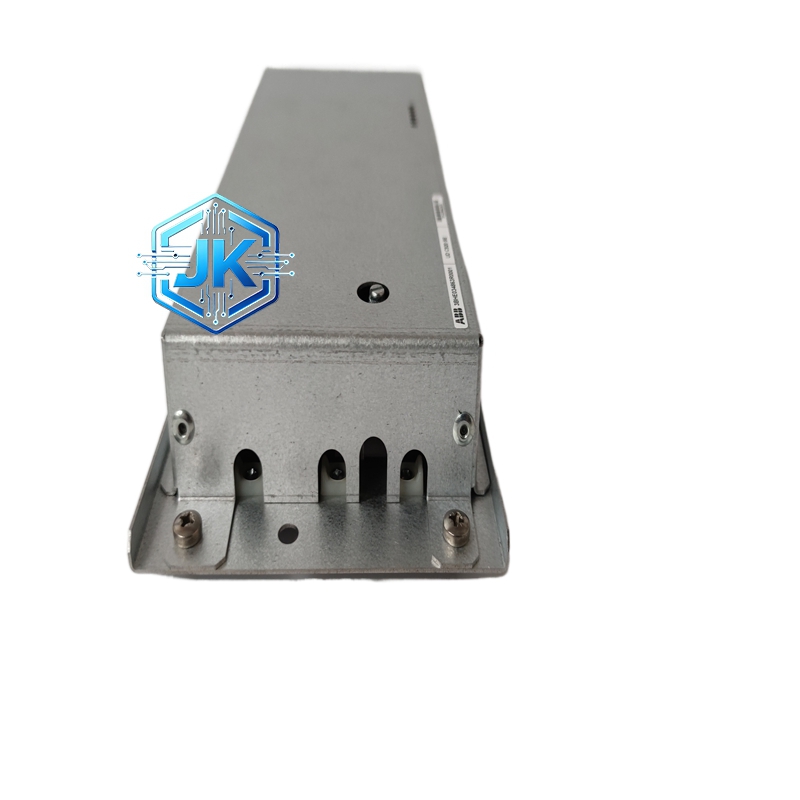

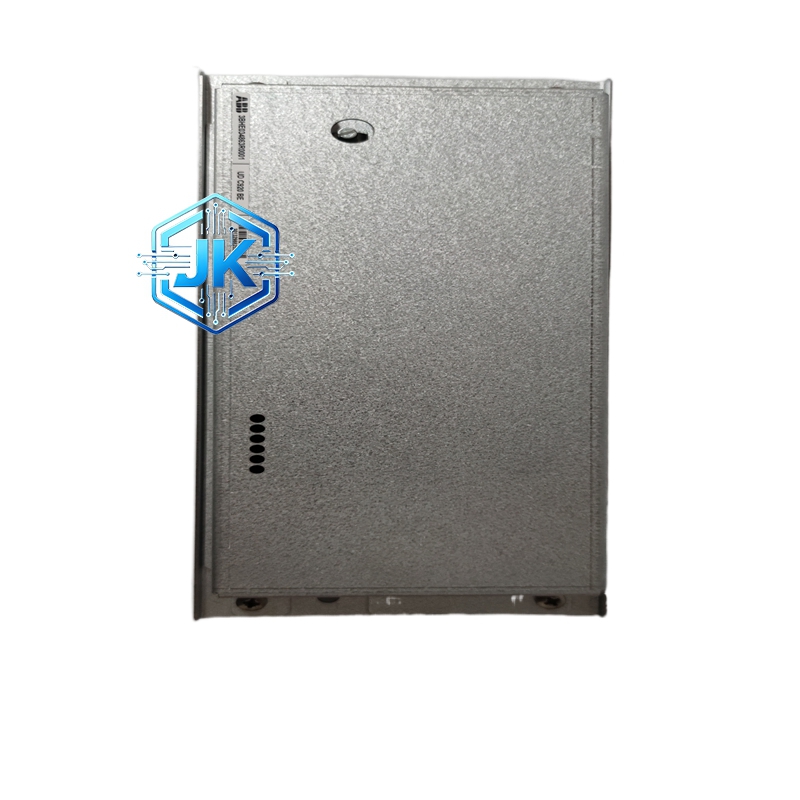

ABB ASE2UDC920AE01 紧凑型伺服驱动器
技术规格：
额定输出功率：0.75kW（连续）
峰值输出功率：2.25kW（持续 3 秒）
输出电流：额定 3.5A，峰值 10.5A
供电电压：单相 AC 200V 至 AC 240V 或三相 AC 200V 至 AC 240V
控制模式：位置控制、速度控制、转矩控制
位置控制精度：±1 个脉冲
速度环带宽：大于 250Hz
转矩环带宽：大于 1000Hz
通信接口：EtherCAT、PROFINET、EtherNet/IP、Modbus TCP
编码器接口：支持增量式编码器（A/B/Z 相），最高 4MHz
功能特点：
内置 EtherCAT 从站，支持 100μs 周期同步控制
支持电子齿轮功能，可实现多轴同步
内置 STO（安全转矩关断）功能，符合 SIL2/PLd 安全等级
支持能量回馈（需配置制动单元），节能效果显著
前面板设有 LED 状态指示灯和小型 LCD 显示屏
支持 ABB Drive Composer 软件进行参数配置和调试
具备自动调谐功能，一键完成电机参数辨识
应用场景：
小型数控机床的进给轴驱动
包装机械的送料轴控制
印刷机械的套色控制
机器人关节驱动
纺织机械的卷绕控制
性能参数：
工作温度：0°C 至 +40°C（降额使用至 +50°C）
防护等级：IP20（安装后 IP54）
MTBF：大于 50,000 小时
EMC 等级：符合 IEC 61800-3
材质构成：
外壳为铝合金压铸，表面阳极氧化处理
功率模块为 IGBT（第七代 Trench 场截止技术）
散热片为铝挤压型材
接线端子为铜合金镀镍
结构特征：
模块尺寸约 150mm x 100mm x 80mm（不含散热片）
前面板设有操作按键、LED 指示灯、编码器接口
底部为动力端子和控制端子
顶部为散热风扇出风口
工作原理：
控制器通过 EtherCAT 发送位置或速度指令给驱动器。驱动器内部的 DSP 控制器每 62.5μs（16kHz）采样一次电机电流和编码器反馈，经过电流环、速度环、位置环三级 PID 调节后，输出 PWM 驱动 IGBT 功率模块，控制电机绕组电流的大小和方向，从而精确控制电机的转矩、速度和位置。STO 功能通过硬件电路直接切断 IGBT 驱动信号，无需依赖软件，确保安全。
安装要求：
必须垂直安装，散热风扇朝上
上下左右留有至少 100mm 散热空间
动力电缆和编码器电缆必须分开走线，间距大于 100mm
接地端子必须可靠连接，接地电阻小于 1Ω
使用注意事项：
首次上电前必须通过 Drive Composer 完成电机参数自动调谐
编码器电缆必须使用 ABB 原装屏蔽电缆
严禁在电机运行时断开编码器连接
每 3 年更换一次散热风扇
