描述

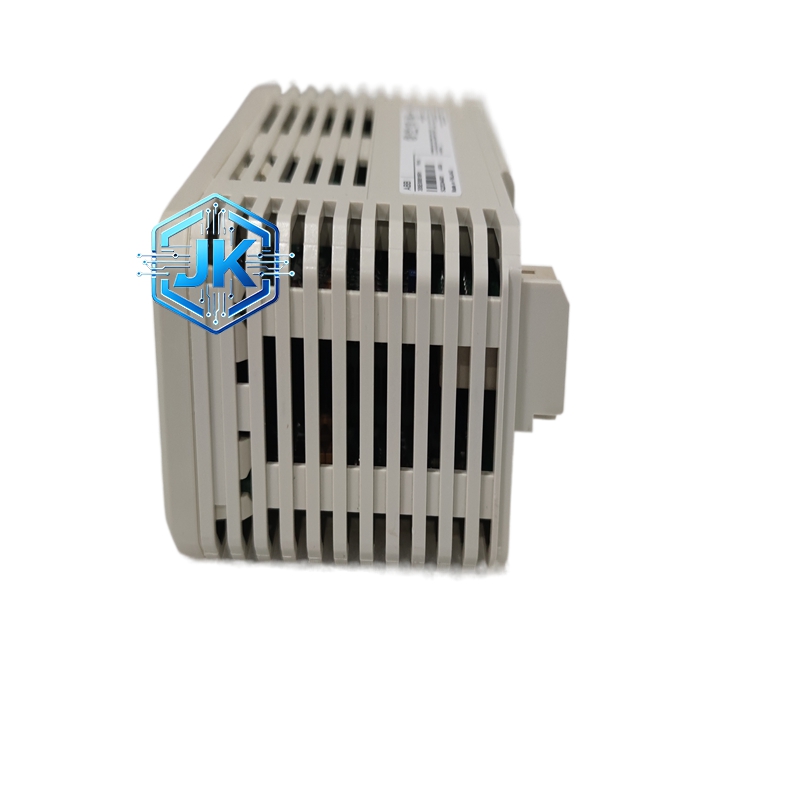

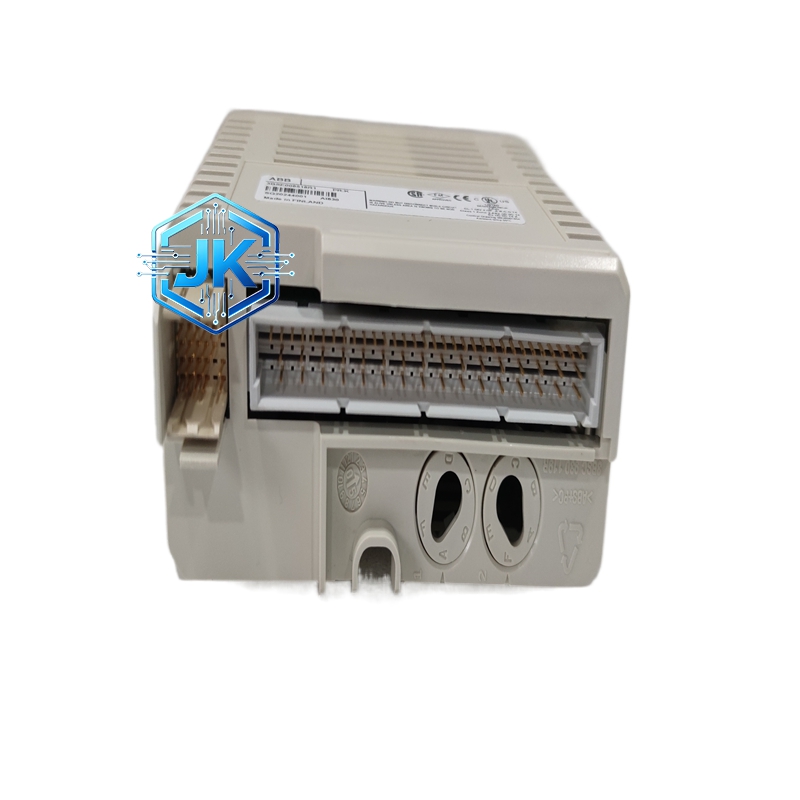

ABB AI815 安全型模拟量输入模块 物料编码 3BSE052604R1
工作原理
安全回路内现场模拟信号进入模块后，经过双路冗余信号采集回路同步采集比对，通过安全等级隔离电路完成电气防护，内置安全逻辑校验单元实时判定两路采集数据一致性，剔除异常干扰信号后完成模数转换，严格按照安全通讯协议将加密后的数据上传至安全主控系统，同时实时完成回路故障自检与安全状态判定。
材质构成
采用军工级高可靠阻燃电路板；双路冗余独立信号处理芯片；安全等级高压隔离器件；防静电阻燃高强度外壳；耐高低温工业专用接线端子；防震动加固内部支架；耐老化长效绝缘密封材质。
结构特征
标准安全系统专用卡装结构，外形适配 S800 系统统一机柜布局；正面具备安全运行状态指示灯、故障锁定指示灯、回路异常指示灯；密闭式防尘接线结构，适配高危粉尘现场；背部冗余总线对接接口，保障通讯链路双重稳定；整体加固防震动结构，适配厂区设备震动工况。
技术规格与性能参数
工作供电电源：DC24V±15%
有效采集通道：8 路安全模拟输入通道
支持信号类型：标准 4-20mA 工业安全模拟信号
测量精准等级：±0.075%FS
安全认证等级：SIL2/SIL3 双重安全等级
电气隔离耐压：2500VDC
长期工作温度：-30℃~+70℃
防护等级：IP20
原厂物料编码：3BSE052604R1
安全响应判定时间：≤35ms
绝缘安全等级：工业一级安全绝缘标准
功能特点
双路冗余信号采集校验，自动剔除单点信号异常数据；符合国际安全仪表系统标准通讯协议；具备安全回路断线、短路、信号漂移实时锁定报警功能；安全参数具备掉电永久保存功能；支持安全系统专用组态软件参数配置；故障状态自动锁定输出，避免错误数据触发误联锁动作。
优势亮点
正规安全等级认证，直接适配各类高危行业安全联锁合规性要求；双重数据校验机制，极大降低现场信号误采集概率；工业高危工况耐候性强，防爆区域周边环境可稳定运行；与 ABB 整套安全仪表系统无缝对接，系统整合难度极低；原厂编码统一，安全备件储备与设备替换流程标准化；运行故障率极低，满足高危装置长期无人值守运行要求。
适用行业
石油化工高危反应装置安全联锁系统、油气田易燃易爆区域参数监测、电力行业锅炉炉膛安全监控系统、煤化工有毒有害介质管路监测、危废处理自动化安全控制系统、海上平台工业自控安全回路等高危安全生产领域。
安装要求
必须安装在安全仪表系统专用独立控制柜内部，与普通控制系统硬件分区布设；安全信号线缆采用专用阻燃屏蔽线缆，全程单独隔离铺设；严格遵循安全系统接地标准完成模块可靠接地；安装作业全程做好防静电防护措施；模块安装完成后必须完成安全回路整体联动校验测试。
使用注意事项
严禁将普通非安全回路信号接入本模块通道；禁止随意修改模块内部安全等级配置参数；高危现场使用严禁拆除模块外部防护结构；设备检修作业必须提前退出安全联锁投入状态；禁止使用非原厂同编码配件进行替换使用；定期完成安全模块功能校验与回路完整性检测。
