描述

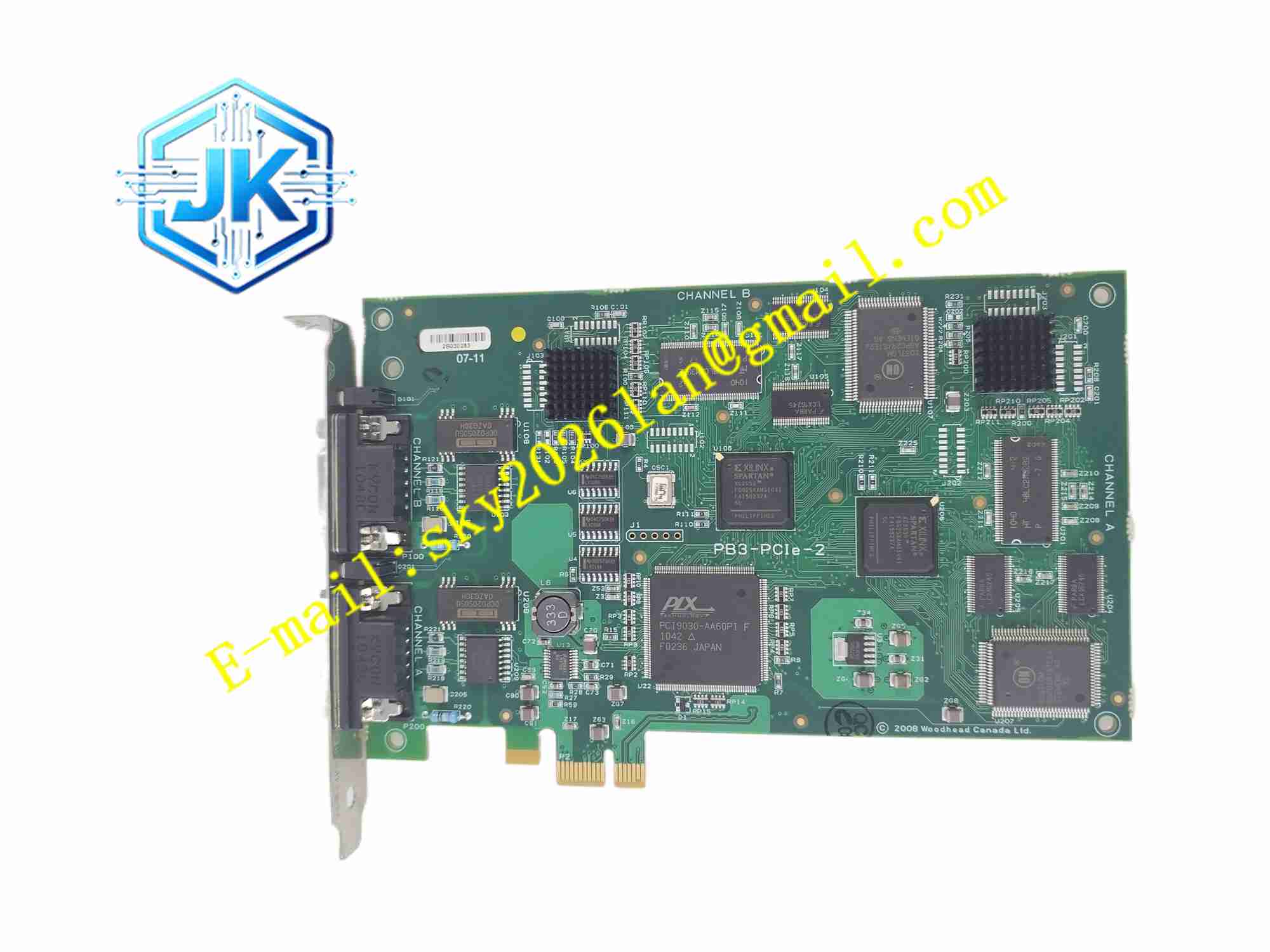

Woodhead PB3-PCIE-2
技术规格 总线类型：PROFIBUS DP 主站 计算机接口：PCIe x1 接口 PROFIBUS 波特率：9.6kbit/s ~12Mbit/s 自适应 总线隔离：PROFIBUS 侧电气隔离 支持协议：PROFIBUS DP V0、V1 连接器：DB9 PROFIBUS 总线接口 板卡供电：PCIe 插槽取电 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 安装形式：工业计算机 PCIe 插槽板卡 防护等级：IP20，安装于计算机机箱内部 驱动支持：Windows 工控系统驱动，配套组态软件
功能特点 PCIe 接口，直接安装在工业电脑主板 PCIe 插槽，作为 PROFIBUS DP 主站。 PROFIBUS 总线侧电气隔离，保护工控机主板不受现场总线浪涌损坏。 支持全范围 PROFIBUS 波特率，自动识别总线波特率。 支持 DPV0 周期过程数据交换，DPV1 非周期参数读写。 配套组态软件，扫描 DP 总线上所有从站设备，配置过程数据映射。 实时总线诊断，识别总线短路、断线、从站离线故障。 硬件报文缓冲区，高总线负载下报文不丢失。 DB9 标准 PROFIBUS 接口，直接连接 PROFIBUS 屏蔽总线电缆。 支持固件升级，更新板卡通信固件。 板卡状态 LED 指示灯，显示电源、总线通信、故障状态。
应用场景 工业上位机 PROFIBUS 数据采集，自动化产线上位监控计算机，变频器、伺服驱动器 PROFIBUS 测试台，冶金生产线上位监控系统，化工 DCS 上位工作站总线采集。
性能参数 PROFIBUS 周期数据交换延迟稳定，实时性满足工业监控需求。 总线隔离电路有效抑制现场地电位差带来的共模干扰。 高总线负载场景下报文缓存可靠，不会丢失周期数据。 总线故障诊断精准，快速定位总线断线、从站故障。 PCIe 总线和 PROFIBUS 总线数据传输稳定，无数据错位。 宽温工业电脑机箱环境下板卡稳定运行。
材质构成 PCB 基板：多层 FR4 玻纤环氧印制电路板。 核心元器件：PROFIBUS 通信控制器、总线收发芯片、隔离芯片、PCIe 桥接芯片、电源管理芯片。 挡板：金属机箱挡板，DB9 接口开孔，固定螺丝孔。 连接器：DB9 金属屏蔽接头，镀金触点。 固定配件：金属固定挡片螺丝。
结构特征 标准 PCIe 短卡结构，适配工业计算机 PCIe x1 插槽。 金属机箱挡板，带有 DB9 PROFIBUS 接口，前面板集成状态 LED 指示灯。 电路板分为 PCIe 主机接口区域、通信控制区域、PROFIBUS 隔离收发区域。 PROFIBUS 差分信号线阻抗匹配布线，满足 PROFIBUS 总线信号规范。 板卡金属挡板和工控机机箱壳体相连，实现屏蔽接地。
工作原理 板卡插入工控机 PCIe 插槽，由 PCIe 插槽获取供电，系统加载板卡驱动。上位工控软件通过 PCIe 总线与板卡通信，板卡作为 PROFIBUS DP 主站，按照 PROFIBUS 协议周期性向总线上所有 DP 从站下发输出数据，读取从站输入数据。PROFIBUS 总线信号经过隔离芯片隔离，通过 DB9 接口连接现场总线电缆。板卡硬件缓冲区存储收发报文，实时监测总线电平、报文校验错误，总线故障时向上位软件上报故障信息。DPV1 功能支持非周期读写从站设备参数，实现设备参数配置与诊断读取。
安装要求 工业电脑完全断电，释放主板静电，将 PB3-PCIE-2 板卡插入 PCIe x1 插槽，拧紧金属挡板固定螺丝。 PROFIBUS 屏蔽总线电缆接入 DB9 接口，总线两端启用 120Ω 终端电阻。 电脑开机，在 Windows 系统安装板卡驱动与配套组态软件。 打开组态软件扫描 PROFIBUS 总线，识别所有 DP 从站，配置过程数据映射。 工控机机箱可靠接地，板卡金属挡板和机箱壳体可靠接触。 PROFIBUS 总线电缆远离动力电缆，单独敷设。 配置完成，重启软件，验证上位机与 DP 从站周期数据交换。
使用注意事项 安装板卡前释放人体静电，静电损坏 PCIe 与通信芯片。 PROFIBUS 总线只允许总线首尾两端启用 120Ω 终端电阻，中间节点关闭终端电阻。 总线 DB9 接头屏蔽层单端接地，防止地环路干扰。 定期检查 DB9 接头，积尘氧化造成通信闪断。 修改总线组态前保存项目工程文件。 不可在超出额定温湿度范围运行板卡。 总线通信故障优先检查总线电缆、终端电阻，再排查板卡硬件。
