Watlow CLS204
技术规格 4 路差分模拟输入；A/D 转换分辨率 14 位，测量分辨率 0.006%；测量精度为量程的 0.1%；支持热电偶 J、K、T、R、S、B、E、N 型，支持 3 线制 Pt100 热电阻、0-5V、4-20mA 模拟信号；单回路支持双输出，独立配置加热冷却；供电 15~24VDC，最大电流 1A；通讯接口 RS232、RS485，支持 Modbus RTU；单通道采样速率 1.5 次每秒；60Hz 噪声抑制 120dB。
功能特点 每回路独立 PID、PI、P、位式控制模式，支持正反作用设置；具备传感器断线、短路、极性反接检测；支持过程高 / 低报警、偏差高低报警，全局总报警输出；硬件看门狗，主控异常触发安全输出状态；支持配方存储，数字输入可切换配方；支持自动调谐 PID 参数，自动零点与满量程校准。
应用场景 小型热处理炉、注塑模具多点控温、实验室加热平台、半导体加热载台、包装热封设备。
材质构成 主机外壳为阻燃 PC 工程塑料；内部 PCB 为 FR4 阻燃板材；接线端子铜合金镀金；显示屏为真空荧光显示屏。

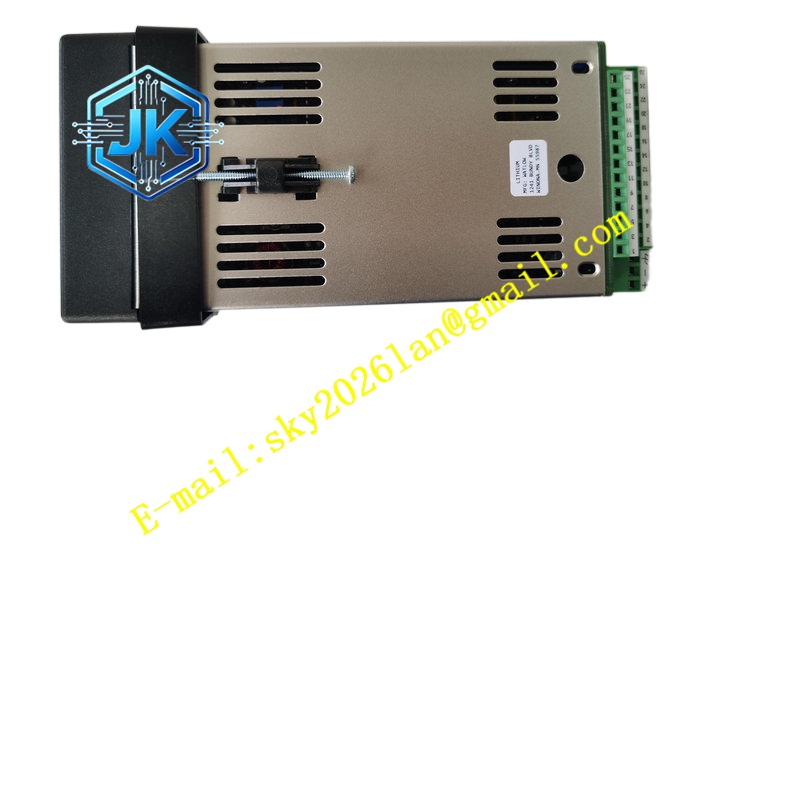

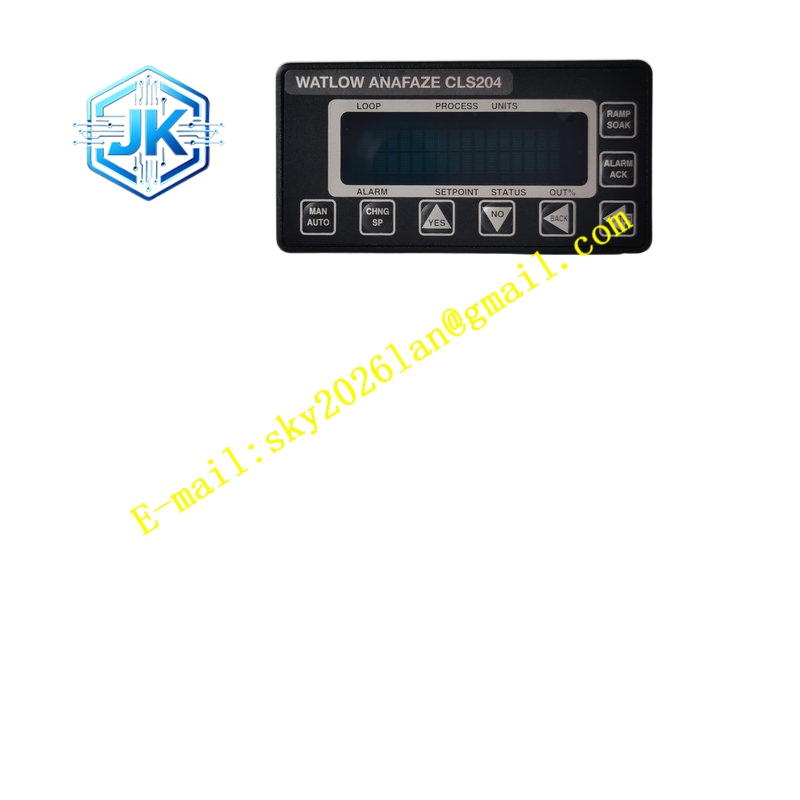

结构特征 面板安装式结构，正面配置 32 字符真空荧光显示屏与 8 按键操作面板；背部端子排接入传感器与输出执行器；支持标准控制柜面板开孔安装。
工作原理 热电偶或热电阻的微弱信号接入输入端子，经过信号放大、冷端补偿、模数转换送入主控芯片；主控按照设定 PID 算法计算输出量，驱动固态继电器或接触器控制加热 / 冷却设备；实时比对设定温度与实测温度，持续调节输出功率；报警条件触发时，驱动对应数字输出触点。
安装要求 安装于控制柜面板，密封胶圈保证面板防护；传感器线缆单独布线，与动力线缆分槽；热电偶线缆使用对应补偿导线；屏蔽线缆单端在控制器侧接地；供电使用稳定直流电源。
使用注意事项 不同类型传感器不可混用通道；自动调谐时保证设备达到正常热工况；修改报警阈值后确认输出动作；长期停机断电存放；避免水汽、腐蚀性气体直接接触仪表。
