描述

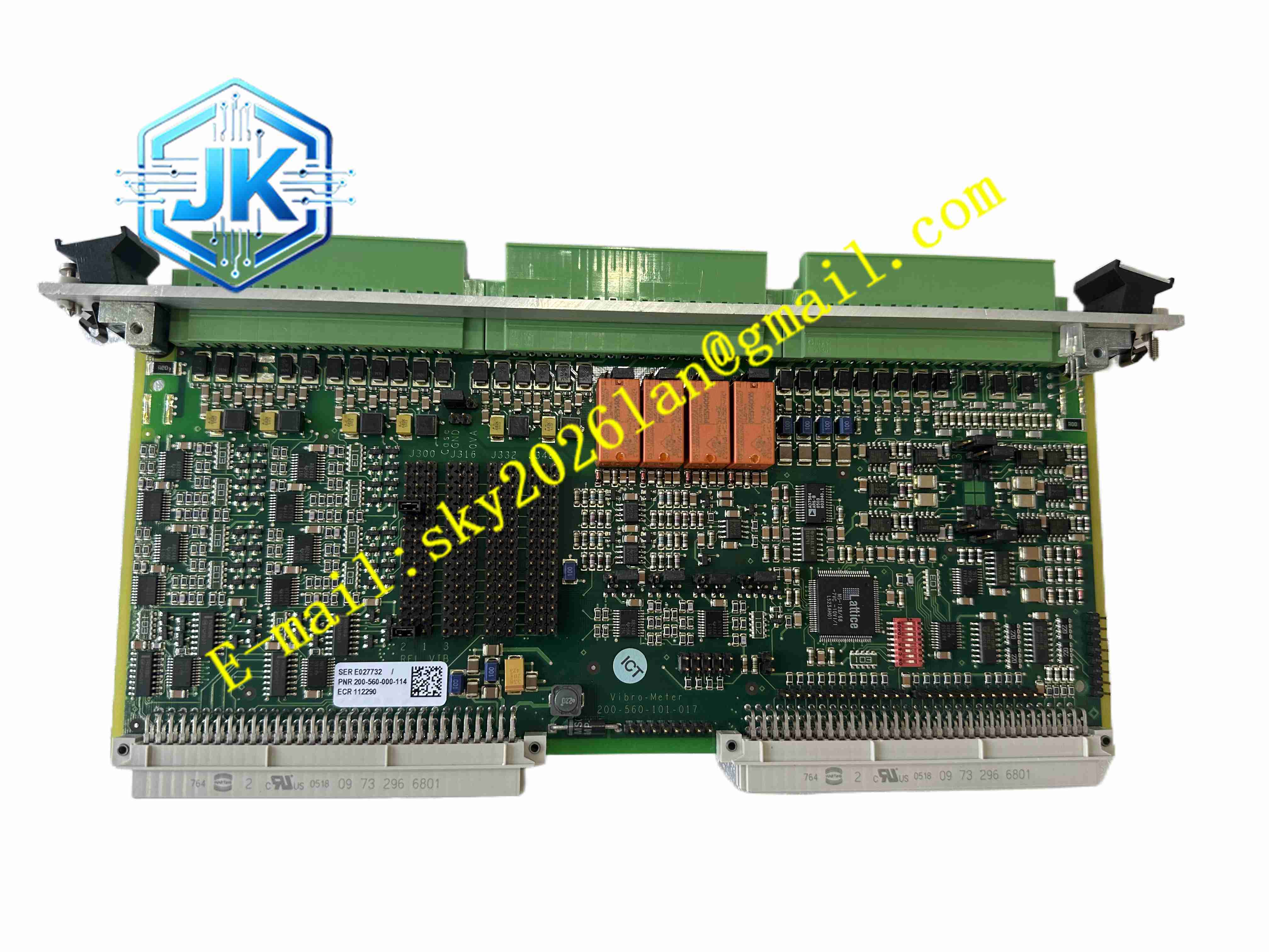

Vibro-Meter VMF-IOC4T 200560-101-017 200-560-000-111
技术规格
品牌：Vibro-Meter
系列：VM600
型号：IOC4T
订货号：200-560-101-017、200-560-000-111
产品类型：输入/输出模块
适用系统：VM600 机械保护系统
安装位置：VM600 机架后部
连接方式：通过两个连接器连接至机架背板
动态信号输入：4 个动态信号输入通道
转速/相位输入：2 个转速计/速度输入通道
继电器输出：4 个软件控制继电器
集电极开路输出：32 个可编程集电极开路输出
端子数量：48 个螺纹端子
信号缓冲：支持原始传感器信号和模拟输出缓冲
EMI 保护：输入和输出具备电磁干扰防护
热插拔：支持实时插拔
工作温度：-25 ℃ 至 65 ℃
存储温度：-40 ℃ 至 85 ℃
工作湿度：0% 至 90%，无冷凝
存储湿度：0% 至 95%，无冷凝
防护等级：IP20，适合柜内安装
功能特点
与 MPC4 机械保护卡配套使用
提供 4 个动态信号输入
提供 2 个转速/相位参考输入
提供 4 个继电器输出
提供 32 个可编程集电极开路输出
支持原始传感器信号缓冲
支持模拟量信号输出缓冲
所有输入输出具备 EMI 保护
支持热插拔更换
采用螺纹端子，接线可靠
应用场景
汽轮机机械保护系统
燃气轮机振动监测
压缩机状态监测与保护
发电机轴承振动保护
风机关键监测点接入
泵组振动保护回路
化工旋转设备保护
电力行业机组监测
油气行业压缩机组保护
工厂关键设备联锁停机系统
性能参数
动态信号输入：4 路，带滤波和 EMI 保护
转速/相位输入：2 路，带滤波和 EMI 保护
继电器数量：4 个，软件可配置
继电器触点：每继电器 1×NC 或 1×NO
继电器额定电压：250 VAC
继电器额定电流：5 AAC
最大分断能力：1250 VA，无触点保护时
集电极开路输出：32 路，可通过跳线选择
端子类型：48 位螺纹端子
通信方式：通过 VM600 背板与 MPC4 通信
工作温度：-25 ℃ 至 65 ℃
防护等级：IP20
材质构成
工业级印制电路板
信号调理与滤波电路
继电器输出组件
集电极开路输出电路
螺纹端子排
背板连接器
金属或工程塑料结构件
屏蔽与接地结构
标识铭牌
固定安装件
结构特征
VM600 机架后部安装结构
通过背板连接器与系统连接
前面板或后部端子区布置清晰
48 位螺纹端子便于接线
继电器状态可通过系统软件识别
模块支持热插拔
具备 EMI 屏蔽设计
结构紧凑，适合机架式安装
型号和订货号标识清晰
便于维护人员更换和检查
工作原理
IOC4T 模块安装在 VM600 机架后部，与对应的 MPC4 机械保护卡配合工作。动态信号输入通道接收来自振动传感器或信号调理器的信号，转速/相位输入通道接收键相或转速参考信号。模块对输入信号进行滤波和缓冲处理，并将信号传递至 MPC4 进行振动分析、状态判断和保护逻辑运算。当 MPC4 检测到振动、转速或其他参数超过设定阈值时，可通过 IOC4T 的继电器输出或集电极开路输出触发报警、联锁或停机动作。模块同时可向外提供缓冲后的原始传感器信号和模拟输出信号，供数据采集系统或外部控制系统使用。
安装要求
安装前确认 机架型号和 MPC4 卡件配置
确认模块订货号与系统要求一致
断电后进行模块插拔
将模块正确插入 机架后部
确认背板连接器完全到位
按照接线图连接传感器、转速信号和外部回路
确认继电器触点配置满足联锁要求
确认端子紧固、屏蔽接地和信号回路完整
安装完成后通过系统软件确认模块状态
执行通道测试和继电器动作测试
使用注意事项
不得在未确认系统配置的情况下更换模块
热插拔操作应遵循 Vibro-Meter 规定
接线前确认电源和信号回路状态
避免潮湿、粉尘和导电杂质进入机架
定期检查端子松动、继电器状态和报警记录
继电器负载不得超过额定电压和电流
更换模块后需核对系统参数和触点配置
维护时参考 Vibro-Meter 官方手册
最终参数以设备铭牌和 Vibro-Meter 官方文档为准
