描述

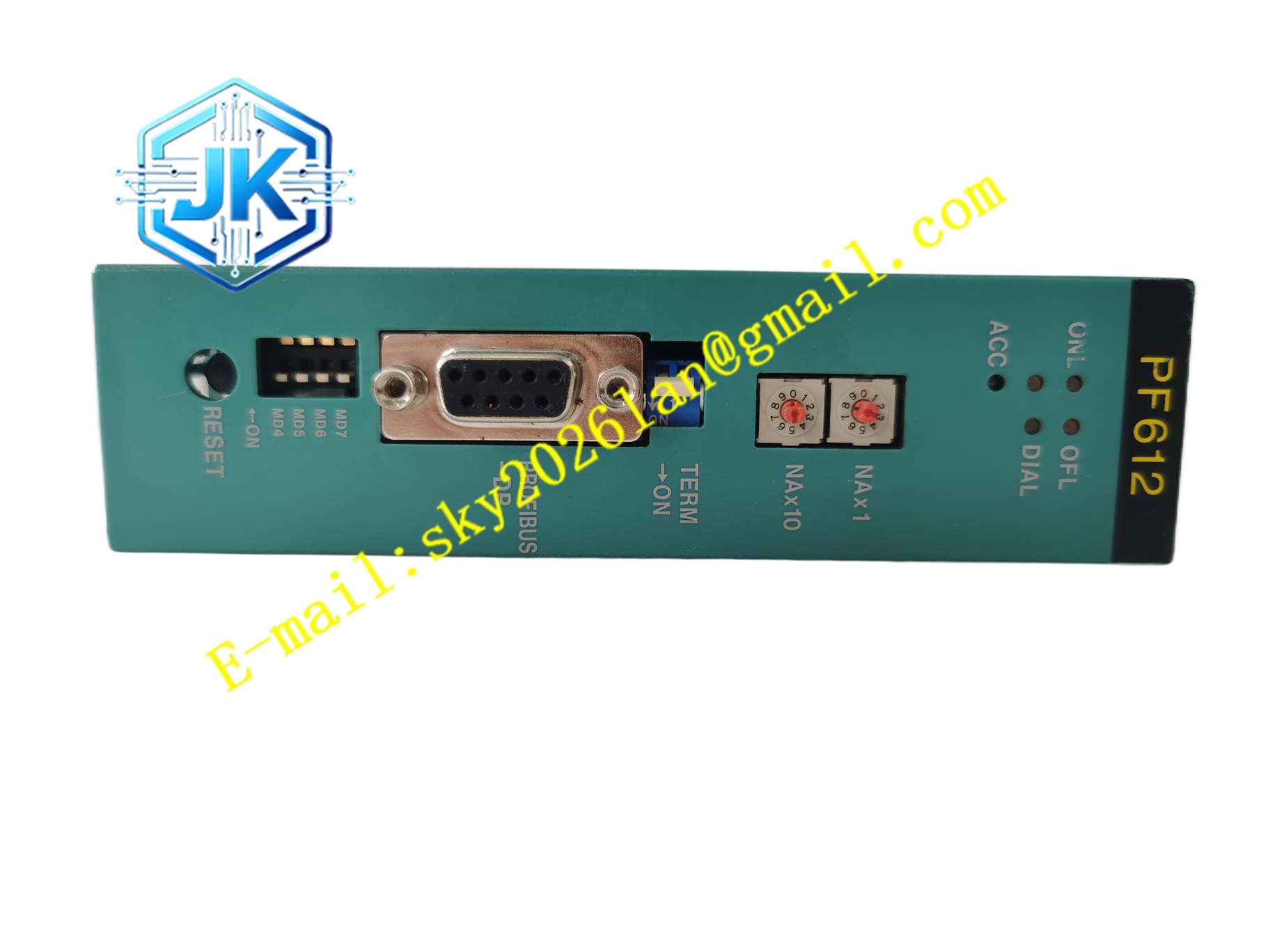

TOSHIBA PF612
技术规格 输入电源：AC100~240V 交流宽幅输入 输出：多路隔离直流输出，为机架背板供电 机架适配：东芝 V 系列 PLC 机架 安装方式：机架插槽插拔式安装 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~90% 无凝露 防护等级：IP20，控制柜机架内部使用 保护功能：输入浪涌保护、输出过压保护、过流保护、过热保护 状态指示：前面板电源运行 LED 指示灯 冷却方式：自然对流被动散热
功能特点 宽幅交流输入，电网电压波动时，背板多路直流输出保持稳定。 多路独立隔离直流输出，分别供给 CPU、I/O、通信模块，各路负载互不干扰。 输入浪涌抑制电路，吸收电网瞬间高压浪涌，保护后端所有机架模块。 多重保护机制，输出短路、过载、过压、超温时，模块切断输出，故障消除后可恢复。 机架背板总线供电管理，上电时序控制，保证机架模块按顺序上电，避免上电冲击损坏板卡。 前面板 LED 指示灯直观显示电源运行状态，故障时指示灯告警。 模块化插拔设计，断电可单独拆卸更换，无需拆除机架其他模块。 EMC 电磁兼容性能满足工业标准，变频器强干扰控制柜内稳定运行。
应用场景 东芝 V 系列 PLC 自控系统机架供电，电厂辅机 PLC 控制柜，化工装置原有东芝 PLC 系统，冶金生产线 PLC 控制系统，老旧东芝 PLC 项目备件替换。
性能参数 电网电压波动范围内，多路背板输出电压稳定，纹波控制在低水平。 上电时序严格可控，不会出现模块上电冲击。 过流、过压保护动作迅速，短路时快速切断输出。 长时间连续不间断运行，输出电压漂移极小。 高温工况下过热保护触发准确，不会误保护。 电磁干扰环境下输出稳定，不会出现电压跌落。
材质构成 外壳：阻燃塑料面板，金属屏蔽壳体。 PCB 基板：多层 FR4 玻纤环氧印制电路板。 核心元器件：工频整流电路，高频开关变换芯片，功率开关器件，高频变压器，多路输出滤波电路，保护检测电路，浪涌吸收器件。 接线端子：弹簧插拔接线端子，镀金铜触点。 机械配件：机架金属固定卡扣。
结构特征 机架插卡式长方体模块，适配东芝 V 系列 PLC 机架电源专用插槽。前面板带有电源 LED 指示灯，侧面为通风散热缝隙。背部镀金金手指，插入机架对接背板供电母线。电路板分区布局，输入整流浪涌区、开关功率变换区、多路输出滤波保护区分区布线，强弱电隔离。被动自然散热，壳体预留通风缝隙，无风扇结构。侧边机械锁扣，推入机架插槽锁紧，抵抗机柜振动。
工作原理 外部交流电源接入 PF612 输入端子，经过 EMI 滤波、浪涌吸收、整流电路，转换为直流母线电压。PWM 控制芯片驱动功率器件高频开关，高频变压器隔离降压，多路次级绕组输出不同等级直流电压，经过 LC 滤波后，供给 PLC 机架背板母线，为 CPU、I/O、通信模块供电。检测电路实时监测输入电压、各路输出电压电流、模块内部温度，一旦发生短路、过载、过压、超温，保护电路动作切断输出，故障排除后模块自动恢复供电。模块控制上电时序，依次给机架各模块上电，抑制上电冲击电流。
安装要求 PLC 机架完全断电，佩戴防静电手环，PF612 插入机架电源插槽，扣紧侧边机械锁扣。 交流输入线缆接入模块输入端子，区分火线、零线与保护地线。 机架保护地端子接入厂区保护地铜排。 模块上下预留通风间隙，保证自然对流散热。 动力电缆与机架信号电缆分开敷设。 接线完成上电，观察电源 LED 指示灯，测量背板输出电压，确认机架内 CPU、I/O 模块正常上电。
使用注意事项 插拔电源模块前，整个 PLC 机架断电，释放静电。 输入回路配套熔断器，防止短路损坏电源模块。 定期清理壳体散热缝隙积尘，积尘造成散热不良触发过热保护。 不可超出额定温湿度范围运行模块。 机架模块无法上电，优先检查 PF612 输入电源、接线端子，再排查模块硬件故障。
