描述

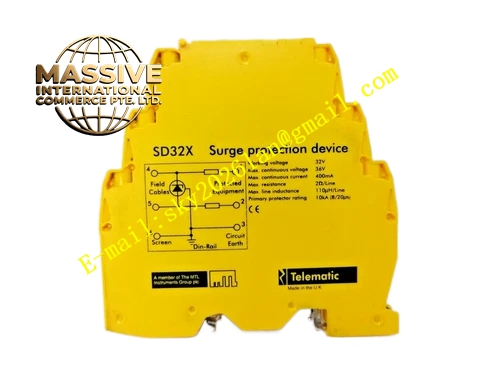

Telematic SD32X
技术规格 最大持续工作电压：32V 标称放电电流：5kA（8/20μs） 最大放电电流：10kA（8/20μs） 限制电压：小于 22V 寄生电容：10pF 响应时间：小于 1ns 工作频率：25kHz 安装方式：DIN35 导轨安装 工作温度：‑40℃~+85℃ 防护等级：IP20
功能特点 低寄生电容，保证模拟信号以及低速通讯信号传输质量不受影响。内置热脱扣安全机构，器件老化过热自动脱离工作回路，附带可视故障提示。多级浪涌抑制架构，分步泄放浪涌能量。直通式接线布局，现场布线简单。多台模块支持紧密并排安装。不会改变原有信号回路阻抗，仪表测量精度不受干预。
应用场景 24V 数字输入输出回路浪涌防护；RS485 现场总线线路防雷；24V 变送器信号回路保护；油气、化工装置控制柜信号防护；工厂户外仪表信号线缆浪涌抑制。
性能参数 浪涌冲击之后信号通路保持连续。热脱扣触发之后清晰显示故障状态。多次浪涌冲击，保护性能不衰减。信号传输不会引入额外偏移误差。
材质构成 阻燃工业塑料外壳，FR‑4 印刷电路板，浪涌抑制半导体器件，热脱扣机械组件，DIN 弹簧卡扣，螺丝紧固接线端子。
结构特征 标准 DIN 导轨壳体，背部弹簧卡扣。输入端子、输出端子分布壳体两侧，信号直通走线。壳体设置可视故障观察窗口，模块损坏直接肉眼识别。
工作原理 无浪涌时模块为高阻状态，信号完整通过。线路出现浪涌过电压，内部保护器件快速导通，把过电压钳位至安全水平，浪涌能量泄放到保护地。器件发生过热失效，热脱扣机构断开内部回路，防止故障扩大，窗口输出故障标识。
安装要求 安装于控制柜 DIN35 导轨，尽量靠近线缆机柜入口。保护接地导线短粗，接地电阻满足厂区防雷标准。接线区分输入侧与输出侧。机柜做好完整保护接地。
使用注意事项 定期查看故障窗口，出现故障标记直接更换模块。接地引线不可延长盘绕。禁止用于超过 32V 持续电压回路。工作环境温度不可以超出‑40℃~+85℃区间。
