描述

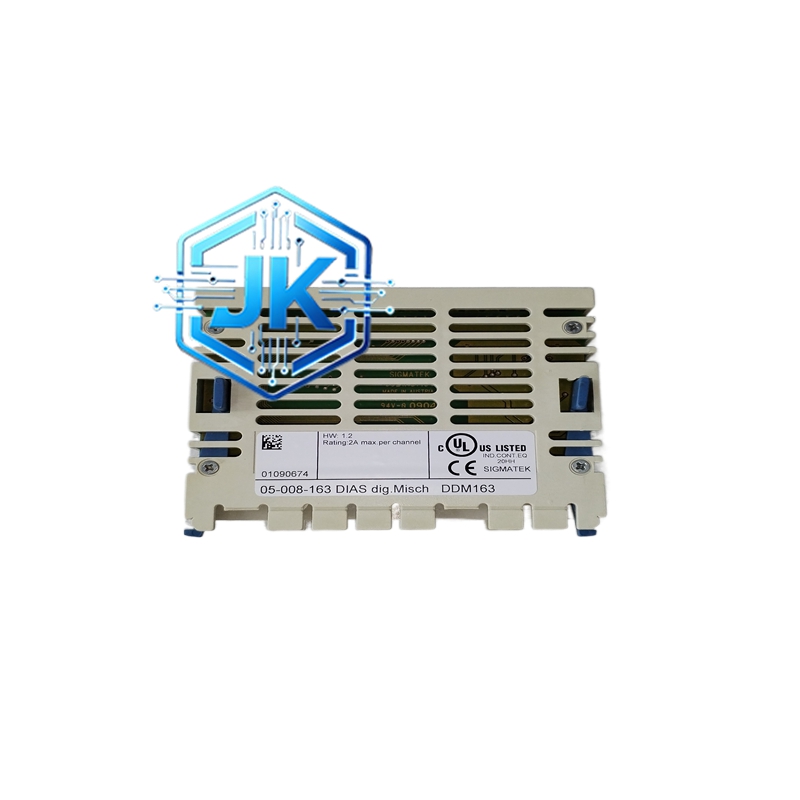

Sigmatek 05-008-163 — 西格玛泰克（Sigmatek）C-BUS系列 8路数字量输入模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | Sigmatek C-BUS系列 |
| 模块类型 | 数字量输入（DI）模块 |
| 通道数量 | 8路数字量输入 |
| 输入电压 | 24V DC |
| 输入类型 | 干接点（无源）或24V有源 |
| 输入电流 | 每个通道约2mA |
| 通讯接口 | C-BUS总线（RS-485） |
| 通讯速率 | 9600 bps（典型） |
| 供电电压 | 24V DC（通过C-BUS总线取电） |
| 安装方式 | DIN导轨安装 |
| 防护等级 | IP20 |
| 工作温度 | 0°C ~ 50°C |
| 产地 | 德国 |
| 颜色 | 灰色/白色 |
功能特点：
- 8路干接点输入：支持无源干接点和24V有源输入，软件可配置
- C-BUS总线通讯：通过RS-485总线与C-BUS主机通讯，最大128个节点
- 地址设置：通过DIP开关或软件设置模块地址
- LED指示：每通道LED指示输入状态
- DIN导轨安装：标准35mm导轨，紧凑设计
- 即插即用：支持热插拔
应用场景：
- 楼宇照明：灯光开关状态、调光器反馈
- HVAC：风机运行状态、阀门开关状态、温度传感器报警
- 安防系统：门磁开关、红外探测器、玻璃破碎探测器
- 停车场：车位检测、道闸状态
- 电梯监控：电梯运行状态、楼层信号
性能参数：
| 参数 | 数值 |
|---|---|
| 输入阻抗 | >10kΩ |
| 响应时间 | <10ms |
| 隔离电压 | 500V DC（通道对通道） |
| MTBF | >100,000小时 |
| ESD保护 | ±4kV |
材质构成：
- 电路板：FR-4环氧玻璃纤维，2层板
- 光耦：高速光电耦合器
- 连接器：弹簧式接线端子
- 外壳：阻燃PC塑料
- LED：绿色指示灯
结构特征：
- 尺寸约22.5mm × 90mm × 78.5mm（与B&R X20尺寸兼容）
- DIN导轨卡扣安装
- 底部弹簧端子，8个通道
- 前面板8个LED
- 顶部C-BUS总线接口
工作原理：
现场干接点或24V信号接入端子，经光耦隔离后送入内部比较器，转换为数字量后通过C-BUS总线（RS-485）以9600bps上传至C-BUS主机。主机根据程序逻辑进行控制。
安装要求：
- DIN导轨安装
- C-BUS总线电缆从顶部接入，末端需120Ω终端电阻
- 输入信号接底部弹簧端子
使用注意事项：
- 干接点输入不可接入电压信号（除非配置为有源模式）
- 总线末端必须加终端电阻
- 地址通过DIP开关设置，不可与其他模块冲突
