描述

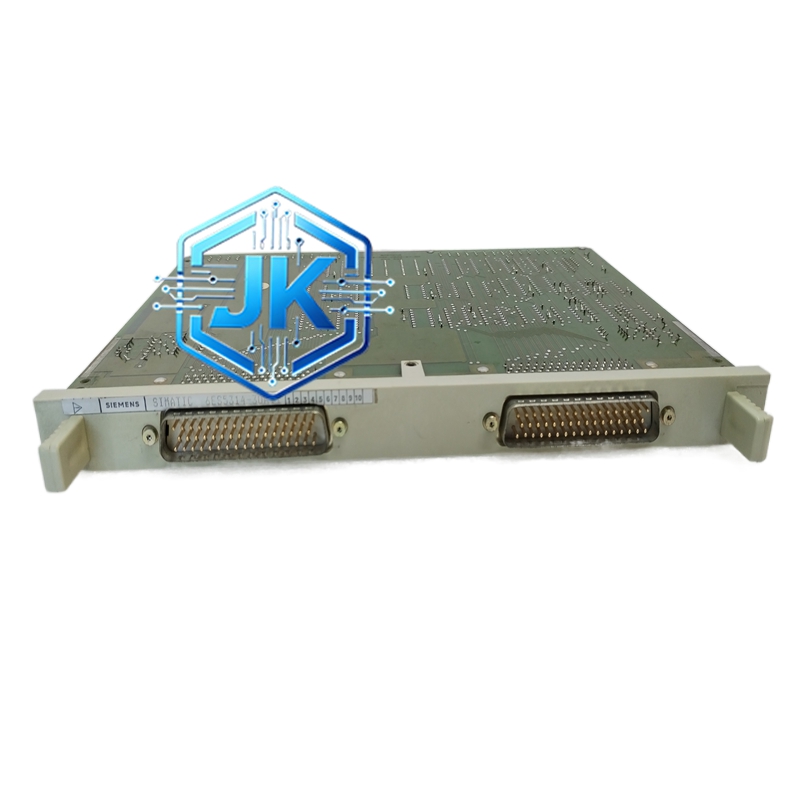

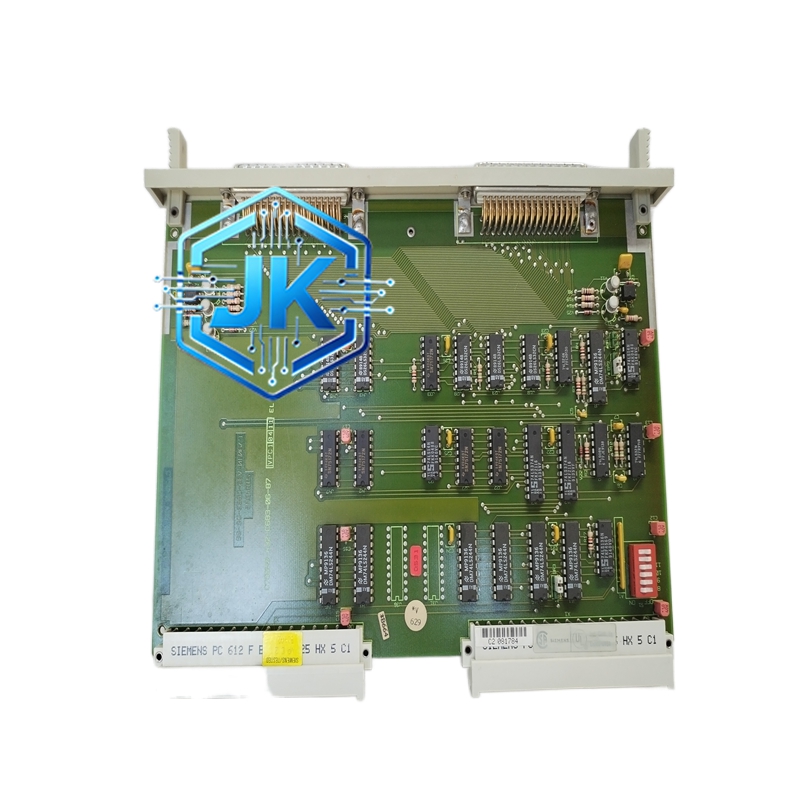

Siemens 6ES53143UA11 — 西门子 SIMATIC S5系列 模拟量输入模块
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 系列归属 | Siemens SIMATIC S5 / 135U系列 |
| 板卡类型 | 单插槽8通道模拟量输入模块 |
| 信号类型 | 4-20mA电流 / 0-10V电压（8通道统一配置） |
| 通道数量 | 8路模拟输入 |
| 分辨率 | 12位A/D转换（4096级） |
| 精度 | ±0.5%满量程（典型值） |
| 采样速率 | 每通道约10ms（全部通道） |
| 输入阻抗（电流） | 250Ω（内部已含） |
| 输入阻抗（电压） | >10kΩ |
| 供电电压 | 5V DC（由S5机架背板供电） |
| 电流消耗 | 约300mA @ 5V DC |
| 安装方式 | S5标准机架单插槽 |
| 防护等级 | IP20 |
| 工作温度 | 0°C ~ 55°C |
| 存储温度 | -25°C ~ 70°C |
| 产地 | 德国（老型号，已停产） |
| 颜色 | 浅灰色 |
功能特点：
- 8通道统一采集：8路模拟输入同时工作，每通道独立A/D转换
- 双信号类型支持：全部8通道统一配置为4-20mA或0-10V，不可混合
- 12位分辨率：4096级量化，满足一般过程控制精度需求
- 背板供电：通过S5机架背板获取5V电源，无需外部供电
- 硬件校准：模块上设有零点和满度电位器，可进行硬件校准
- 通道地址软件设定：通过S5编程软件（STEP 5）设定每个通道的逻辑地址
应用场景：
- 早期S5系统中的过程变量采集（温度、压力、流量、液位）
- 老旧工厂的S5 PLC模拟量扩展
- 已停产但仍在运行的S5系统备件更换
- 教学和培训用S5系统
性能参数：
| 参数 | 数值 |
|---|---|
| A/D转换时间 | 约100μs/通道 |
| 零点漂移 | <±0.05%FS/°C |
| 满度漂移 | <±0.05%FS/°C |
| 共模抑制比（CMRR） | >80dB |
| MTBF | >100,000小时 |
| 绝缘耐压 | 通道对地 >500VDC |
材质构成：
- 电路板：4层FR-4环氧玻璃纤维板
- A/D芯片：12位逐次逼近型ADC（早期西门子专用芯片）
- 信号调理：精密电阻网络 + 运算放大器
- 连接器：DB37（S5专用前连接器）
- 外壳：阻燃ABS工程塑料
- 校准电位器：多圈精密电位器（零点+满度各一个）
结构特征：
- S5标准模块尺寸：250 × 125 × 40 mm（宽×高×深，含安装架）
- 前面板设有8个通道LED指示灯和DB37连接器
- 顶部设有S5机架总线接口
- 设有2个校准电位器（零点调节和满度调节）
工作原理：
现场4-20mA或0-10V信号经DB37连接器进入模块，信号调理电路将信号调整至A/D转换器输入范围，12位ADC逐通道进行模数转换，转换结果通过S5机架总线传送至CPU。零点电位器用于调整0%信号对应的数字值，满度电位器用于调整100%信号对应的数字值。
安装要求：
- 安装于S5标准机架（UR1/UR2）的空槽位
- 通过DB37前连接器与CPU或其他模块连接
- 模拟量信号线使用屏蔽双绞线，屏蔽层单端接地
- 电流信号不可与电压信号混接
