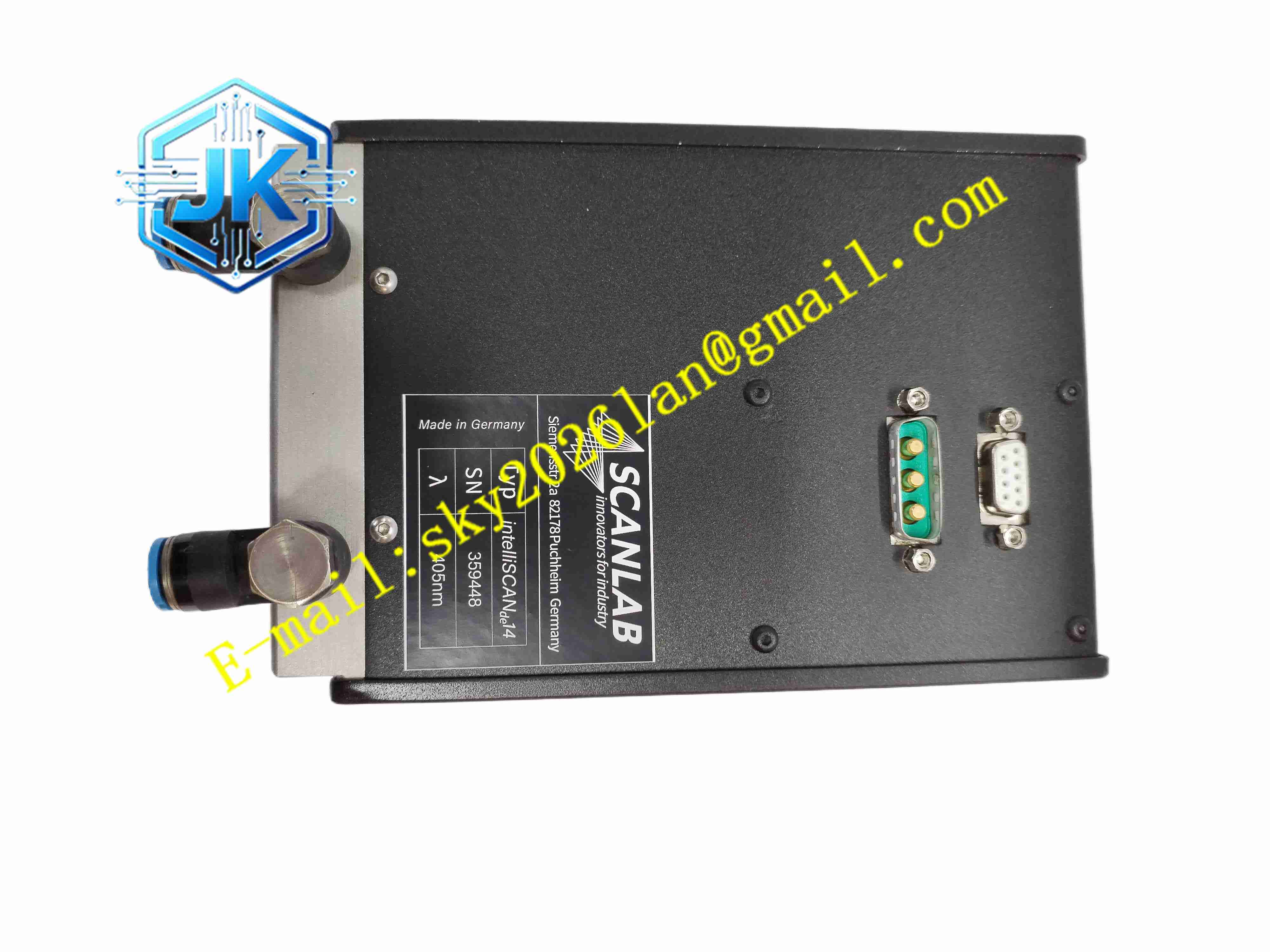

SCANde INTELLISCANDE14-405NM
技术规格 通光孔径 14mm；适配激光波长 405nm 紫外波段；光学扫描偏转角 ±0.35rad；定位重复精度 RMS 小于 2μrad；阶跃响应时间 0.45ms；最大标记速度 2m/s，定位速度最高 5m/s；支持 SL2-100、XY2-100 控制接口；供电 48V 直流，额定电流 5A；支持水冷散热结构；位置分辨率最高 18bit；非线性误差小于 3.5mrad；内置温度监测传感器。
功能特点 双轴高速振镜伺服驱动，可在二维平面快速偏转紫外激光光束，实现无接触精密加工；内置高精度角度位置传感器，实时闭环反馈镜片偏转位置，自动补偿温度漂移带来的角度偏差；支持多组可切换调谐参数，可根据加工工艺切换动态响应曲线，兼顾高速加工与高精度加工需求；内置全面设备自诊断功能，实时监测振镜电机温度、位置传感器状态、供电电压，异常状态输出告警信号；支持水冷散热方案，长时间连续高负荷加工工况下维持振镜温度稳定，抑制温漂带来的加工位置偏移；兼容 RTC5/RTC6 激光控制卡，支持 20bit 高分辨率位置指令输入；支持多种 F-theta 场镜选配，调整加工幅面大小；长期工作角度稳定性优异，适合长时间不间断批量加工；具备激光安全联锁接口，可接入外部安全门信号，安全门打开时锁止激光输出。
应用场景 PCB 印制电路板紫外激光钻孔、线路刻蚀；半导体晶圆紫外微加工、芯片标记；玻璃、蓝宝石材料紫外激光打标与切割；高分子薄膜材料精密微孔加工；光学元件紫外激光雕刻；医疗高分子耗材微结构加工。
性能参数 工作环境温度 10℃至 40℃；存储温度 – 20℃至 60℃；相对湿度 10%~80% 无凝露；重量约 3.5kg；温度漂移指标偏移小于 10μrad/K；长期零点漂移控制在极小范围；EMC 满足激光加工设备电磁兼容标准；最大允许激光功率匹配 405nm 紫外激光器功率上限。
材质构成 振镜外壳采用航空铝合金一体压铸成型，表面硬质阳极氧化防腐耐磨；反射镜片为特种光学基底，表面镀 405nm 紫外专用高反射介质膜；振镜电机内部转子采用高强度永磁材料；位置传感器采用高精度光电感应元件；水冷流道为铝合金一体成型密封结构；密封密封圈采用耐老化氟橡胶材质。
结构特征 一体化紧凑型金属壳体，内部集成 X 轴、Y 轴振镜电机、反射镜片、位置传感器；壳体预留水冷进出水口，水冷流道紧贴振镜电机，带走电机工作热量；壳体侧面预留控制信号接口、供电接口、安全联锁接口；前端安装 F-theta 场镜安装法兰；壳体内部光学腔体密封，阻挡粉尘污染光学镜片；壳体预留安装固定孔，可直接固定在激光加工机机架。
工作原理 激光控制卡发送 X 轴、Y 轴角度定位指令至 INTELLISCANDE14-405NM 扫描头，内部伺服驱动器接收指令，驱动两个振镜电机带动反射镜片偏转。镜片实时改变 405nm 紫外激光光束传播方向，光束经过 F-theta 场镜聚焦，在工件平面完成指定轨迹扫描。振镜内置位置传感器实时采集镜片实际偏转角度，将位置信号反馈至伺服控制回路，闭环修正角度偏差，消除定位误差。设备内置温度传感器持续监测电机温度，温度超过阈值输出告警信号，保护振镜不被高温损坏。
安装要求 扫描头固定在激光设备刚性机架，安装机架具备足够刚性，避免高速扫描振动造成加工偏差。水冷管路按照铭牌标识接入，水路必须使用去离子冷却水，控制水温与流量。控制线缆选用屏蔽专用线缆，屏蔽层单点接地，远离激光器动力电缆。405nm 紫外激光光路严格同轴对准，完成光路校准。接线完成后，在激光控制软件完成振镜标定、场镜畸变校正，完成加工幅面校准。设备外壳可靠接地。
使用注意事项 光学镜片禁止徒手触碰，镜片表面沾染粉尘只能使用专用光学擦拭工具清洁；冷却水必须使用去离子水，水路定期更换，防止水垢堵塞水冷通道；设备运行环境必须防尘，粉尘进入光学腔体将造成镜片镀膜损伤；加工前完成光路校准，光路偏移会造成加工位置偏差；禁止超出额定扫描角度运行，避免镜片撞击机械限位；停机后等待振镜冷却再关闭水冷系统；紫外激光作业佩戴对应激光防护眼镜。
