描述

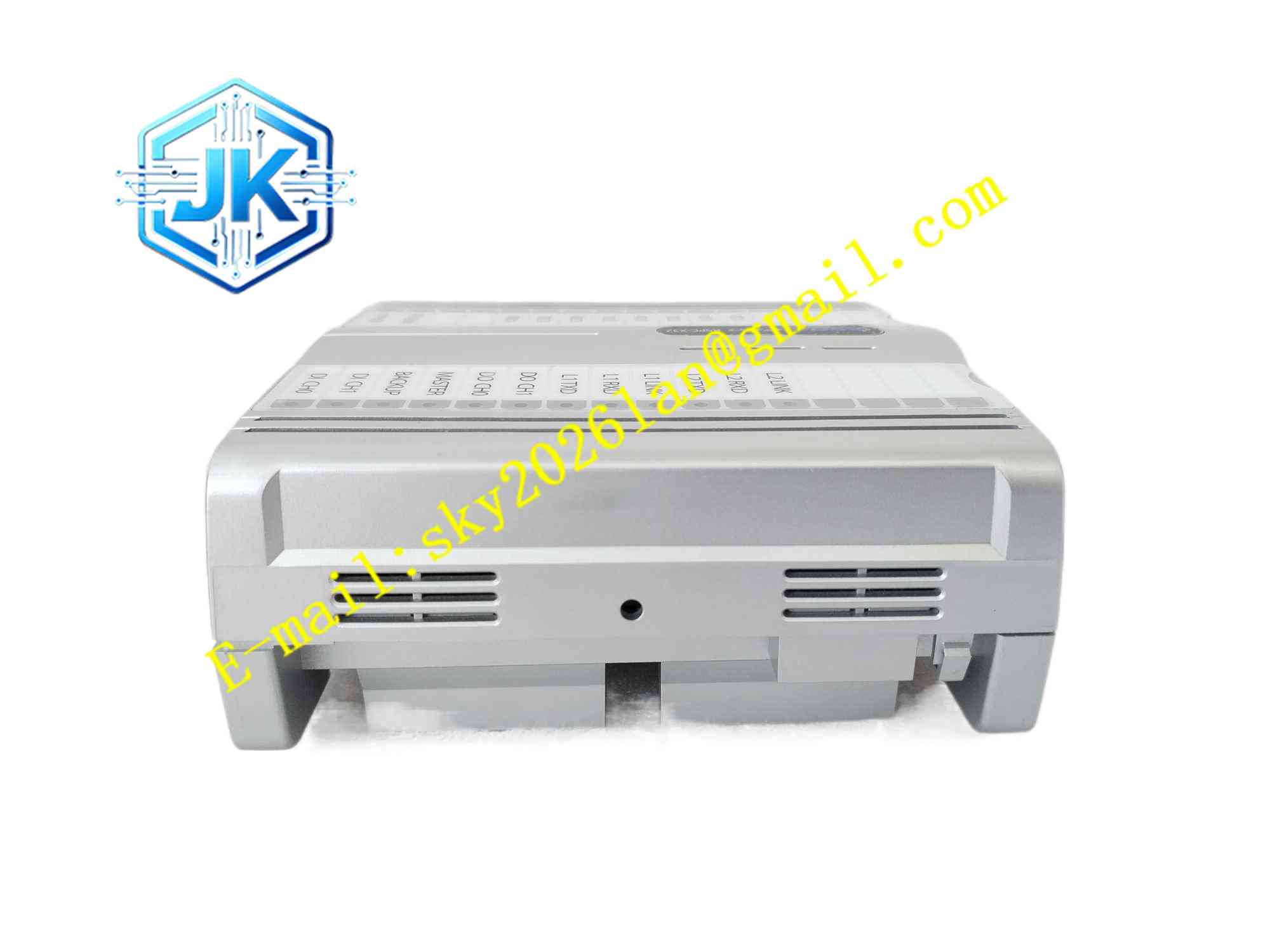

SAMSUNG RSPC-X32
技术规格
- 产品类型：远程数字 I/O 模块
- 总通道数：32 数字通道
- 输入输出配置：按系统定义
- 现场总线：工业串行现场总线
- 电源：DC24V
- 输入信号：DC24V 离散信号
- 输出类型：晶体管输出
- 工作温度：0 °C 至 +60 °C
- 存储温度：-20 °C 至 +70 °C
- 湿度：5% 至 95%，无凝露
- 防护等级：IP20
- 安装方式：DIN 导轨
- 指示：每通道 LED 状态
功能特点
- 32 通道数字 I/O 工厂自动化
- 高速现场总线与主 PLC 通信
- 每通道 LED 状态指示
- 输出通道过载和短路保护
- 现场侧与内部逻辑电气隔离
- DIN 导轨快速安装
- 模块化扩展
- 通道故障诊断上报
- 离散生产信号快速响应
- 紧凑设计节省柜内空间
应用场景
- 汽车装配生产线
- 输送带物料搬运控制
- 包装机信号采集
- 自动化立体仓库料位传感器
- 通用工厂离散自动化
材质构成
- 外壳：阻燃工程塑料
- 电路板：FR4
- 半导体：光耦隔离、输出晶体管
- 端子：防振螺钉端子
- LED：状态指示灯
- 安装夹：塑料 DIN 卡
结构特征
- 窄长矩形 DIN 导轨塑料外壳
- 前面板每通道 LED
- 上下螺钉端子
- 内部逻辑、隔离、输出驱动电路
- 后侧 DIN 弹簧卡
- 全封闭塑料外壳
工作原理 现场传感器和限位开关接数字输入端子。光耦隔离现场 24V 信号并传输到内部逻辑芯片。模块通过现场总线将输入状态上传主 PLC。收到 PLC 输出命令后内部晶体管切换 24V DC 驱动现场执行器。诊断电路监测输出短路过载，异常时故障指示。
安装要求
- 卡在控制柜内标准 35mm DIN 导轨上
- 正确极性接 DC24V 电源
- 现场传感器和执行器接对应端子
- 设置现场总线站地址
- 环境温度 0 °C 至 +60 °C
- 信号接线与大功率交流电缆分开
- 机柜接地
使用注意事项
- 数字 I/O 端子不得接交流电压
- 现场总线地址网络内唯一
- 单输出通道不超过最大负载电流
- 备用模块存放干燥环境
- 定期检查端子螺钉紧固
- 更换模块时防静电
- 柜内避免油污粉尘积聚
