描述

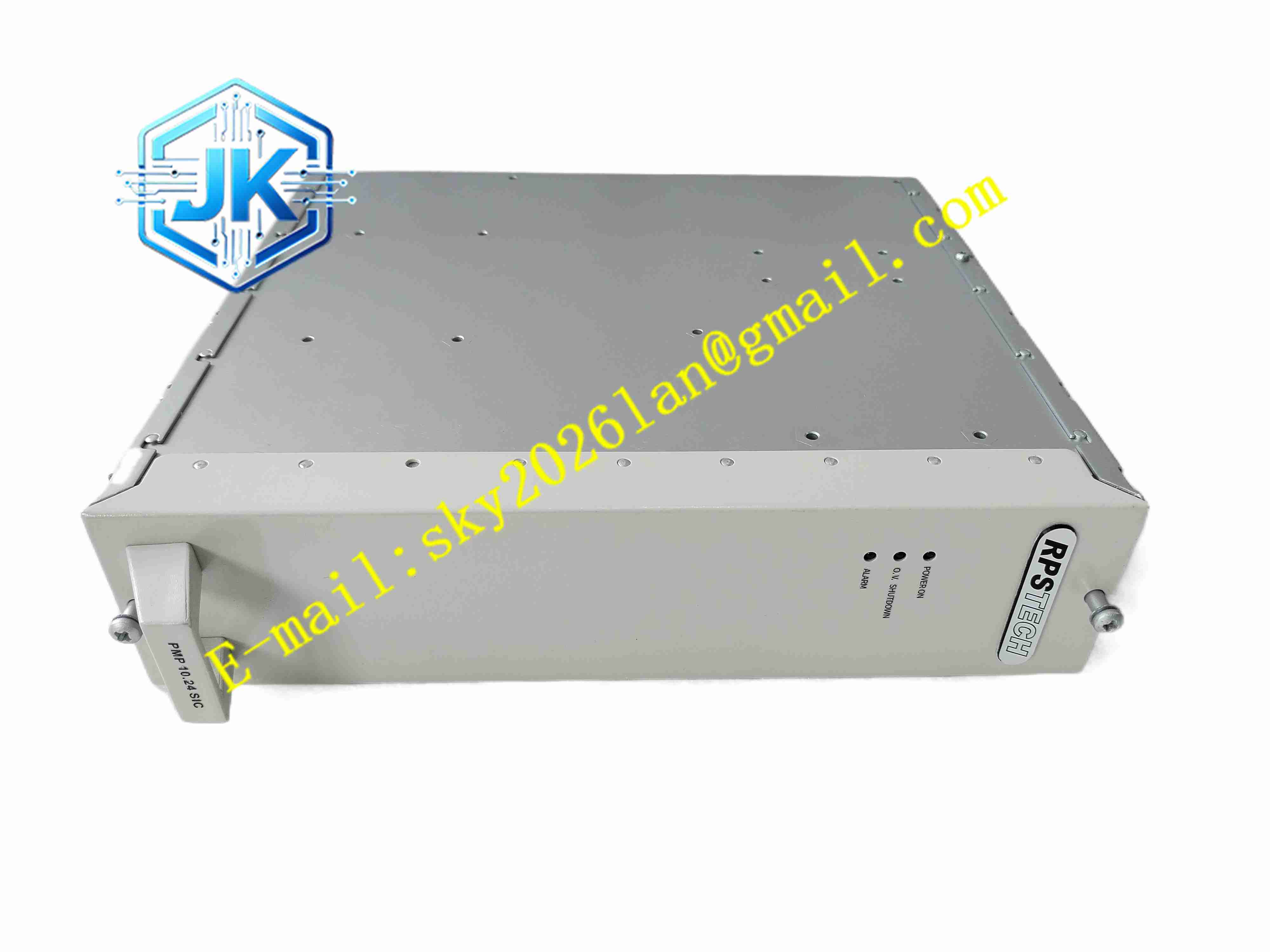

RPSTECH DMP10.24
技术规格
- 通道数量：10 路数字输出
- 输出电压：DC24V
- 单通道驱动电流：最大 0.2A
- 模块总电流：最大 2A
- 背板接口：系统专用机架背板总线
- 供电：机架背板供电
- 工作温度：-25℃～+60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 安装方式：机架插卡式安装
- 相对湿度：5%～95%，无冷凝
功能特点
- 10 路独立 DC24V 数字输出，每通道独立短路、过流保护
- 单通道故障隔离，单路短路不会造成整模块失效
- 背板高速总线接收控制器输出指令，驱动现场执行元件
- 每通道独立 LED 状态指示灯，直观显示通道通断状态
- 上电硬件自检，检测背板通讯、电源、通道硬件故障
- 支持热插拔，模块更换不中断整套控制系统运行
- 非易失存储器保存模块地址与硬件配置信息
- 输出回路内置浪涌吸收电路，抑制感性负载反向电动势
- 高 EMC 抗扰度，适配工业现场强干扰环境
应用场景
- 化工、水处理 DCS 系统电磁阀驱动
- 电厂辅助控制系统开关量输出
- 工厂自动化 PLC 系统指示灯、继电器驱动
- 油气装置现场阀门执行机构控制
- 暖通、楼宇自控系统执行器输出
材质构成
- 前面板：阻燃工程塑料
- 主 PCB：FR4 多层玻纤电路板，三防涂层
- 输出器件：PNP 功率输出芯片
- 背板连接器：镀金边缘连接器
- 接线端子：镀锡铜合金螺丝端子
- 无源元件：浪涌吸收二极管、ESD 保护器件、电阻电容
结构特征
- 标准机架插卡式结构，可直接插入系统机架插槽
- 前面板配置每通道 LED 指示灯与型号标识
- 前端螺丝端子排，用于现场负载接线
- 后端镀金边缘连接器，连接机架背板总线与电源
- 电路板通道之间隔离设计，单通道故障隔离
- 两侧带锁扣，固定模块，防止振动松脱
工作原理 DCS/PLC 主控制器通过机架背板总线下发输出指令，模块接收指令后，驱动对应通道功率输出芯片，输出 DC24V 信号驱动现场电磁阀、继电器、指示灯。每通道实时监测回路电流，检测到短路或过流时，立即关断该通道输出，同时上报故障。面板 LED 同步显示每一路通道输出状态。感性负载回路内置吸收二极管，吸收反向电压，保护输出芯片。
安装要求
- 佩戴防静电手环，将模块插入机架指定插槽，锁紧两侧锁扣
- 现场负载线缆使用屏蔽电缆，屏蔽层单点接地
- 输出信号线与大功率动力电缆分开敷设
- 控制系统机架可靠保护接地
- 机柜保持通风干燥，防止凝露
- 环境温度维持 – 25℃～+60℃
使用注意事项
- 驱动电磁阀、接触器等感性负载时，确认浪涌吸收回路正常
- 插卡前检查背板镀金连接器无氧化、变形
- 带电插拔模块，仅在系统支持热维护模式下执行
- 检修前断开机架电源，禁止触碰电路板元件
- 定期检查端子紧固状态，防止接触不良
- 故障排查时查看面板 LED，定位故障通道
- 备件存放于防静电包装内
