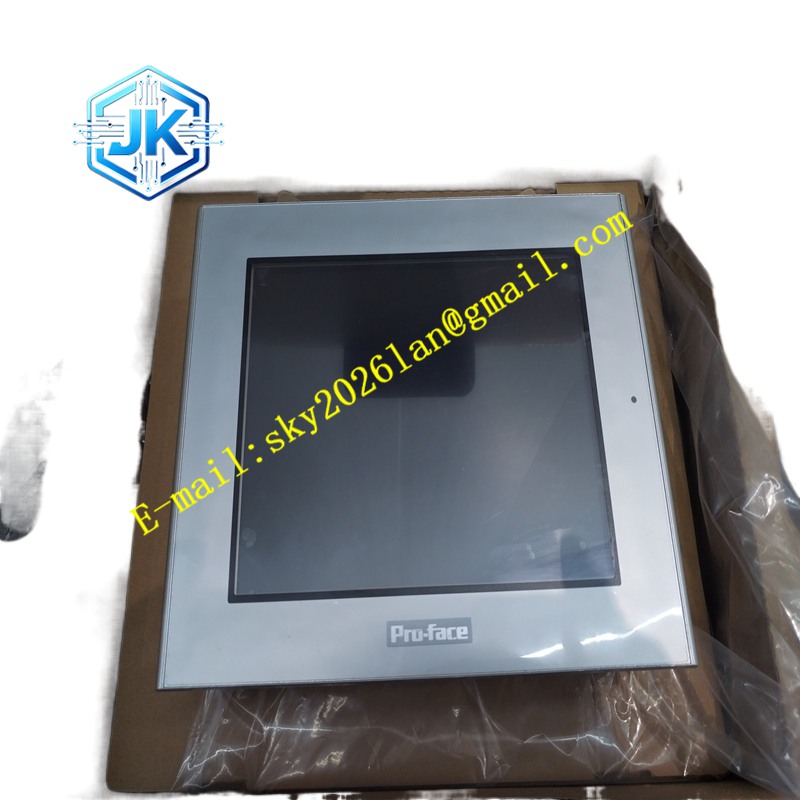

Pro-Face AGP3400-S1-D24
技术规格 显示屏尺寸 7.5 英寸 TFT 彩色液晶；分辨率 640×480；24V 直流供电；内置 RS232、RS485 串行通讯口；支持以太网扩展；触摸类型为模拟电阻式触摸；工作温度 0℃至 50℃；前面板防护等级 IP65；支持多品牌 PLC 协议通讯；画面存储容量内置闪存。
功能特点 制作可视化操作画面，包含按钮、数值显示、柱状图、趋势曲线、报警弹窗等控件。和 PLC、变频器、仪表建立通讯，读写寄存器数据。支持配方存储功能，可保存多套产品工艺参数。内置报警日志，自动记录故障信息与触发时间。支持屏幕权限分级管理，设置操作员、管理员不同访问权限。支持画面上传下载，通过软件进行工程编辑。具备屏幕保护功能，延长液晶使用寿命。
应用场景 注塑成型设备、包装自动化产线、机床控制系统、污水处理控制柜、暖通空调机组、物料输送流水线。
性能参数 触摸响应速度小于 100ms；画面切换流畅无卡顿；数据轮询周期稳定；闪存掉电数据不丢失；通讯链路具备重连机制。
材质构成 前面板为阻燃 PC 塑料；触摸面板为电阻式 PET 薄膜；液晶背光组件为 LED 光源；PCB 主板使用 FR-4 阻燃板；接线端子触点为镀镍铜合金。
结构特征 嵌入式面板安装，自带固定卡扣；正面密封胶圈，防水防油；背部设有电源端子、通讯端子；散热采用自然对流，无散热风扇；内部电路板分区，通讯接口独立布局。
工作原理 触摸屏捕捉触摸坐标信号，传输到内部处理器。处理器按照工程画面配置，转化为对应寄存器读写指令，通过通讯线发送至 PLC 等控制器。同时持续轮询下位设备寄存器数据，将数值、状态刷新到液晶画面上，报警触发时弹出提示窗口。
安装要求 控制柜面板切割标准开孔，放入触摸屏并锁紧背部卡扣；接入稳压 24V 直流电源；使用屏蔽通讯线缆连接 PLC；通讯线远离动力电缆；完成工程画面下载，设置通讯协议与站号；通电测试触摸、数据读写功能。
使用注意事项 禁止使用尖锐硬物按压触摸面板；前面板避免长时间接触强腐蚀性切削液；供电电源增加浪涌保护；通讯线缆屏蔽层单端接地；不要在带电状态下插拔串口。
