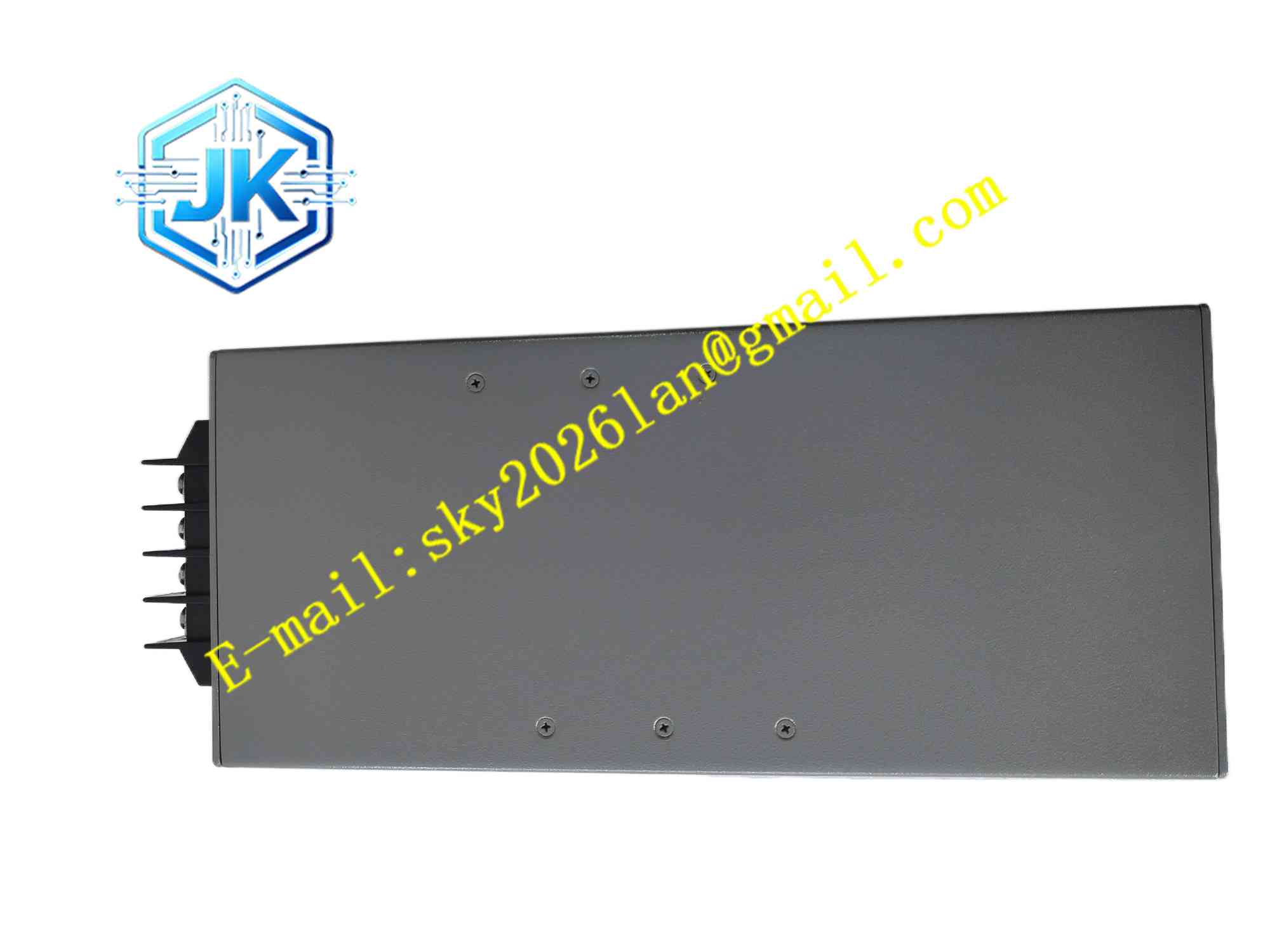

PIONEER MAGNETICS PM3326B-6-1-2-E
技术规格 输入直流电压范围：18V ~ 36VDC，标称输入 24VDC 输出直流规格：12VDC，输出精度 ±2% 额定输出电流：6A，额定功率 72W 转换效率：满载条件下大于 90% 输出纹波噪声：峰峰值小于 30mV 线性调整率：±0.2% 负载调整率：±0.5% 隔离耐压：输入侧与输出侧电气隔离 保护功能：输入反极性保护、输出过流保护、短路保护、过热保护 工作温度：-20℃ ~ +85℃，70℃以上需要降额使用 储存温度：-40℃ ~ +100℃ 相对湿度：5% ~ 95%，无凝露 安装方式：PCB 焊接安装，可选外壳加固 冷却方式：自然对流散热，大功率工况可加装散热片 引脚接口：直插式金属引脚
功能特点 宽幅直流输入，适配 24V 直流母线电压波动场景，母线电压在 18~36V 区间变化，输出 12V 电压保持稳定。 输入输出电气隔离，阻断输入输出回路地环路干扰，保护后端负载不受前端浪涌冲击。 多重保护功能，电源反接不会直接烧毁模块；输出短路、过载、内部超温时模块自动进入保护闭锁，故障移除后自动恢复输出。 高转换效率，工作发热低，降低整机控制柜热负荷。 低输出纹波噪声，适合给精密采集板卡、嵌入式处理器供电，减少电源噪声对信号采集的干扰。 紧凑 PCB 板载结构，节省设备内部安装空间，适配嵌入式机箱高密度布局。 长时间连续运行稳定性强，满足车载、工业 24 小时不间断运行工况。 EMC 电磁兼容满足工业标准，在变频器、大功率电机附近依然稳定工作。
应用场景 工业嵌入式控制板卡供电，轨道交通车载电子设备，通信基站直流供电系统，军工嵌入式装备，机器人内部 24V 转 12V 电源转换，自动化设备直流母线降压模块。
性能参数 输入电压在额定区间波动时，输出电压偏差控制在 ±2% 以内。 负载从空载切换至满载，输出电压跌落幅度小，负载瞬态响应速度快。 满载工作下模块温升可控，加装散热片可提升高温环境持续输出能力。 短路保护响应迅速，输出短路瞬间限流，不会造成前端供电回路损坏。 长期连续运行，输出电压漂移量极低，隔离性能无衰减。
材质构成 PCB 基板：FR4 玻纤环氧多层印制板，金属化孔加固。 核心元器件：高频功率 MOS 管，隔离高频变压器，PWM 控制芯片，输出整流二极管，LC 滤波电感、电容，保护采样电路。 外壳（可选）：铝合金金属外壳，表面阳极氧化。 引脚：镀锡铜直插引脚。 绝缘材料：变压器骨架、耐高温绝缘胶带。
结构特征 紧凑型板载直插式结构，元器件高密度贴装在 PCB 板上，输入输出引脚分布在板体两端，便于焊接至主板。 电路板分区布局，输入 EMI 滤波区、高频隔离变换区、输出滤波保护区分区布置，强弱电走线分离，降低开关噪声串扰。 高频变压器实现输入输出电气隔离，功率器件布局预留散热空间。可选铝合金全包外壳，提升电磁屏蔽效果，辅助散热。
工作原理 外部 18~36V 直流电压接入模块输入引脚，经过输入 EMI 滤波电路，抑制输入侧高频噪声。PWM 控制芯片驱动功率 MOS 管高频通断，电能送入隔离高频变压器原边，变压器副边感应出低压交流电能，经过整流、LC 滤波电路，输出稳定 12V 直流电压供给后端负载。采样电路实时监测输出电压、输出电流与模块内部温度，一旦检测到反接、过流、短路、超温，保护电路立即闭锁 PWM 输出，切断功率变换。故障消除后，模块自动重启恢复供电。
安装要求 PCB 板焊接前释放人体静电，静电会损坏模块内部半导体芯片。 将模块直插引脚焊接至主控板 PCB 焊盘，保证焊盘充分润湿，无虚焊、冷焊。 输入回路串联熔断器，作为前端过载保护。 模块周边预留通风间隙，高温工况加装适配散热片，使用导热硅胶垫贴合模块功率器件。 输入输出线缆使用足够截面积导线，减少线路压降。 整机外壳可靠接地，提升 EMC 抗干扰能力。 焊接完成上电，测量输出 12V 电压，验证空载、满载输出稳定性，测试短路保护功能。
使用注意事项 焊接温度与焊接时间严格遵守规格书，高温长时间焊接会损坏模块内部器件。 输入电压不可超出 18~36V 额定区间，高压会击穿前端电路。 模块不可在凝露环境下长期运行，凝露造成绝缘下降，引发漏电故障。 定期检查焊接焊点，振动环境下虚焊会造成电源输出中断。 输出电压异常优先检查输入直流电压、前端熔断器，再排查模块硬件。
