描述

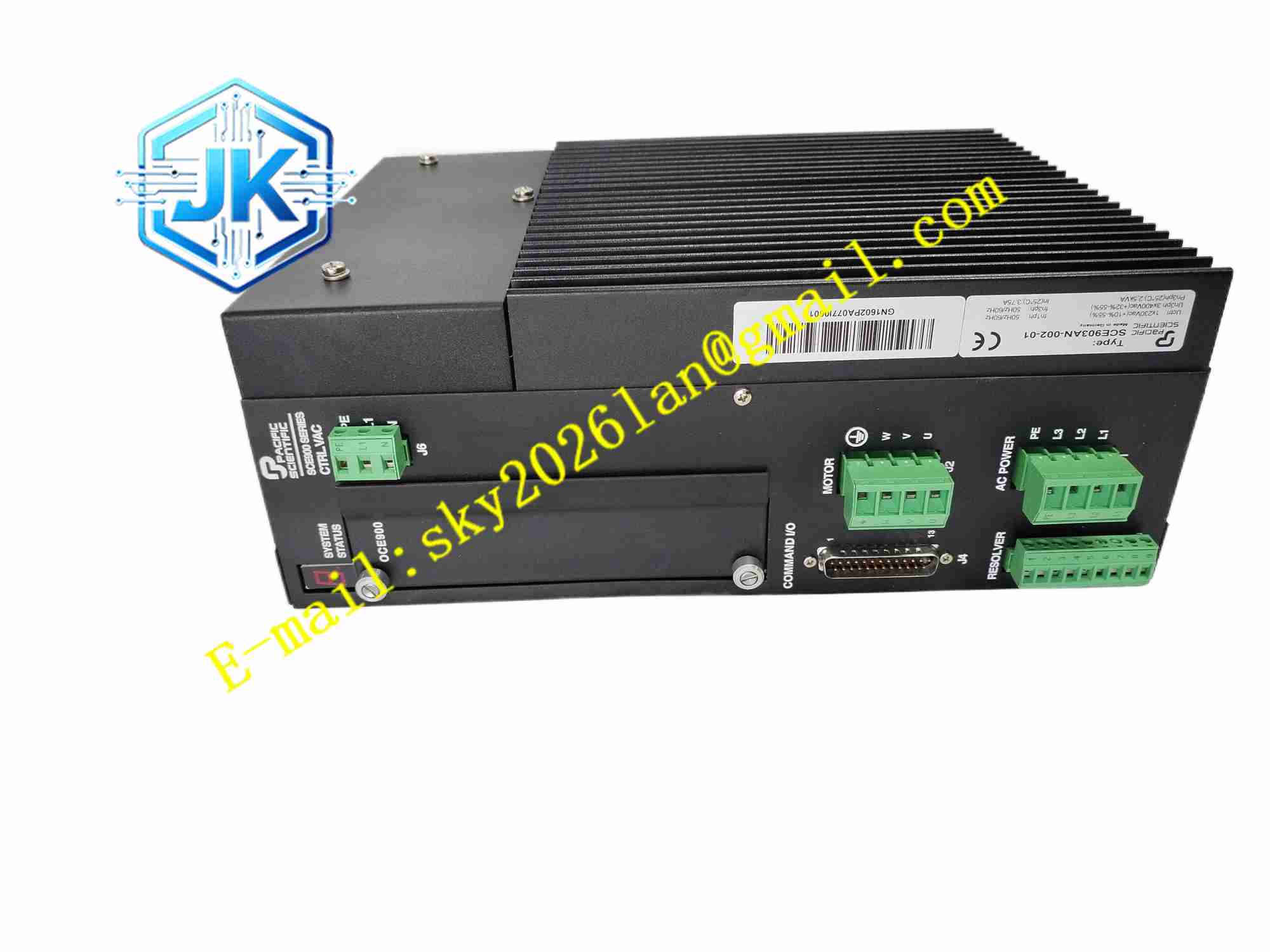

PACIFIC SCIENTIFIC SCE903AN-002-01
技术规格 型号：SCE903AN-002-01 品牌：PACIFIC SCIENTIFIC 控制模式：位置闭环、速度闭环、扭矩闭环 输入电源：单相 AC 110~240V 额定输出电流：3A 编码器接口：增量编码器 指令输入：脉冲方向指令，支持总线扩展 安装方式：DIN 导轨安装 工作温度：0℃ ~ +50℃ 存储温度：-20℃ ~ +70℃ 相对湿度：5%～90%，无凝露 防护等级：IP20，柜内安装
功能特点 数字控制架构，三种控制模式软件切换。 脉冲方向指令接收，兼容主流运动控制器输出信号。 支持电机自动辨识，自动采集电机参数。 内置电子齿轮功能，方便传动比设定。 全套硬件故障保护：过流、过压、欠压、过热、编码器断线、接地故障。 前面板 LED 指示灯，显示运行和故障代码。 内置 EMI 抑制电路，降低电磁干扰。
应用场景 包装自动化设备，物料分拣输送机构，小型加工机床，装配机械手，标签印刷设备运动轴。
性能参数 位置控制定位精度稳定，重复定位误差低。 负载突变扭矩响应快速，转速波动小。 故障保护触发迅速，保护功率器件与电机。 长时间连续运行温升可控。
材质构成 外壳：钣金金属壳体，喷涂防腐涂层。 功率板：IGBT 功率模块，整流电路。 控制主板：FR4 多层 PCB，DSP 数字控制芯片，编码器接收电路。 散热件：铝合金散热片。 接线端子：螺钉端子。 指示灯：LED 状态指示灯。
结构特征 立式 DIN 导轨安装结构，背部铝合金散热片。 前面板集成状态 LED 指示灯。 上部动力端子，下部控制信号端子。 内部强弱电分区布局，功率回路和信号回路隔离。
工作原理 单相交流电接入驱动器，整流生成直流母线电压。DSP 主控接收上位脉冲位置指令，结合编码器反馈电机转子位置转速，运算输出 PWM 信号驱动 IGBT 逆变电路，输出三相变频交流电驱动伺服电机。实时监测电流、电压、内部温度，出现异常切断功率输出，锁存故障代码。
安装要求 垂直固定在 NS35 DIN 导轨。 电机动力电缆、编码器电缆使用屏蔽线缆，分开布线。 屏蔽层单点接地。 上电使用调试软件执行电机辨识，整定控制环参数。 驱动器四周预留通风空间。 动力端子按照扭矩要求紧固。
使用注意事项 断电后等待母线电容放电完毕，再开盖维护。 动力电缆和编码器信号线禁止同槽布线。 负载不可长期超过额定电流。 定期清理散热片灰尘，防止过热。 参数修改后空载测试，确认动作正常再投入负载运行。
