描述

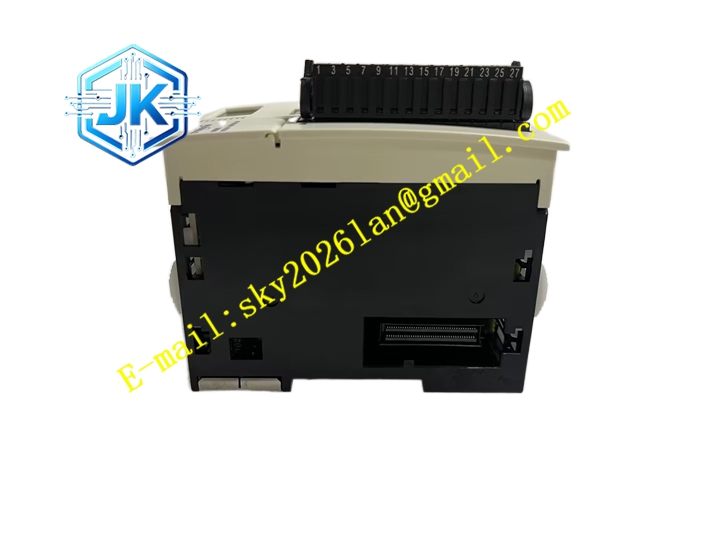

Omron TJ1-MC16
技术规格 最大控制轴数 16 轴；脉冲输出最高 5MHz；支持直线插补、圆弧插补；电子凸轮、电子齿轮功能；支持 A/B 相编码器反馈；支持原点搜索、限位处理；背板总线与 TJ 系列 PLC CPU 通讯；DC24V 外部供电；工作温度 0℃至 55℃。
功能特点 单模块支持 16 轴独立或同步运动控制；高速脉冲输出，适配脉冲伺服；独立运动运算，减轻 PLC CPU 运算负荷；内置丰富运动指令，支持 G 代码；软限位、硬件限位双重保护；实时采集编码器位置反馈；运动轨迹程序可独立存储；通道 LED 状态指示；支持手动点动、原点回归。
应用场景 自动化装配设备；多轴搬运机械手；印刷、模切卷材同步设备；激光加工设备；食品包装多轴机械；电子元件组装设备。
性能参数 脉冲输出精度高；多轴同步误差小；插补运算响应快；限位保护触发迅速；编码器反馈采样稳定。
材质构成 阻燃塑料外壳；玻纤 PCB 电路板；高速脉冲驱动芯片；光电隔离器件；镀金背板连接器；LED 状态指示灯；三防涂层。
结构特征 机架式插拔模块，直接插入 TJ 系列 PLC 机架插槽；正面多通道状态指示灯；背部背板金手指对接 PLC 背板总线；模块下部端子排，用于伺服脉冲、编码器接线。
工作原理 PLC CPU 下发运动任务指令至 TJ1-MC16 模块，模块内部专用运动处理器执行插补算法，输出高速脉冲序列给到伺服驱动器。编码器采集电机位置反馈回模块，形成位置闭环。模块实时监测硬件限位、跟随误差，一旦触发保护条件，立即停止脉冲输出。运动状态数据上传至 PLC CPU 用于逻辑联锁。
安装要求 安装在 Omron TJ 系列 PLC 机架；脉冲与编码器线缆使用差分屏蔽线；信号线远离伺服动力电缆；模块外壳可靠接地；机柜通风散热。
使用注意事项 修改运动程序前设备切手动低速模式；脉冲信号线接线避免短路；伺服感性回路增加浪涌吸收；插拔模块断电操作；定期备份运动程序与轴参数。
