描述
NK Technologies AG1-SDT1-24U-DEN-A55
技术规格 霍尔非接触式直流电流传感；供电直流 24V；输出 4-20mA 模拟信号；单根导线穿过传感窗口；型号量程按照 A55 定义；具备过载信号输出；工作温度区间 – 20℃至 60℃；内置信号滤波电路。
功能特点 非接触式测量直流电流，不需要切断主回路，导线直接穿过传感器窗口；将直流电流大小线性转换为 4-20mA 标准电流信号，送入控制系统；内置信号滤波，抑制直流回路高频噪声；具备过载检测，电流超过阈值可输出报警信号；测量回路和主功率回路电气隔离，保护控制系统。
应用场景 光伏直流汇流柜、蓄电池储能系统、直流电机驱动柜、直流电源设备，PLC/DCS 直流电流在线监测、过载保护。
性能参数 电流测量线性度稳定；零点漂移小；响应速度固定；主回路和信号回路隔离耐压高。
材质构成 传感器外壳阻燃 ABS 工程塑料；内部霍尔芯片、信号调理 PCB 基材 FR-4；信号接线端子镀镍；窗口内部绝缘衬垫为耐高压塑料。

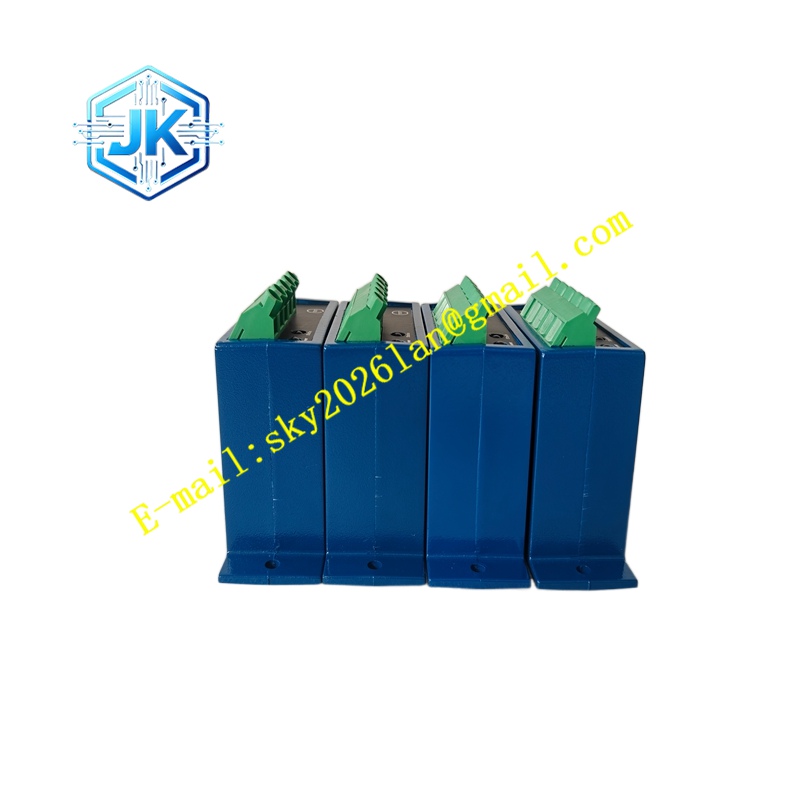

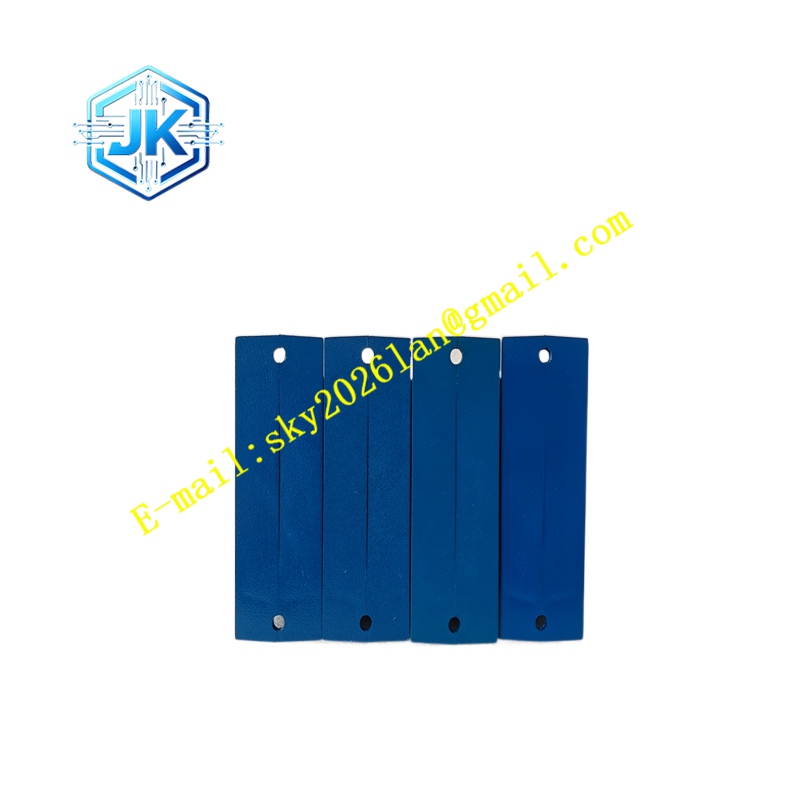

结构特征 方形一体化传感壳体；壳体中部为穿线窗口，直流动力导线直接穿过窗口；壳体侧面设置信号接线端子，接入 24V 供电与 4-20mA 输出线缆；壳体预留安装孔，支持螺丝固定在柜体内部；壳体正面设置电源、故障指示灯。
工作原理 直流导线流过电流会产生磁场，霍尔元件感应磁场强度，转换为微弱电压信号；内部调理电路放大、滤波、标定信号，转换成 4-20mA 标准电流输出；电流数值超出设定阈值，传感器触发过载报警信号。
安装要求 固定在控制柜内部绝缘安装面；直流动力单根导线穿过传感器窗口，多根直流线缆不可混穿；4-20mA 信号线采用屏蔽双绞线，屏蔽单点接地；核对供电极性，上电后完成零点与满量程标定。
使用注意事项 不要将交流动力线缆穿过窗口，该型号仅适配直流电流；导线在窗口居中布置，减少测量误差；信号线远离大功率直流母线；信号异常优先检查穿线方式、供电电压，再排查传感器本体。
