描述

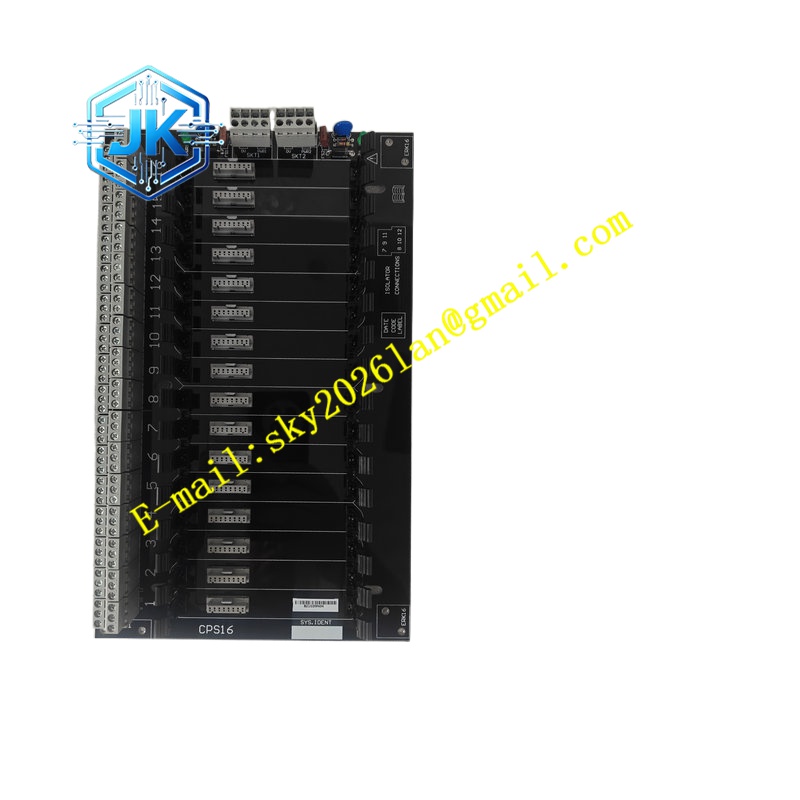

MTL CPS16
技术规格 16 个模块插槽；供电电压 DC21V~35V；安全区侧采用螺丝夹紧式端子；端子适配最大 2.5mm² 线缆；不含模块自重 419g；支持 DIN 导轨安装、面板安装；配套附件包含接地排套件、标签条、备用熔断器。
功能特点 背板统一为 16 支安全栅模块提供总线电源；集中转接现场本安信号与控制室侧信号；单模块插槽独立熔丝保护，单路故障不影响其余 15 路；端子螺丝夹紧结构，抗振动防松脱；支持本安回路接地汇集。
应用场景 化工、石化、炼油防爆 DCS 机柜；现场 4-20mA 本安信号集中隔离；天然气处理厂控制系统；制药防爆车间信号柜。
材质构成 背板 PCB 阻燃 FR4 基材；外壳阻燃塑料；铜合金镀金接线端子；金属接地导轨。
结构特征 长条形背板基座，正面 16 个竖向插槽，每个插槽对应一套信号端子；基座底部预留 DIN 导轨卡扣；侧边电源输入与接地端子。
工作原理 控制室侧 4-20mA 信号接入背板端子，背板总线为插槽内安全栅供电；安全栅完成本安能量限制，信号转接至现场防爆仪表；单通道短路时独立熔丝熔断，隔离故障回路。
安装要求 安装在安全区控制柜内部，不可直接安装在危险区；背板可靠连接保护地；线缆按照本安规范，本安线缆与动力电缆分开敷设；端子紧固扭矩按照规格执行。
使用注意事项 危险区侧仪表接线断电操作；插槽必须匹配对应型号 MTL 安全栅；定期检查端子紧固状态；更换熔断器必须使用原厂指定规格熔丝。
