描述

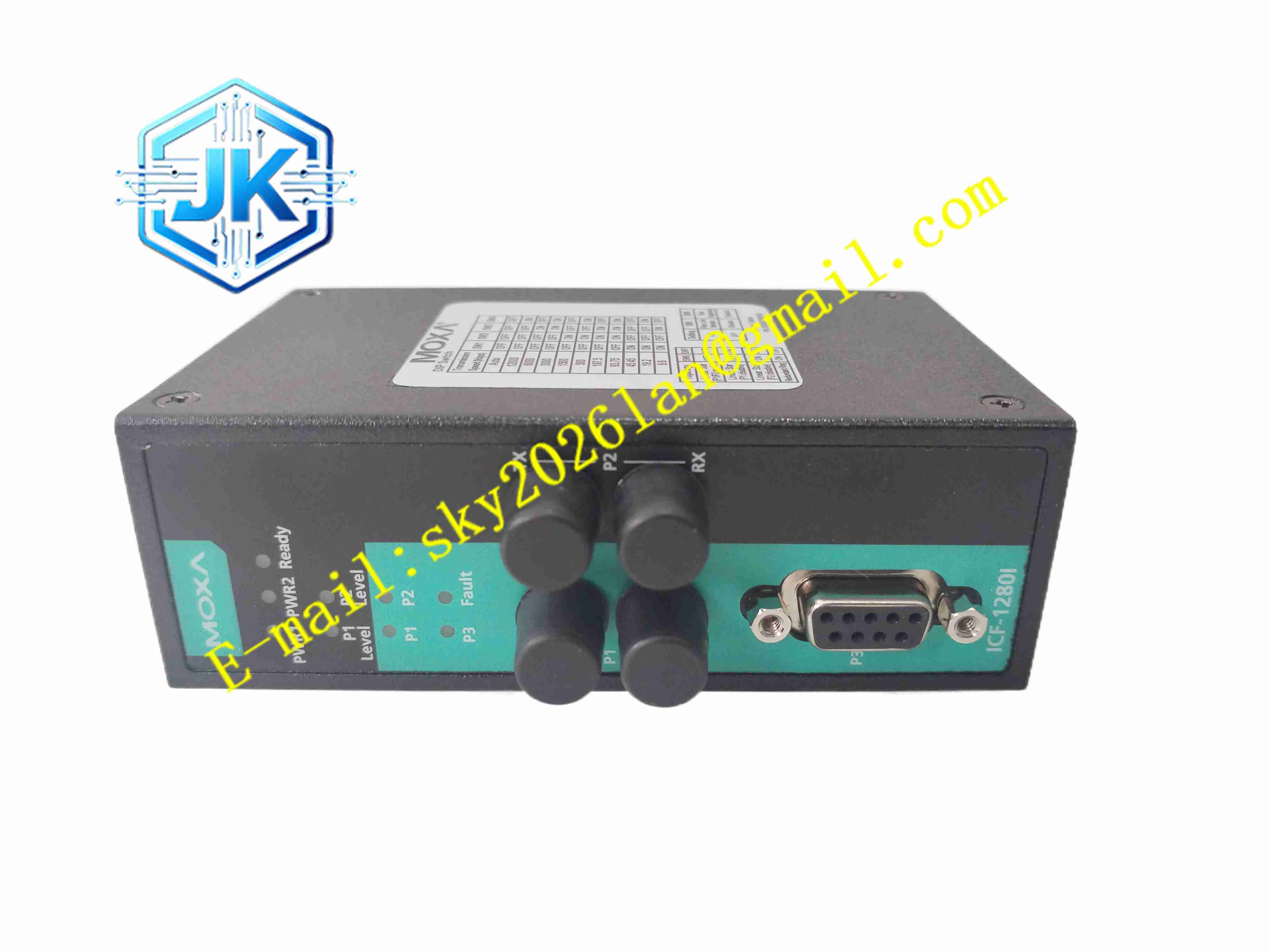

MOXA ICF-1280I-M-ST-T
技术规格
- 总线协议：PROFIBUS DP
- 光纤接口：多模光纤，ST 接口
- 光纤波长：1310nm
- 光纤类型：62.5/125μm 或 50/125μm 多模
- 最大光纤距离：4km（多模）
- PROFIBUS 波特率：9.6kbps～12Mbps 自适应
- 电气隔离：2000VDC 信号隔离
- 供电电源：DC12～48V，冗余双电源输入
- 整机功耗：最大 4.2W
- 工作温度：-40℃～+75℃（宽温型 T 后缀）
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% 无凝露
- 防护等级：IP30
- 安装方式：DIN 导轨安装
- 认证：CE、FCC、UL、ATEX 可选
功能特点
- PROFIBUS DP 电气信号与多模光纤信号双向转换，延长 PROFIBUS 网络距离
- 2000VDC 电气隔离，隔离 PROFIBUS 两端地电位，阻断共模干扰
- 冗余双电源输入，单路电源故障不中断工作
- 光纤链路自动诊断，链路中断时继电器告警输出
- 宽温设计 – 40℃～+75℃，适应户外、严寒、酷暑工业现场
- Turbo Ring 冗余光纤环网，单链路故障 20ms 内切换
- PROFIBUS 总线终端电阻内置，可通过拨码启用
- LED 状态指示灯：电源、光纤 RX/TX、PROFIBUS 通讯、故障
- 紧凑 DIN 导轨安装，节省控制柜空间
- 高 EMC 抗干扰，满足工业现场电磁兼容标准
应用场景
- 工厂自动化 PROFIBUS DP 网络光纤长距离延伸
- 电力变电站 PROFIBUS 电气隔离与抗干扰
- 轨道交通信号系统 PROFIBUS 光纤传输
- 冶金、造纸厂区跨车间 PROFIBUS 网络
- 石油化工危险区域 PROFIBUS 总线隔离
材质构成
- 外壳：铝合金压铸壳体，喷塑防腐
- PCB 主板：FR4 多层玻纤电路板，三防涂覆
- 光器件：多模光纤收发模块，ST 陶瓷接口
- 总线器件：PROFIBUS 隔离收发芯片、光耦隔离
- 无源元件：TVS 浪涌二极管、金属膜电阻、陶瓷电容
- 端子：螺丝紧固镀铜端子，ST 光纤适配器
结构特征
- 窄型 DIN 导轨金属壳体，35mm 导轨卡扣安装
- 正面布置 LED 状态指示灯、ST 光纤接口、PROFIBUS DB9 接口
- 侧面电源与继电器告警输出端子
- 内部电路分区，PROFIBUS 电气区、光电转换区、电源区物理隔离
- 金属壳体屏蔽，降低电磁辐射
- 无风扇自然散热，无运动部件
工作原理 PROFIBUS DP 电气差分信号通过 DB9 接口进入模块，隔离收发芯片将信号转换为数字逻辑电平。光纤发射模块将电信号调制为 1310nm 光信号，通过多模光纤发送至远端对应模块。接收端光信号转换回电气 PROFIBUS 差分信号，输出至 PROFIBUS 总线。模块实时监测光纤链路光功率，链路中断时触发继电器告警输出。冗余双电源电路实时监测两路供电，单路故障自动切换。
安装要求
- 卡扣固定在 35mm DIN 导轨
- 多模光纤使用 ST 接头，光纤端面清洁
- PROFIBUS 电缆使用屏蔽双绞线，总线两端接终端电阻
- 冗余双电源分别接入独立电源回路
- 光纤弯曲半径不小于 30 倍光纤外径
- 电源与信号端子接线按图纸
- 控制柜温度维持 – 40℃～+75℃
使用注意事项
- 光纤端面禁止手触碰，脏污用专用清洁笔清洁
- PROFIBUS 总线波特率两端必须一致
- 环网拓扑必须首尾相接形成闭环
- 继电器告警触点仅用于无源信号，不可接入高压
- 拆装光纤佩戴防静电手环
- 备件存放于干燥环境，光纤接头加盖防尘帽
