描述

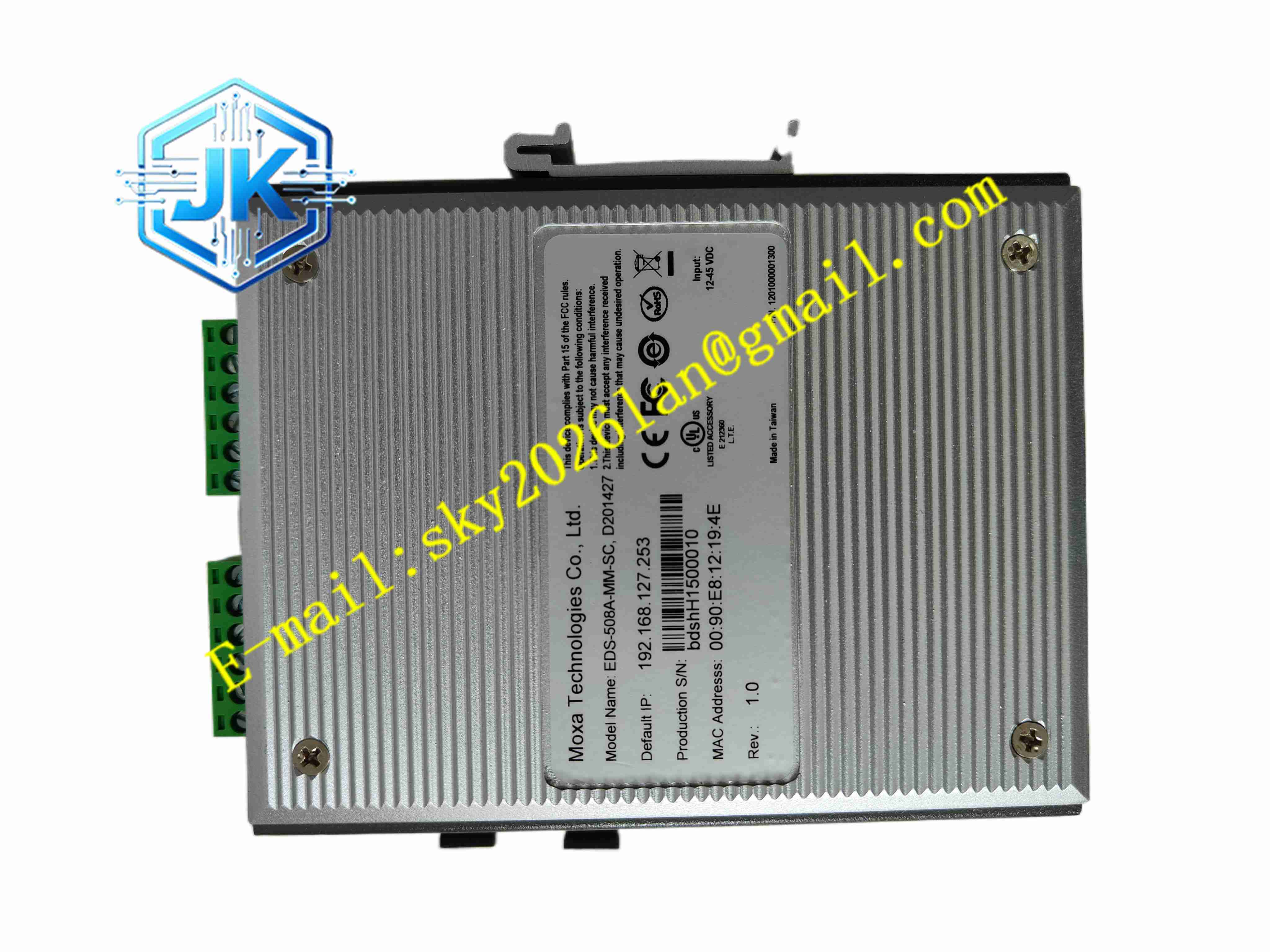

MOXA EDS-508A-MM-SC
技术规格
- 端口配置：6×10/100Base-T (X) RJ45 电口，2×100BaseFX 多模 SC 光口
- 光纤参数：多模光纤，传输距离 2km
- 网络协议：IEEE802.3、802.3u、802.1D、802.1w (RSTP)、802.1s (MSTP)、802.1Q (VLAN)、802.1p (QoS)、802.3ad (LACP)
- 环网协议：Turbo Ring / Turbo Chain，故障恢复时间小于 20ms
- 供电电压：DC12V～48V 双冗余电源输入
- 功耗：最大 6.2W
- 工作温度：宽温型号 – 40℃～+75℃；标准型号 – 10℃～+60℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95%，无凝露
- 防护等级：IP30
- 外形尺寸：80.2mm × 135mm × 105mm
- 重量：1040g
功能特点
- 双冗余电源输入，一路电源故障不中断设备运行
- Turbo Ring 环网自愈技术，网络链路断裂时快速切换链路，保障通讯连续
- 支持端口 VLAN、标签 VLAN，隔离不同业务数据流，提升网络安全
- 802.1p 优先级队列，对实时控制报文优先转发，降低控制延迟
- 端口镜像功能，在线抓取报文用于故障诊断
- 链路聚合 LACP，多端口捆绑提升带宽，实现链路冗余
- 内置 Web、Telnet、串口三种管理方式，支持固件在线升级
- 端口断线、电源故障、环网故障继电器告警输出
- 强大 EMC 抗干扰能力，满足工业现场静电、浪涌、脉冲群抗扰标准
- 支持端口限速、广播风暴抑制，防止网络风暴造成系统瘫痪
应用场景
- 工厂自动化 PLC、DCS 工业以太网环网组网
- 电力变电站、光伏电站现场控制网络
- 轨道交通车载与站台自动化通讯网络
- 冶金、造纸、水处理设备控制网络
- 港口、矿山分布式设备以太网通讯
材质构成
- 外壳：压铸铝合金金属壳体，表面喷涂防锈涂层
- PCB 板：FR4 多层工业玻纤电路板，三防涂覆处理
- 光器件：多模 SC 光收发模块
- 接口组件：RJ45 金属屏蔽连接器、SC 光纤陶瓷接头
- 电源元件：隔离电源芯片、滤波电容、压敏浪涌吸收器件
- 固定卡扣：增强工程塑料 DIN 导轨卡扣
结构特征
- 金属封闭式壳体，IP30 防护，防止固体异物进入

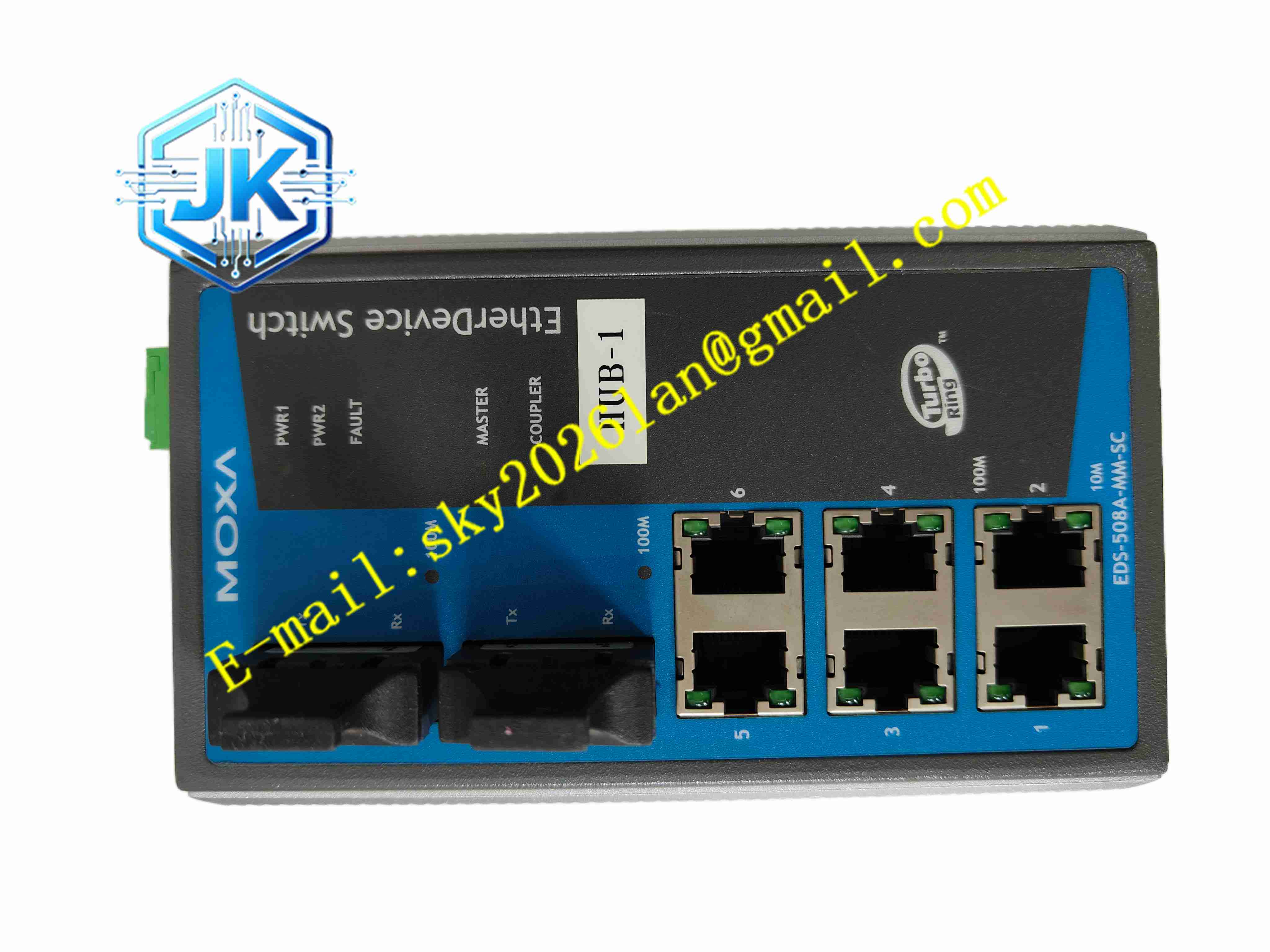

- 前面板集成 RJ45 电口、SC 光口、状态 LED 指示灯
- 侧面提供两路 DC 电源输入端子与故障继电器输出端子
- 背部配备 DIN 导轨卡扣，可选壁挂安装配件
- 内部电路分区，电源区、以太网信号区、光信号区相互隔离
- 壳体散热筋结构，依靠自然散热，无风扇设计，降低粉尘影响
工作原理 设备上电后，内部交换芯片完成二层数据包转发。接入环网模式时，Turbo Ring 协议持续监测链路状态，链路中断瞬间自动切换备用链路。VLAN 模块对数据包进行标签识别与转发隔离，QoS 模块识别报文优先级，优先转发控制类实时数据。双电源电路实时监测两路供电，任意一路掉电自动切换，同时触发继电器告警信号。Web / 串口通道接收管理员配置参数，保存至板载非易失存储器。
安装要求
- 采用标准 35mm DIN 导轨卡扣安装，也可选用壁挂配件固定在控制柜内
- 以太网电口使用屏蔽双绞线，屏蔽层单点接地
- SC 光纤使用多模光纤，光纤弯曲半径满足规格，避免过度弯折
- 两路供电线缆独立敷设，选用合适线径，降低线路压降
- 动力电缆与通讯线缆分开走线，减少电磁干扰
- 控制柜内保持干燥，环境温度控制在设备允许区间，无凝露
- 上电前完成 IP 地址、环网、VLAN 参数配置
使用注意事项
- 拆装设备佩戴防静电手环，静电会损坏板上光模块与芯片
- 光纤端面禁止触碰，灰尘会造成光功率衰减，通讯中断
- 冗余电源两路独立供电，禁止单路供电长期作为冗余模式使用
- 环网组网必须保证拓扑闭环，环网断点位置需定期巡检
- 继电器告警端子为干接点，外接回路电压不可超过额定值
- 固件升级过程不可断电，断电会造成设备固件损坏
- 备件存放于干燥防静电包装
