描述
MOXA EDS-408A-MM-SC, D201326
技术规格
品牌：MOXA
型号：EDS-408A-MM-SC
产品类型：网管型工业以太网交换机
电口数量：6 × 10/100BaseT(X) RJ45
光口数量：2 × 100BaseFX 多模 SC
交换方式：存储转发
网络标准：IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.1D-2004、IEEE 802.1p、IEEE 802.1Q、IEEE 802.1w
MAC 地址表：8K
缓冲区：1MB
电源输入：冗余双直流电源输入，典型 24V DC
报警输出：继电器报警输出
管理方式：Web 浏览器、CLI、Telnet、串口 Console、Windows 管理工具、ABC-01
冗余协议：Turbo Ring v1/v2、Turbo Chain、RSTP、STP
VLAN 功能：IEEE 802.1Q VLAN、基于端口的 VLAN、GVRP、GMRP
组播功能：IGMP Snooping v1/v2
QoS：IEEE 802.1p、TOS/DiffServ
网络管理：SNMPv1/v2c/v3、RMON、Syslog、SMTP、端口镜像、带宽管理
工业协议支持：EtherNet/IP、Modbus TCP，PN 或 EIP 型号支持 PROFINET
防护等级：IP30
外壳材质：金属
安装方式：DIN 导轨安装，可选壁挂安装
尺寸：约 53.6mm × 135mm × 105mm
重量：约 650g
工作温度：-10°C 至 60°C
存储温度：-40°C 至 75°C
工作湿度：5% 至 95%，无凝露
功能特点
支持 Turbo Ring 和 Turbo Chain 环网冗余
Turbo Ring V2 自愈时间可低于 20ms
支持 RSTP/STP 标准冗余协议
提供 6 个百兆电口和 2 个百兆多模光口
支持 IEEE 802.1Q VLAN 和端口 VLAN
支持 IGMP Snooping 组播优化
支持 QoS 优先级调度
支持端口镜像便于调试
支持 SNMP、Syslog 和邮件报警
支持带宽管理和 RMON 监控
可通过 Web、CLI、Console 和 Windows 工具管理
支持 EtherNet/IP、Modbus TCP 和 PROFINET 应用
金属 IP30 外壳适应工业环境
应用场景
工业自动化控制系统
过程控制环网
电力自动化通信网络
轨道交通监控系统
智能工厂设备联网
水处理厂远程监控
需要环网冗余的现场网络
工业以太网管理和故障诊断场景
性能参数
端口数量：8 个
电口：6 × 10/100BaseT(X) RJ45
光口：2 × 100BaseFX 多模 SC
MAC 地址表：8K
缓冲区：1MB
冗余协议：Turbo Ring v1/v2、Turbo Chain、RSTP、STP
VLAN：IEEE 802.1Q VLAN、基于端口 VLAN
组播：IGMP Snooping v1/v2
QoS：IEEE 802.1p、TOS/DiffServ
管理协议：SNMPv1/v2c/v3、RMON、Syslog、SMTP、Telnet、TFTP、LLDP、DHCP
工作温度：-10°C 至 60°C
防护等级：IP30
材质构成
金属外壳
工业级交换芯片
以太网 PHY 电路
多模 SC 光纤收发模块
电源输入保护电路
继电器报警输出电路
可插拔电源端子
状态指示灯
DIN 导轨安装卡扣
散热结构
结构特征
紧凑型金属机身
正面设置 RJ45 端口和 SC 光纤端口

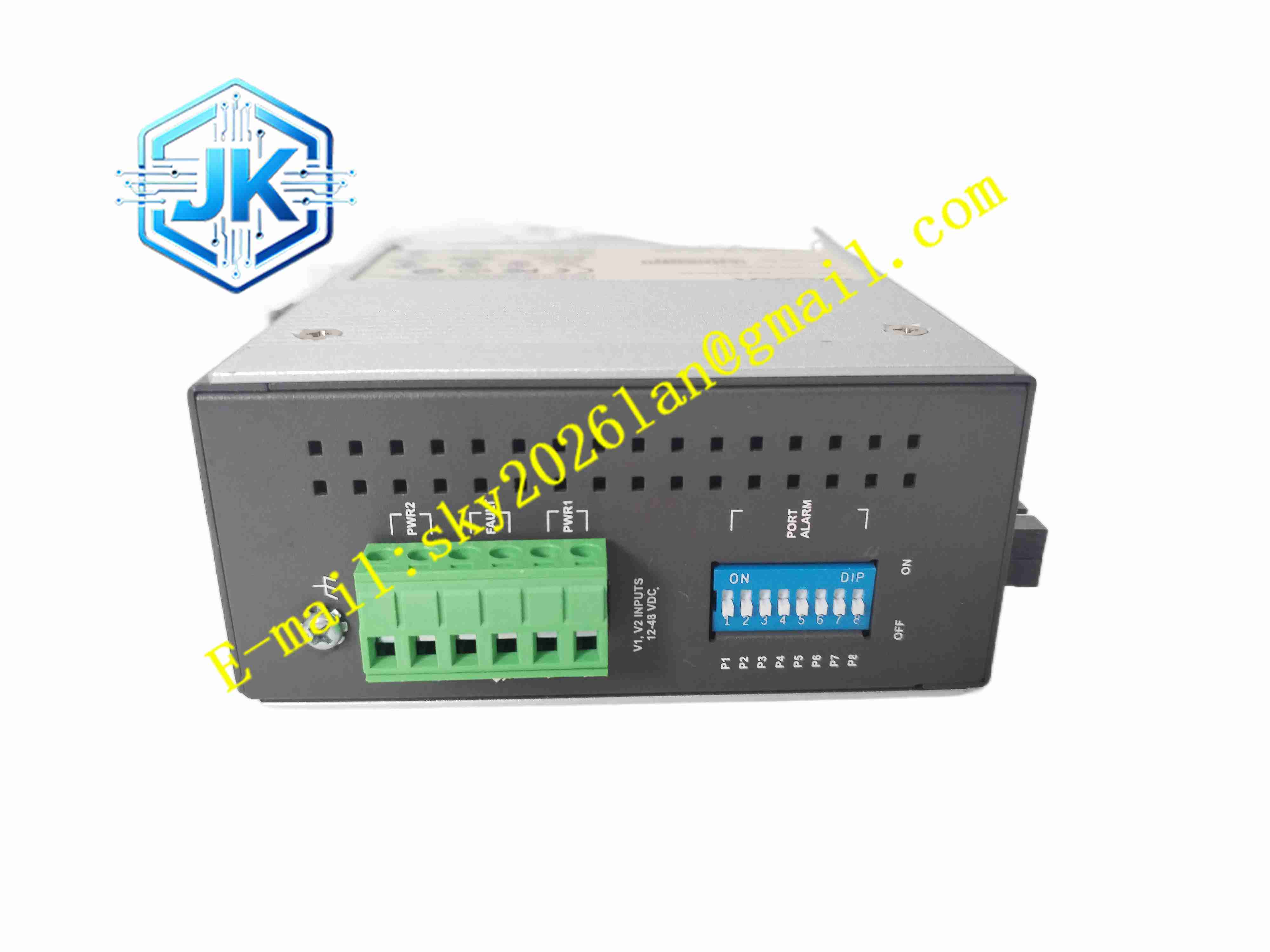

顶部设置拨码开关用于 Turbo Ring 快速配置
电源和报警端子采用可插拔接线端子
PWR1、PWR2、FAULT 及端口状态指示灯清晰
支持 DIN 导轨安装和壁挂安装
IP30 防护等级
尺寸约为 53.6mm × 135mm × 105mm
工作原理
EDS-408A-MM-SC 通过 MAC 地址表对以太网帧进行存储转发，并根据配置执行 VLAN 隔离、QoS 优先级调度、组播过滤和带宽管理。在环网应用中，交换机通过 Turbo Ring 或 RSTP/STP 协议检测链路状态，当环网中某段链路中断时，备用链路可在短时间内恢复通信。管理员可通过 Web 界面、CLI、SNMP 或 Windows 工具查看端口状态、流量统计、报警信息和系统日志，实现网络监控和故障定位。
安装要求
安装前确认电源电压符合设备要求
正确连接冗余直流电源输入端子
光纤连接前确认使用多模 SC 光纤
电口使用标准 RJ45 网线连接
确保 DIN 导轨固定牢靠
保持设备周围有足够散热空间
配置前通过 Web 或管理工具设置 IP 地址
环网配置完成后需逐台验证冗余状态
使用注意事项
环网配置需保证每台交换机参数一致
更换设备后需重新下载配置或确认拨码开关状态
光纤链路距离应符合多模光纤规范
避免在运行中随意更改冗余端口配置
定期检查电源、端口和报警继电器状态
SNMP 和远程管理应做好访问权限控制
维护前应先断开电源
具体参数以 MOXA 官方数据手册和 D201326 对应铭牌信息为准
