描述

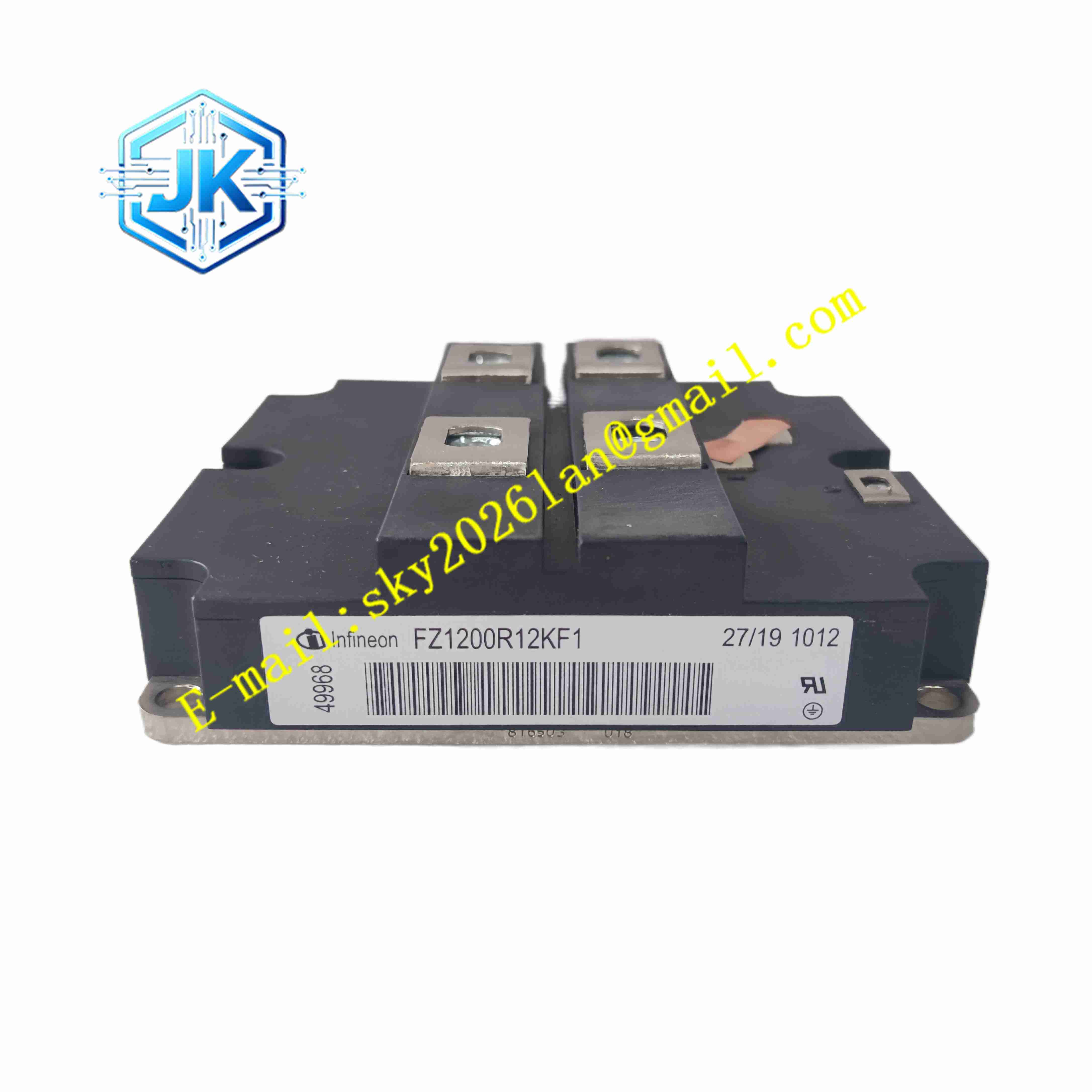

Infineon FZ1200R12KF1
技术规格
- 集电极发射极额定电压：1200V
- 连续集电极直流电流：1200A（Tc=80℃）
- 峰值重复集电极电流：2400A
- 栅极发射极最大电压：±20V
- 最大结温：150℃
- 饱和压降 Vce (sat)：1.7V（25℃）
- 封装类型：IHM-B 封装
- 模块底板：AlSiC 金属陶瓷复合底板
- 绝缘耐压：2500V AC
- 重量：1.6kg
功能特点
- 单开关拓扑 IGBT 模块，内置高性能续流二极管。
- 沟槽栅场终止 IGBT 芯片，低导通损耗，降低发热。
- 高短路耐受时间，短路故障下维持足够保护动作窗口。
- AlSiC 复合底板，热膨胀系数匹配芯片，降低热循环应力，提升寿命。
- 模块内部绝缘，主功率回路与底板电气隔离。
- 低栅极电荷，降低驱动功率需求，提升开关频率。
- 符合 RoHS 环保标准，无铅封装。
- 功率端子大截面积设计，降低大电流下接触电阻。
- 芯片集成温度监测，可采集模块结温。
- 工业级可靠性，耐受反复热冲击。
应用场景
- 大功率风电变流器、光伏储能逆变器
- 高压大功率工业变频器、电机驱动
- 轨道交通牵引变流器
- 大功率 UPS 不间断电源、电池充放电设备
材质构成
- 外壳：阻燃硅凝胶封装塑料壳体
- 芯片：硅基 IGBT 芯片、硅续流二极管芯片
- 基板：AlSiC 铝碳化硅复合陶瓷底板
- 键合材料：铝键合丝
- 封装填充：高可靠性硅凝胶
- 功率端子：镀锡铜大功率端子
结构特征
- IHM-B 标准矩形大功率模块，上下布置大功率主端子、栅极信号端子。
- 内部陶瓷绝缘层，隔离功率芯片与金属底板。
- 硅凝胶真空封装，保护芯片与键合丝，防潮绝缘。
- 底板平整，用于紧贴散热器导热。
工作原理 栅极施加正向驱动电压，IGBT 导通，直流电流从集电极流向发射极；栅极施加负压，IGBT 关断，阻断主回路大电流。续流二极管在关断瞬间吸收感性负载反向电流，保护 IGBT 芯片。电能通过模块完成高频通断，实现交直流变换。
安装要求
- 模块底板均匀涂抹导热硅脂，紧固在水冷或风冷散热器。
- 功率端子使用螺栓紧固，控制规定扭矩，保证接触良好。
- 栅极驱动线缆采用屏蔽双绞线，尽量缩短布线长度。
- 驱动回路增加栅极电阻，抑制振荡。
- 系统增加过流、过温保护电路。
- 安装前检查模块绝缘，确认无短路。
使用注意事项
- 栅极不可承受超过 ±20V 电压，防止栅极击穿。
- 模块装配扭矩严格按照规格书，扭矩过大损坏基板。
- 静电敏感器件，搬运、装配全程佩戴防静电手环。
- 运行中结温不可超过 150℃。
- 功率回路增加缓冲吸收电路，抑制关断尖峰电压。
