描述

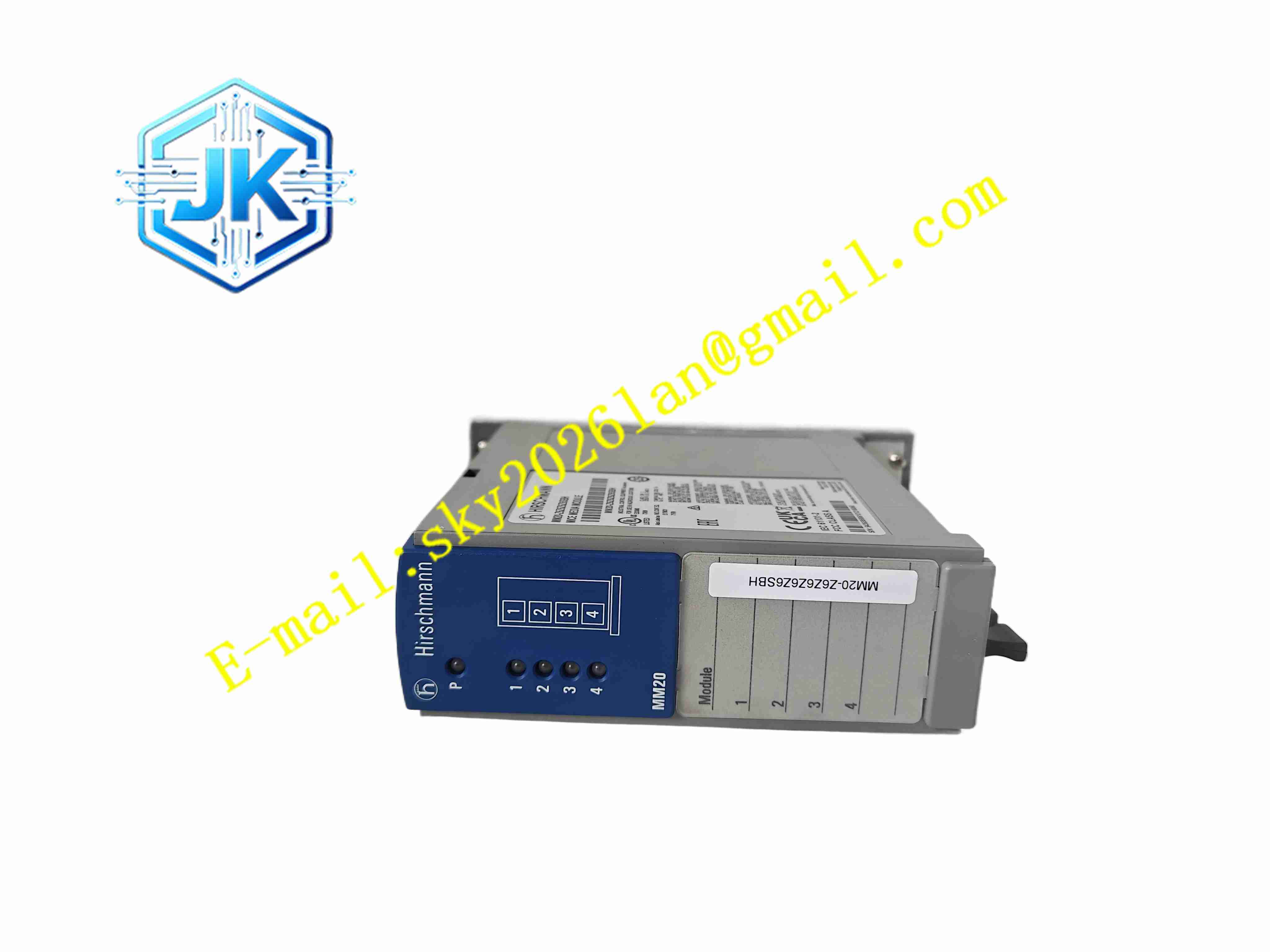

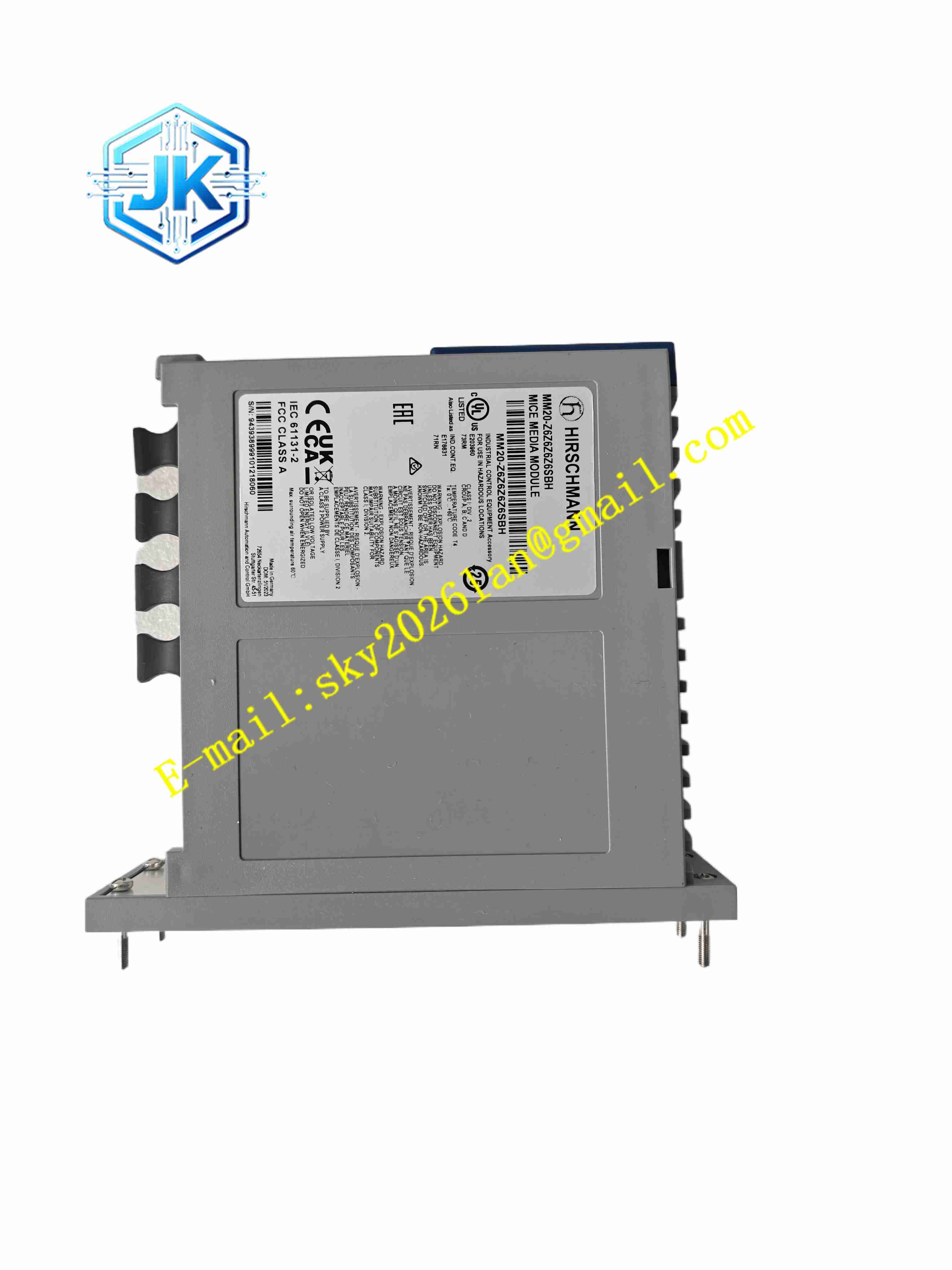

Hirschmann MM20-Z6Z6Z6Z6SBH
技术规格
- 产品类型：工业交换机介质模块
- 端口数量：6 个 SC 光纤口
- 光纤类型：多模 / 单模
- 传输速率：100Mbps/1Gbps
- 工作温度：-40℃～+70℃
- 存储温度：-40℃～+85℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP30
- 供电：交换机机箱供电
- 安装方式：MICE 插槽热插拔
- 认证：CE、UL、船级社
功能特点
- 6 路 SC 光纤端口扩展
- 插在 MICE 交换机媒体插槽
- 热插拔更换不影响系统
- 宽温 – 40℃～+70℃
- 金属壳体 EMC 屏蔽
- 端口 Link/Act LED 指示
- 工业级可靠性
- 光纤冗余环网支持
- 长距离光纤传输
- 适应电力轨道交通环境
应用场景
- 工厂自动化工业以太网光纤扩展
- 电力变电站光纤环网
- 轨道交通信号系统网络
- 物流线工业交换机端口扩展
- 风力发电场光纤骨干网
材质构成
- 外壳：金属壳体
- PCB 主板：FR4 电路板
- 光器件：光纤收发模块、SC 适配器
- 连接器：MICE 背板金手指
- 无源元件：电阻、电容
结构特征
- 窄型金属模块，插入 MICE 机箱插槽
- 前面板 6 个 SC 光纤口与 LED
- 背板金手指连接交换机
- 无风扇散热
- 金属屏蔽壳体
- 热插拔设计
工作原理 模块通过 MICE 背板金手指与交换引擎通讯。每个 SC 光纤口连接外部光纤，光收发模块将光信号转换为电信号送入交换芯片，电信号转换为光信号发送至光纤。LED 指示端口 Link/Act 状态。模块热插拔，插入后交换机自动识别端口配置。
安装要求
- 交换机断电或支持热插拔时插入媒体插槽
- SC 光纤接头对准插入
- 光纤弯曲半径不小于 30 倍外径
- 交换机可靠接地
- 温度 – 40℃～+70℃
- 光纤两端模块型号匹配
- 环网首尾相接
使用注意事项
- 光纤端面禁止手触碰
- 脏污用专用清洁笔清洁
- 光纤不可过度折弯
- 备件存放于防尘包装
- 接头加盖防尘帽
- 模块型号与交换机固件匹配
