描述

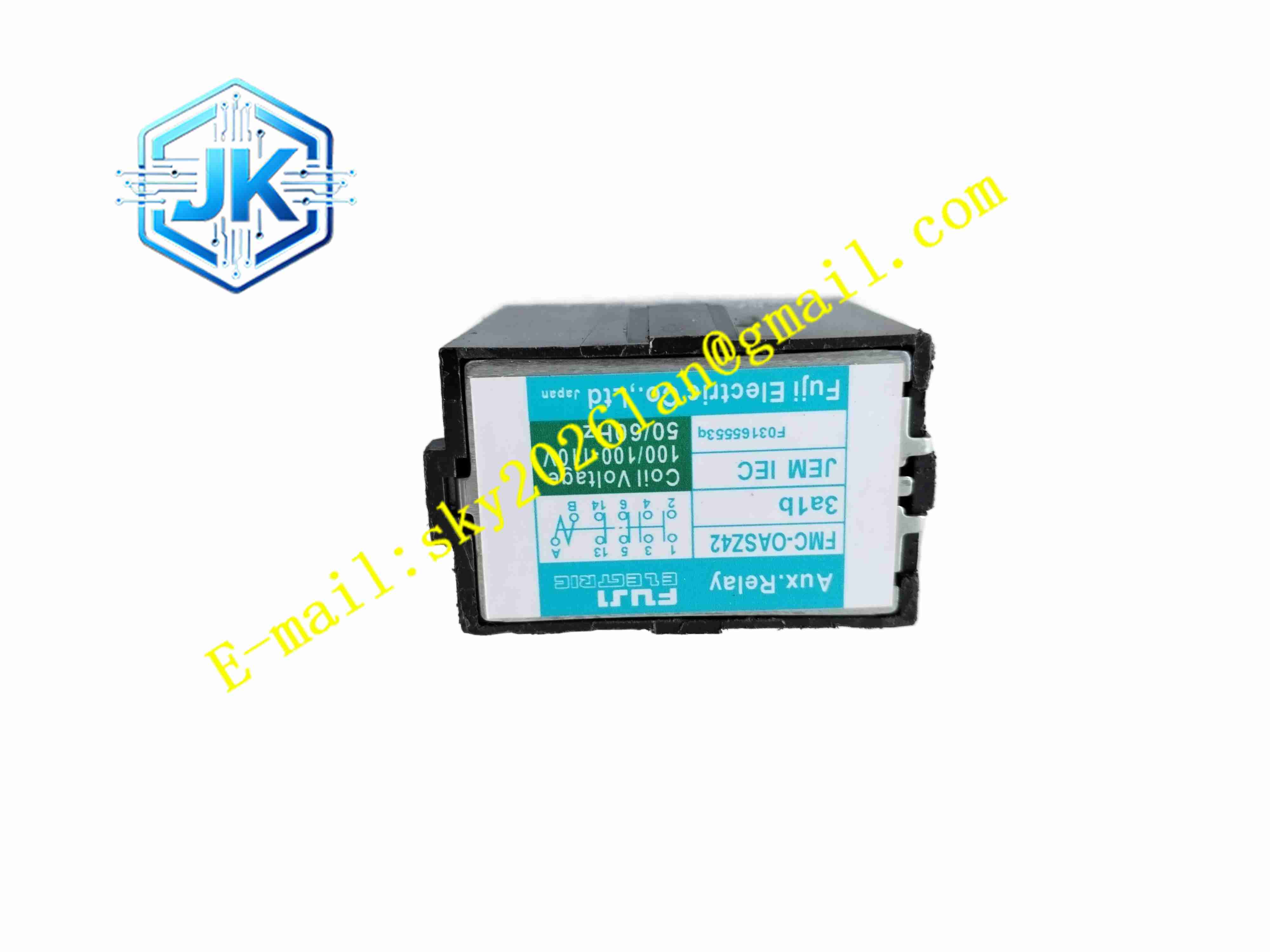

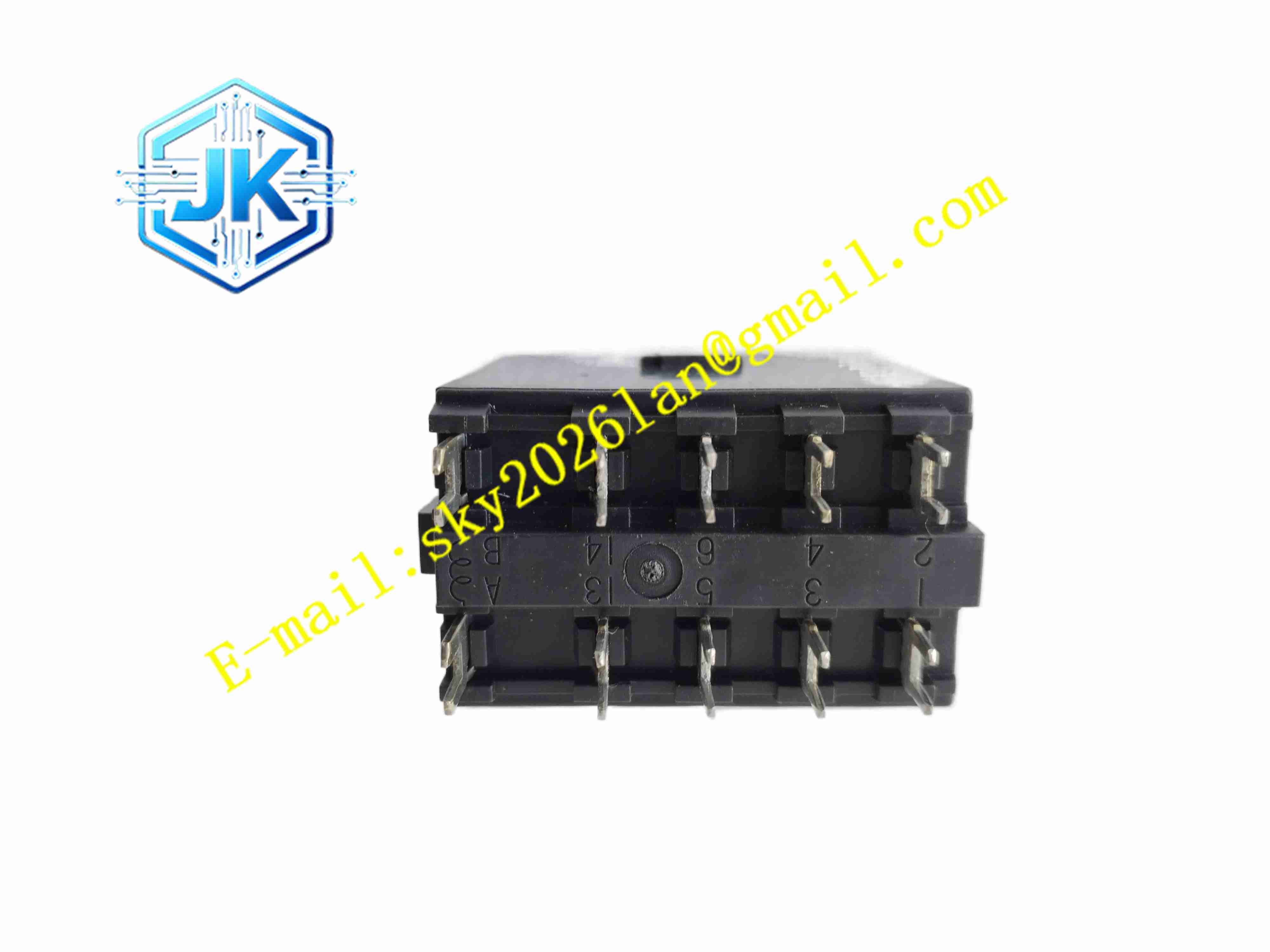

Fuji FMC-OASZ42 3A1B
技术规格
- 触点配置：3 常开，1 常闭（3A1B）
- 额定控制电压：AC100~110V 50/60Hz
- 触点额定电流：AC15 3A，DC13 0.3A
- 绝缘耐压：500VAC，1 分钟无击穿
- 机械寿命：1000 万次
- 电气寿命：100 万次额定负载工况
- 工作温度：-25℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 防护等级：IP20
- 安装方式：卡扣式，安装在接触器侧面
功能特点
- 3 常开 1 常闭独立辅助触点，多路状态信号输出，可同时送给 PLC 与本地指示灯回路
- 触点跟随接触器主触头同步动作，实时反馈接触器吸合、断开状态
- 触点独立隔离，不同回路之间互不干扰，可分别接入不同电压等级信号回路
- 机械卡扣安装，无需额外螺丝，拆装便捷，适配富士对应系列电磁接触器
- 触点采用银合金材质，耐电弧，抗烧蚀，适合频繁启停电机回路
- 结构紧凑，不占用柜体额外空间，适配标准电机启动回路
- 满足 IEC、JEM 工业标准，适配工业低压配电环境
- 振动工况下卡扣结构不易松动，触点动作稳定可靠
应用场景
- 工业电机控制柜接触器状态反馈信号采集
- 水泵、风机、压缩机电机启停联锁回路
- DCS、PLC 系统采集低压接触器运行状态
- 消防风机、应急泵控制回路状态监测
- 污水处理、冶金生产线电机控制盘
材质构成
- 外壳：阻燃热固性工程塑料壳体
- 触点：银氧化镉合金触点，耐电弧烧蚀
- 内部传动机构：高强度工程塑料传动拨杆
- 弹簧组件：不锈钢回弹弹簧，保证触点接触压力稳定
- 接线端子：黄铜镀锡螺丝接线端子，阻燃绝缘基座
结构特征
- 小型侧面卡扣式模块，外形扁平，直接卡装在接触器侧边卡槽
- 壳体内部设置独立的 3 组常开触点腔室与 1 组常闭触点腔室
- 机械联动拨杆与接触器动铁芯联动，接触器吸合时拨杆推动触点切换
- 端子排布在模块外侧，端子标识清晰，区分常开、常闭端子
- 外壳卡扣自带防脱结构，振动环境下不会自行脱落
工作原理 接触器线圈得电，主铁芯吸合，带动 FMC-OASZ42 内部机械拨杆同步动作。3 组常开触点闭合，1 组常闭触点断开，向外输出接触器吸合的状态信号。接触器线圈失电，主铁芯释放，内部弹簧推动拨杆复位，常开触点断开，常闭触点闭合，输出接触器分断状态信号。信号接入 PLC 或 DCS DI 模块，系统识别接触器运行状态，用于联锁判断与报警。
安装要求
- 断电状态下，将模块对准接触器侧面卡槽，按压卡扣直至卡紧
- 接线区分常开、常闭端子，使用多股铜芯控制线，端子螺丝紧固
- 信号线缆与动力电缆分开布线，避免动力电缆干扰状态信号
- 控制柜保持干燥，温度维持在 – 25℃～+70℃，无凝露
- 安装完成后，手动测试接触器分合，验证辅助触点通断状态
使用注意事项
- 辅助触点仅用于控制信号回路，不可承载大功率负载，不可替代主回路触头
- 严格遵守触点额定电流，超过额定电流会造成触点电弧烧蚀、粘连失效
- 定期检查卡扣是否松动，振动环境下紧固接线端子
- 触点长期使用后会出现磨损，达到电气寿命周期需要更换模块
- 备件存放于干燥无尘环境，避免触点受潮氧化
