描述

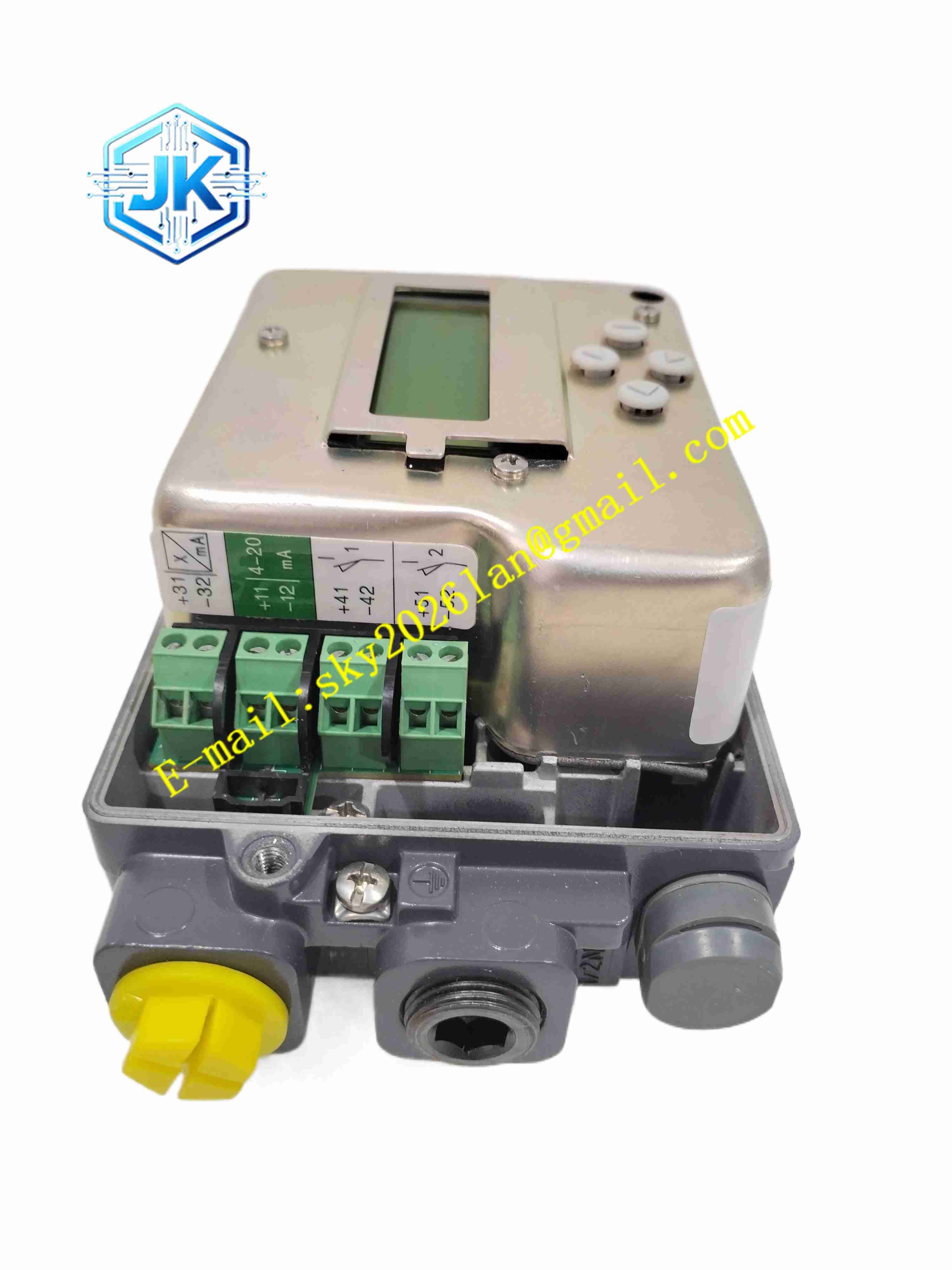

Fisher DVC2000
详细技术规格
- 产品类型：智能电气阀门定位器
- 输入信号：4-20mA 两线制
- 反馈信号：4-20mA 阀位反馈
- 通信协议：HART
- 气源压力：1.4 至 7bar
- 精度：±0.5% 满量程
- 输出：气动输出驱动气动执行机构
- 工作温度：-40℃至 + 85℃
- 存储温度：-50℃至 + 90℃
- 防护等级：IP66
- 防爆认证：ATEX、FM、CSA
- 安装方式：直装式或弯连板安装
- 特征化：可选择等百分比、线性、快开
- 诊断：阀门特性、填料摩擦、气源压力监测
功能特点
- 4-20mA 精准阀门行程控制
- HART 通信远程组态与诊断
- 一键自动行程自校准
- 多种阀门特性软件可选
- 阀门填料摩擦力在线监测
- 气源压力低报警
- 阀门行程趋势记录与预测性维护
- IP66 全天候防护
- 本安与防爆多种型号可选
- 与 Fisher 调节阀完美配套
应用场景
- 炼油厂调节阀流量压力控制
- 化工装置反应器温度调节阀
- 电厂锅炉给水调节阀
- 海上平台危险区阀门控制
- 冶金炉窑燃烧控制
材质构成
- 外壳：铝合金压铸防腐涂层
- 喷嘴挡板：不锈钢精密件
- 密封：NBR 与 FKM 可选
- 显示窗：钢化玻璃
- 电路板：FR4 三防
- 电缆入口：M20 防爆接头
结构特征
- 一体化铝合金外壳
- 正面 LCD 显示窗与按键
- 侧面气源接口与电气接口
- 内置气动放大器与位置反馈机构
- 直装式支架固定在执行机构顶部
- 行程反馈连杆连接阀杆
工作原理 4-20mA 输入信号与阀杆实际位置反馈信号在控制电路中比较，偏差经 PID 运算后驱动喷嘴挡板机构。喷嘴挡板输出背压经气动放大器放大后送入气动执行机构气室，推动阀杆移动直至位置偏差为零。HART 通信叠加在 4-20mA 回路上，实现远程组态与诊断数据上传。自校准模式下定位器自动扫描全行程，建立阀位特性曲线。
安装要求
- 直装在气动执行机构顶部
- 反馈连杆连接阀杆
- 仪表气源必须过滤干燥，露点低于环境温度 10℃
- 4-20mA 回路电源接入
- 防爆区域按防爆规范接线
- 工作温度 – 40℃至 + 85℃
- 上电后执行自校准
- 定位器接地
使用注意事项
- 仪表气源必须洁净干燥
- 反馈连杆不可过紧或过松
- 防爆区域维护遵守防爆规程
- 定期校准零位与量程
- 备件存放干燥环境
- HART 手操器操作时勿接错极性
- 触摸屏与按键定期清洁
