描述

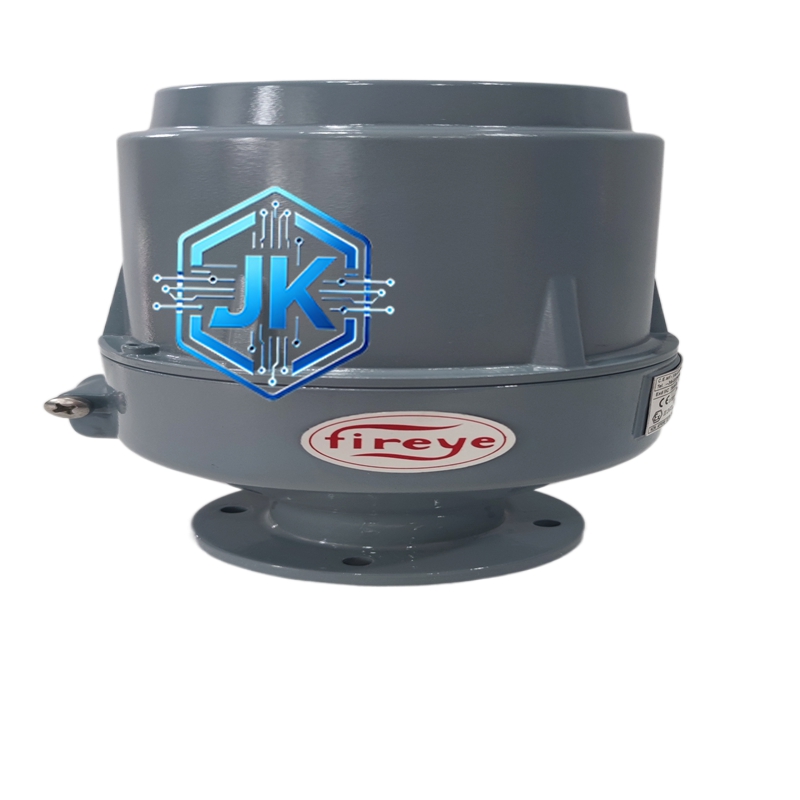

Fireye 85UVF1-1CEX — 斐耶（Fireye）UV火焰探测器
技术规格：
| 参数项 | 详细规格 |
|---|---|
| 品牌 | Fireye（霍尼韦尔集团） |
| 系列 | 85UVF1系列 |
| 型号 | 85UVF1-1CEX |
| 探测原理 | 紫外线（UV）辐射检测 |
| 检测波长 | 185~265nm（火焰特征UV波段） |
| 防爆等级 | Ex d IIC T6（本质安全型+隔爆型复合防爆） |
| 防爆认证 | ATEX、IECEx、CU-TR（EAC） |
| 危险区域适用 | Zone 0、Zone 1、Zone 2 |
| 气体组别 | IIC（氢气、乙炔等最危险气体） |
| 温度组别 | T6（最高表面温度85°C） |
| 供电电压 | 110~120V AC，50/60Hz |
| 功耗 | 典型3W（含加热器） |
| 响应时间 | <4秒（检测到火焰后4秒内输出报警） |
| 探测距离 | 最远约45米（取决于火焰大小和环境条件） |
| 视场角 | 90°锥形视场 |
| 输出类型 | 继电器输出（SPDT，1常开+1常闭+1公共端） |
| 继电器容量 | 5A @ 250V AC / 30V DC |
| 环境温度 | -40°C ~ +70°C（探测器本体） |
| 防护等级 | IP66/IP67（不锈钢外壳） |
| 材质 | 316L不锈钢 |
| 认证 | ATEX、IECEx、UL、FM、CSA |
| 产地 | 美国 |
功能特点：
- 紫外线火焰检测：只响应火焰发出的185~265nm紫外线辐射，完全不受可见光、红外辐射、电弧光、闪电、太阳光等干扰，误报率极低
- Ex d IIC T6复合防爆：同时具备隔爆型（Ex d）和本质安全型（Ex ia）双重防爆保护，是最高安全等级的火焰探测器，适用于Zone 0最危险区域
- 4秒快速响应：检测到火焰后4秒内输出继电器报警信号，响应速度远快于红外型探测器（通常10~30秒）
- 45米探测距离：90°锥形视场，最远可探测45米外的火焰，覆盖范围广
- 继电器输出：SPDT继电器输出，可直接驱动报警灯、声光报警器、联锁停机回路等
- 自带加热器：内置防爆加热器，防止探测器镜头结露结霜，确保在低温高湿环境下正常工作
- 不锈钢全焊接外壳：316L不锈钢材质，耐强酸强碱、耐海水腐蚀，适合化工、海洋平台等严苛环境
应用场景：
- 石油化工装置：油罐区、装车台、管廊的火焰监控
- 天然气处理厂：压缩机房、脱硫装置的火焰检测
- 海上钻井平台：甲板、生活区的火灾监控
- 炼油厂：常减压装置、催化裂化装置的火焰安全系统
- 化工车间：反应釜、蒸馏塔区域的火焰检测
- 煤矿：瓦斯区域的火焰监控（需额外煤安认证）
性能参数：
| 参数 | 数值 |
|---|---|
| 检测波长 | 185~265nm |
| 响应时间 | <4秒 |
| 探测距离 | 最远45m |
| 视场角 | 90° |
| 供电电压 | 110~120V AC |
| 继电器容量 | 5A @ 250V AC |
| 表面温度（T6） | ≤85°C |
| 冲击防护 | IK08 |
| MTBF | >100,000小时 |
材质构成：
- 外壳：316L不锈钢（AISI 316L / 1.4404），电解抛光处理，表面粗糙度Ra<0.8μm
- ** UV传感器**：日盲型紫外线光电管（CsTe阴极），只响应185~265nm波段，完全过滤可见光和红外
- 光学窗口：石英玻璃（耐高温、耐UV透过率高）
- 加热器：防爆陶瓷PTC加热器，功率15W
- 继电器：密封继电器，触点AgSnO2（银氧化锡），耐电弧
- 接线端子：Ex d防爆接线盒，黄铜镀镍（H59-1）
- 密封件：氟橡胶（FKM/Viton）O型圈
- 紧固件：A4-80不锈钢螺钉
结构特征：
- 圆柱形不锈钢本体，直径约76mm，长度约200mm（含安装支架）
- 前端：石英玻璃UV感应窗口，带不锈钢保护网罩
- 中部：316L不锈钢筒体，内设UV传感器和加热器
- 后端：Ex d防爆接线盒（M20电缆引入口），配有4颗不锈钢螺钉
- 底部：不锈钢安装支架，可壁挂或顶装，配有水平泡
- 整体重量约1.8kg
工作原理：
火焰燃烧时会发出185~265nm的紫外线辐射。UV光电管的CsTe阴极只对该波段敏感，接收到UV辐射后产生光电流，经放大器放大后送入微处理器。微处理器在4秒内确认信号为真实火焰（排除闪电、电弧等干扰），驱动继电器动作，输出报警信号。加热器持续工作防止镜头结露。
安装要求：
- 使用M10膨胀螺栓固定于墙壁或支架上，安装高度建议2~5m
- 电缆通过M20防爆葛兰头引入，拧紧力矩2.0~2.5N·m
- 供电线使用截面积≥1.5mm²的屏蔽电缆
- 继电器输出线使用截面积≥1.0mm²的导线
- 接地线连接至不锈钢接地端子，接地电阻<4Ω
- 安装后需进行气密性测试（打压0.5bar，保压5分钟无泄漏）
使用注意事项：
- 严格按照关联设备参数配置供电电压（110~120V AC），不可接入220V
- 镜头每3个月清洁一次，用柔软湿布擦拭石英窗口
- 禁止用手指触摸石英窗口，油脂会影响UV透过率
- 加热器需持续通电，断电后需等待10分钟再重新上电
- 不得在探测器前方安装遮挡物，确保90°视场无遮挡
- 定期用标准UV光源测试探测器灵敏度（建议每6个月一次）
