描述

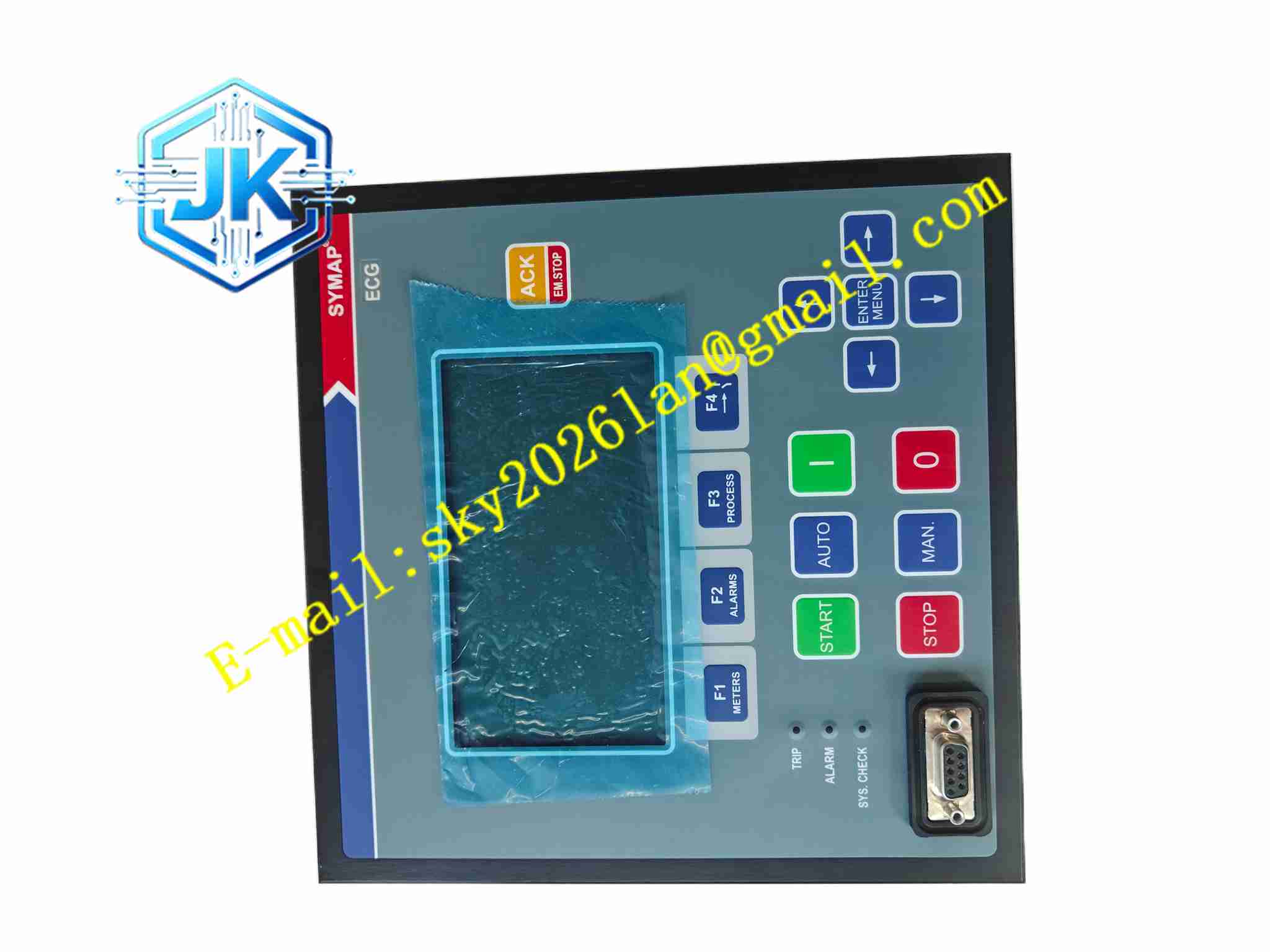

Callenberg SYMAP ECG-8549
技术规格
- 产品类型：电网监测继电器
- 测量：电压、电流、频率
- 电源：AC / DC 宽范围
- 输出：继电器触点
- 显示：LED / LCD
- 工作温度：-20 °C 至 +60 °C
- 存储温度：-40 °C 至 +85 °C
- 湿度：5% 至 95%，无凝露
- 防护：IP20
- 安装：DIN 导轨
- 精度：1 级
- CT 输入：5A
功能特点
- 电压频率监测
- 过压欠压
- 过流
- 延时可调
- 继电器报警输出
- 前面板 LED
- 自供电选项
- 宽电源
- 紧凑 DIN 导轨
- 事件指示
应用场景
- 低压配电监测
- 发电机电网保护
- MCC 电压监督
- 工业开关柜报警
- UPS 输入监测
材质构成
- 外壳：阻燃塑料
- 电路板：FR4
- 继电器：密封
- 变压器：小 CT/PT
- 端子：螺钉
- LED：指示
结构特征
- DIN 导轨窄模块
- 上下端子
- 前面板 LED
- 内部采样和继电器
- DIN 导轨夹
- 无风扇
工作原理 PT/CT 信号采样，CPU 与定值比较。越限延时后继电器动作。LED 显示正常或报警。
安装要求
- DIN 导轨
- 接电压和 CT 线
- 设定值
- 接地
- 温度 -20 °C 至 +60 °C
- 测试功能
- CT 不开路
使用注意事项
- CT 二次不开路
- 电压匹配
- PT 不短路
- 定期测试
- 备用干燥
- 调整回差防抖动
