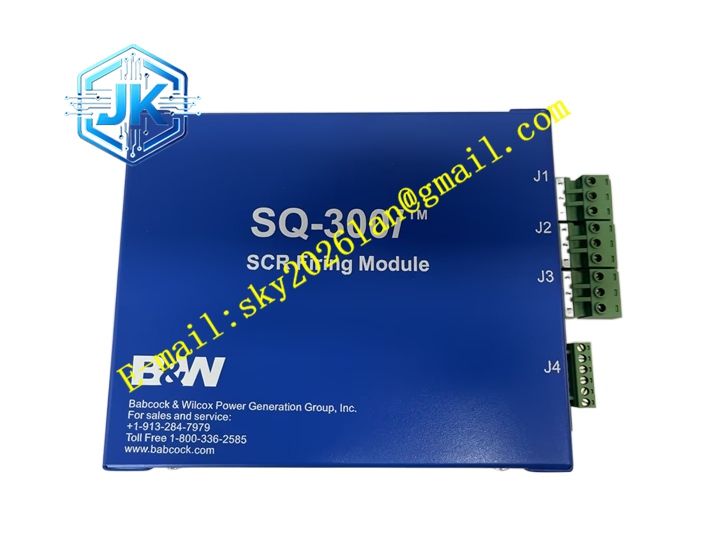

B&W SQ-300I 8700700-004
技术规格 型号：SQ-300I，物料号 8700700-004 品牌：B&W 供电电压：DC10~30V 控制输出：晶闸管 SCR 触发信号 模拟输入：发电机电压、电流采样通道 数字通道：多路 DI/DO 通信协议：Modbus RTU 工作温度：-40℃ ~ +85℃ 防护等级：IP20（柜内安装） 安装方式：DIN 导轨或面板固定
功能特点 实时采集发电机电压、电流信号，自动调节励磁输出，稳定机组输出电压。 内置 SCR 晶闸管触发控制，直接驱动励磁功率回路。 具备过压、欠压、过流、失磁、频率异常保护功能，故障时快速触发机组保护。 支持电压下垂调节，多台发电机并联运行时实现无功功率均分。 内置参数存储，掉电后所有控制参数永久保存。 前面板状态指示灯，显示电源、通信、故障、运行状态。
应用场景 柴油发电机组励磁控制系统，水电站小型水轮发电机电压调节，备用电源机组控制柜，船舶主发电机励磁控制，移动式电站自动调压系统。
性能参数 电压调节精度高，稳态电压偏差极小。 响应速度快，负载突变时电压恢复时间短。 并联无功分配均衡，多机组并网运行稳定。 宽温范围工作，适应户外电站恶劣温度环境。
材质构成 外壳：黑色阻燃工程塑料壳体。 主板：FR4 多层 PCB，三防涂层处理。 核心元器件：采样运放、微处理器、晶闸管触发芯片、光电隔离器件。 接线端子：弹簧式镀金可插拔端子。 指示灯：高亮度贴片 LED。
结构特征 长方体导轨安装模块，前端布置可插拔端子排与状态指示灯。 电路板分为采样回路、控制运算回路、触发输出回路，分区隔离布线。 壳体卡扣结构，可直接卡在 DIN 导轨上，也可通过螺丝面板固定。
工作原理 模块采集发电机输出电压与电流采样信号，送入信号调理与隔离电路，处理器对比实际电压与设定电压，经过 PID 运算输出触发脉冲，控制 SCR 晶闸管导通角，调节励磁绕组电流，从而稳定发电机端电压。模块持续监测机组运行参数，一旦检测到异常工况，触发保护逻辑并输出告警信号，同时通过 Modbus 总线向上位系统上传运行数据。
安装要求 模块安装在励磁控制柜 DIN 导轨，固定牢固。 电压电流采样线缆使用屏蔽双绞线，单点接地。 动力线缆和采样信号线分开敷设，减少电磁干扰。 上电前完成发电机额定参数、调压参数组态设置。 接线完成核对电压电流采样极性，防止采样反向。
使用注意事项 采样回路严禁接入超出额定范围高压信号。 定期检查接线端子紧固程度，振动环境下防止松动。 控制柜保持干燥，凝露会造成电路板短路损坏。 参数修改前做好参数备份。 模块更换前停机并断开发电机高压回路。
