描述

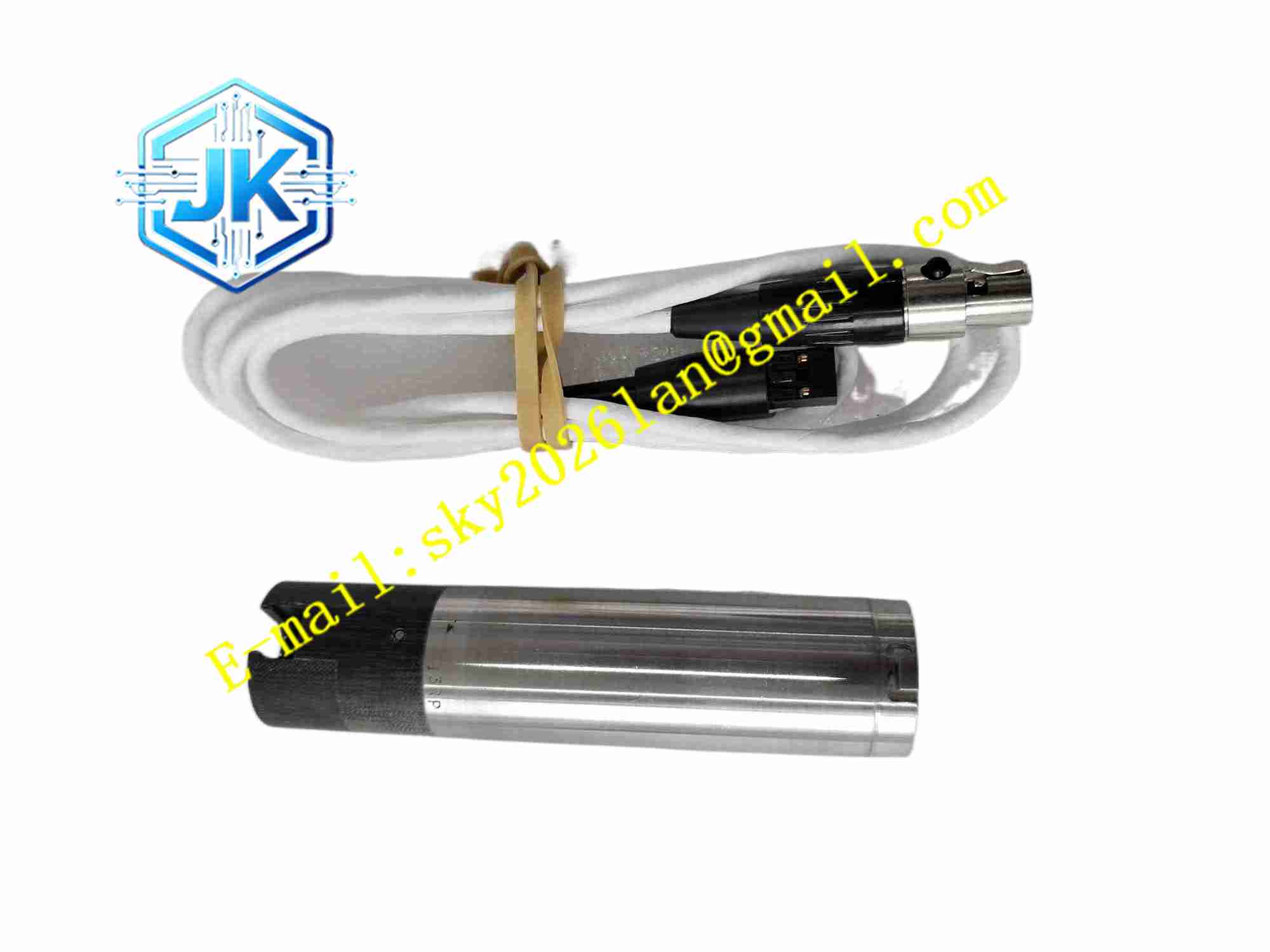

BROOKFIELD SC4-13RPY
技术规格 型号：SC4-13RPY 品牌：BROOKFIELD 测量原理：旋转剪切法 输出信号：4~20mA DC 供电电源：24V DC 转子型号：内置专用测量转子 工作温度：-20℃ ~ +150℃ 过程压力：最大 1.0MPa 安装方式：法兰 / 螺纹工艺安装 防护等级：IP65
功能特点 连续实时在线测量流体粘度，无需取样离线检测。 4-20mA 标准模拟输出，直接接入自动化控制系统。 内置温度传感器，同步测量介质温度，支持粘度温度补偿。 机械结构稳定，适配连续生产工况。 转子转速稳定，剪切条件固定，保证测量重复性。 具备故障自检功能，转子卡滞时输出故障信号。
应用场景 涂料生产线粘度在线控制，树脂聚合反应釜粘度监测，食品酱料连续生产，油墨生产工艺监测，润滑油调配过程粘度检测。
性能参数 粘度测量重复性高，长时间连续测量数据稳定。 温度采集精度高，支持粘度温度补偿计算。 转子转速恒定，剪切条件保持一致。 介质中少量固体颗粒不影响基础测量，大颗粒会造成转子卡滞。
材质构成 传感器壳体：316L 不锈钢。 测量转子：316L 不锈钢。 密封件：氟橡胶密封组件。 内部驱动电机：防腐密封驱动电机。 信号电路板：防水密封 PCB 板。
结构特征 一体式传感器结构，外部工艺连接接口，内部集成驱动电机、转子、温度探头、信号处理电路板。 转子伸入工艺介质内部，电机驱动转子匀速旋转。 外壳全密封结构，隔离工艺介质与内部电子元件。 电缆出线口配备密封格兰头。
工作原理 内部电机以恒定转速驱动测量转子在流体介质中旋转，流体粘性产生剪切阻力，扭矩传感器采集转子受到的扭矩数值，扭矩大小和介质粘度成正比。电路将扭矩信号换算为粘度数值，同步采集介质温度，经过温度补偿，转换为 4-20mA 模拟电流信号输出至控制系统。转子卡滞时传感器触发故障信号。
安装要求 选择管道或反应釜流体流动平稳区域安装，避开死角、剧烈湍流区域。 工艺接口密封垫片正确安装，紧固法兰螺栓，防止介质泄漏。 屏蔽电缆接入传感器，屏蔽层单点接地。 24V DC 供电按照引脚定义接线，防止电源反接。 安装完成后，排空传感器腔体内气泡，气泡会干扰测量结果。 校准传感器零点与量程，使用标准粘度液做现场校验。
使用注意事项 介质含有硬质大颗粒时，容易磨损转子，需要前置过滤装置。 开机前确认转子完全浸没在被测介质内部。 禁止干转，转子无介质空转会损坏扭矩检测组件。 定期拆卸清洗转子，防止介质附着结垢，影响测量精度。 介质温度压力不可超出额定范围。
