描述
BRAD COMMUNICATIONS DRL-DPM-BKF PC104-DP10
技术规格
- 主机总线：PC104 嵌入式计算机总线
- 现场总线：PROFIBUS-DP，主站模式
- 波特率范围：9.6kbit/s～12Mbit/s
- 供电：DC24V±15%
- 功耗：≤4.5W
- 接口：DB9 PROFIBUS 总线接口
- 工作温度：-40℃～+85℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 外形尺寸：120mm×80mm×35mm
功能特点
- 完整 PROFIBUS-DP 主站协议栈，独立完成总线扫描、数据交互，降低工控主机 CPU 负载
- 支持 PROFIBUS DP 周期过程数据读写，同时支持非周期参数读写
- 硬件实时总线诊断，自动识别总线拓扑、断线、从站丢失故障
- 支持模块热插拔，更换模块不中断整套系统运行
- 面板双 LED 指示灯，BF 总线故障灯、ST 状态运行灯
- 支持多从站组网，兼容主流品牌 DP 从站模块、伺服驱动器、远程 I/O
- 板载非易失存储器，保存总线组态、从站地址配置
- 光电隔离总线接口，隔离现场总线干扰，保护 PC104 主机
应用场景
- 嵌入式 PC104 工控机 PROFIBUS DP 总线扩展
- 冶金、造纸、印刷设备老款 PC104 控制系统改造
- 机器人控制系统与 DP 现场设备通讯对接
- 老款 DCS、SCADA 系统现场总线采集
- 港口、矿山设备嵌入式工控主机总线通讯
材质构成
- 外壳：阻燃工程塑料外壳
- PCB 基材：FR4 多层玻纤板，三防涂层
- 核心芯片：PROFIBUS 协议 ASIC 芯片、PC104 总线桥接芯片
- 总线接口：DB9 金属屏蔽连接器
- 无源元件：隔离光耦、精密电阻、薄膜电容、浪涌吸收器件
- 固定件：金属固定卡扣
结构特征
- 堆叠式板卡模块，可堆叠在 工控主板之上

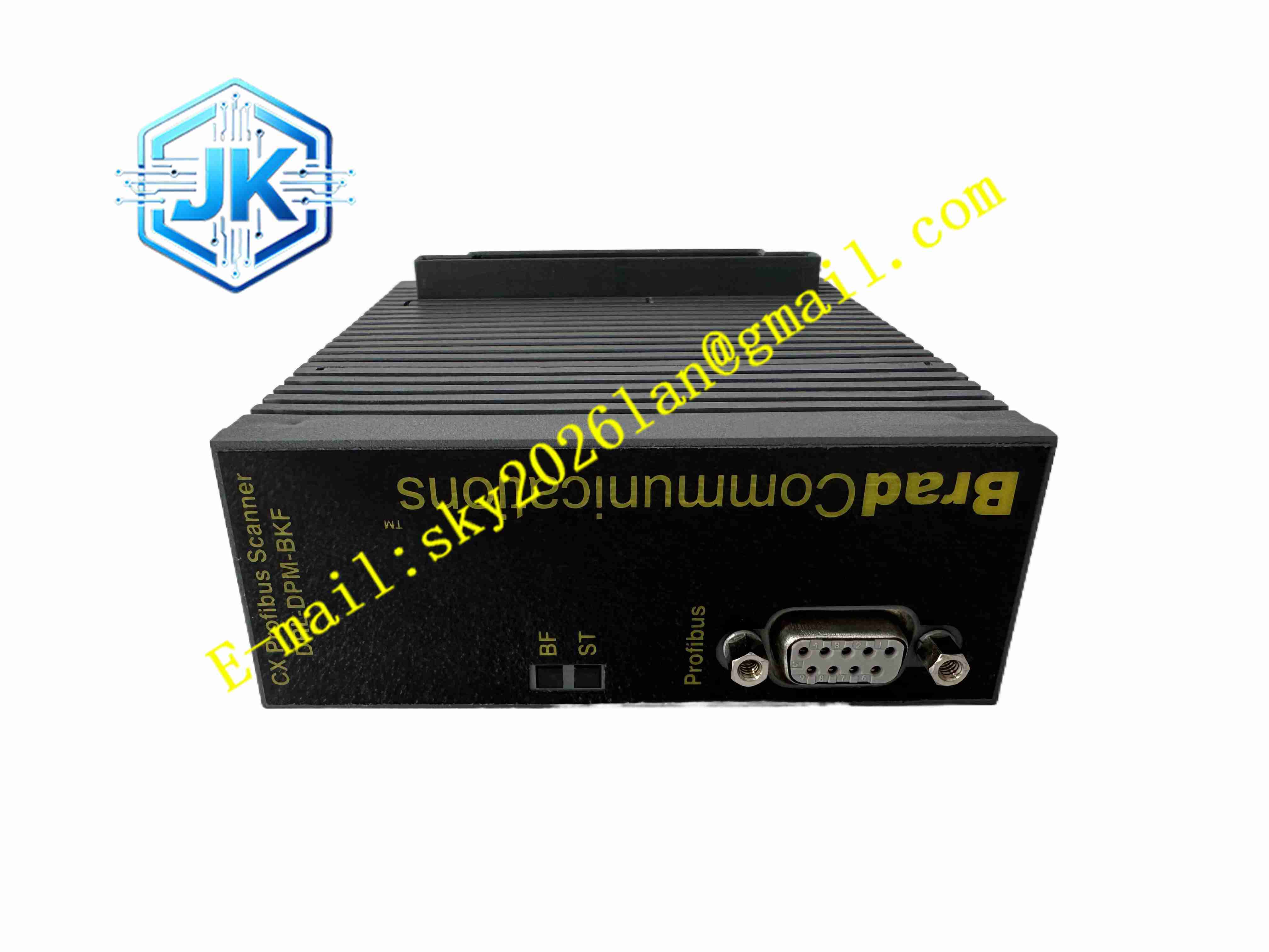

- 前面板设置 DB9 PROFIBUS 接口与 BF、ST 两颗状态 LED

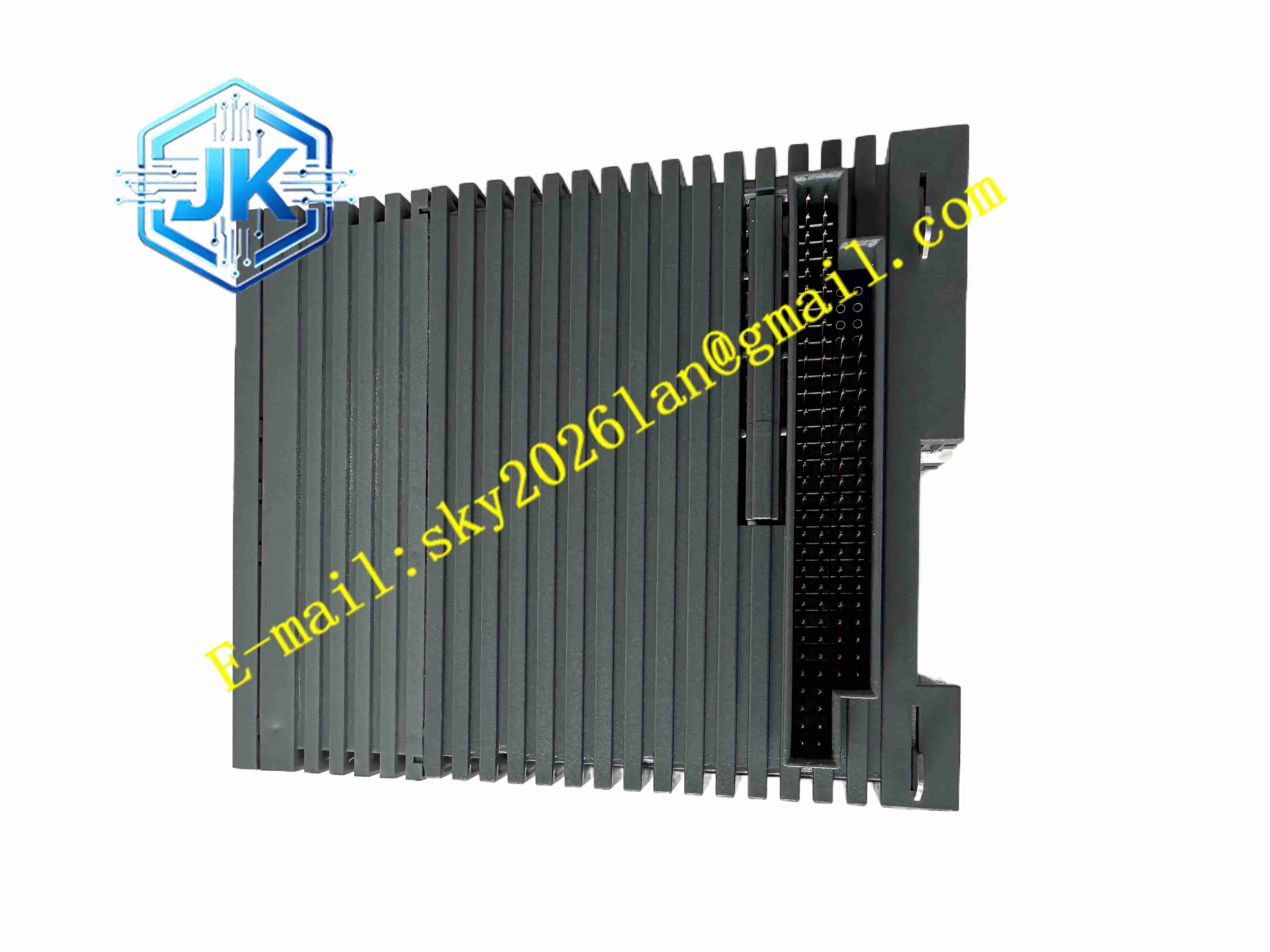

- 底部 金手指连接器，实现与嵌入式主板总线对接
- 内部电路分区， 主机接口区与 PROFIBUS 现场总线区光电隔离
- 金属屏蔽 DB9 接头，抑制总线电磁干扰
工作原理 主机通过 总线向模块下发组态指令，模块内部 ASIC 芯片独立运行 PROFIBUS-DP 主站协议，周期性轮询总线上所有 DP 从站，读取从站输入数据、下发输出数据。模块实时监测总线信号质量、从站在线状态，故障时点亮 BF 故障指示灯，将故障信息通过 总线上传给主机。光电隔离电路阻断现场地环路干扰。
安装要求
- 在断电、防静电环境下，将模块堆叠安装至 主板，固定卡扣
- PROFIBUS 总线使用屏蔽双绞线，总线两端安装 120Ω 终端电阻
- 总线线缆远离大功率动力电缆，分开走线
- 工控机柜体可靠保护接地，屏蔽层单点接地
- 环境温度维持 – 40℃～+85℃，控制柜保持干燥
- 上电前完成总线地址、波特率组态下载
使用注意事项
- 安装操作佩戴防静电手环，防止静电损坏板卡芯片
- PROFIBUS 总线接线完成后核对终端电阻，总线末端必须启用终端电阻
- 禁止带电插拔 DB9 总线接头与 堆叠模块
- 通讯故障优先检查总线屏蔽、接地、终端电阻、从站地址冲突
- 备件存放于防静电屏蔽袋
- 组态参数修改前备份配置文件
