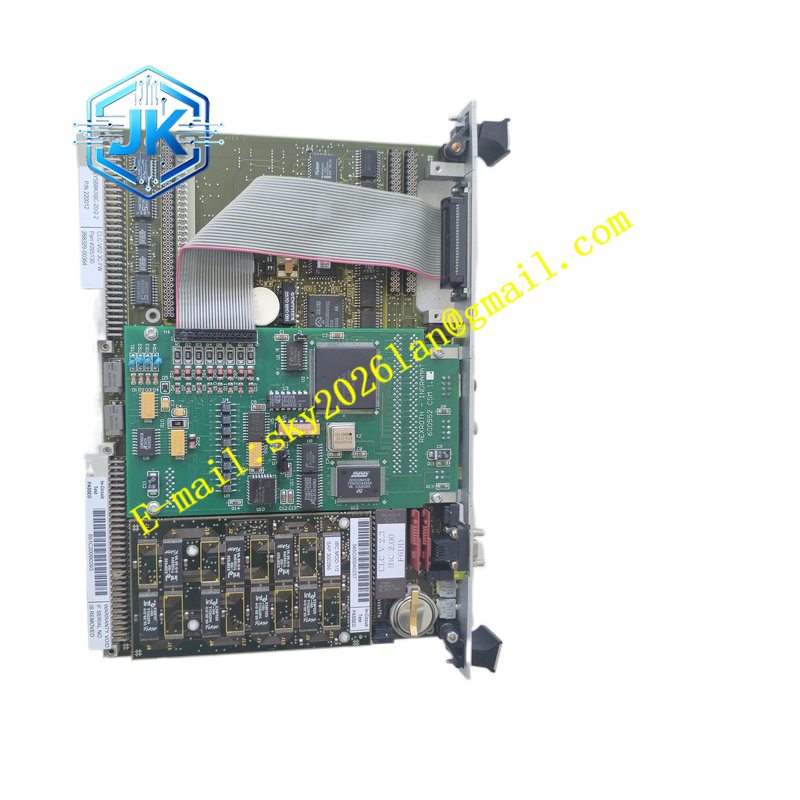

BOSCH CLC-V02.3C-FW
技术规格
- 品牌：博世 (BOSCH)
- 产品类型：可编程逻辑控制器 (PLC)
- 工作电压：DC 24V
- 处理器：高性能 16 位微处理器
- 程序存储容量：16K 步
- 数据存储容量：8K 字
- 基本指令执行速度：0.5μs/步
- 数字量输入：16 点（漏型/源型可选）
- 数字量输出：16 点（晶体管/继电器可选）
- 模拟量输入：4 路（12 位分辨率）
- 模拟量输出：2 路（12 位分辨率）
- 高速计数器：4 路，最高频率 100kHz
- 脉冲输出：2 路，最高频率 100kHz
- 通信接口：RS-485 串行接口、以太网接口（可选）
- 支持协议：Modbus RTU、Modbus TCP、Profibus DP（可选模块）
- 扩展能力：支持最多 8 个扩展模块
- 防护等级：IP20
- 工作温度：0°C 至 55°C
- 存储温度：-20°C 至 70°C
- 工作湿度：5% 至 95%（无凝露）
- 安装方式：DIN 35mm 导轨安装
- 外形尺寸：150mm × 90mm × 75mm
- 重量：约 450g
功能特点
- 高速处理能力：基本指令执行速度达 0.5μs，配合 16K 步程序容量，能够快速响应复杂控制逻辑，满足高速生产线节拍要求。
- 丰富的 I/O 配置：板载 16 点数字量输入、16 点数字量输出、4 路模拟量输入及 2 路模拟量输出，减少外部模块数量，降低系统成本。
- 灵活通信能力：标配 RS-485 接口支持 Modbus RTU 协议，可选以太网模块支持 Modbus TCP，便于与上位机、触摸屏及其他智能设备组网通信。
- 高速计数与脉冲输出：内置 4 路 100kHz 高速计数器与 2 路 100kHz 脉冲输出，可直接连接编码器与步进/伺服驱动器，实现位置控制功能。
- 模块化扩展架构：支持最多 8 个扩展模块，包括数字量 I/O 模块、模拟量模块、通信模块及功能模块，可根据项目需求灵活扩展。
- 友好编程环境：支持梯形图（LD）、指令表（IL）、功能块图（FBD）及结构化文本（ST）四种编程语言，符合 IEC 61131-3 标准。
- 完善诊断功能：内置自诊断系统，可实时检测 CPU、存储器、I/O 模块及通信链路状态，故障时通过 LED 指示灯与错误代码快速定位问题。
应用场景
- 包装机械：控制包装机生产线的输送带、封切机、贴标机等设备，实现高速精准的包装流程。
- 纺织机械：控制纺纱机、织布机的多轴同步运动，确保纱线张力均匀与布面质量。
- 食品加工：用于食品生产线的温度控制、配料计量、灌装封口等工艺环节的自动化控制。
- 物流仓储：在自动化立体仓库与分拣系统中，精准控制堆垛机、输送分拣线的运动。
- HVAC 系统：控制中央空调机组的风机、水阀、风阀等设备，实现温湿度精准调节。
- 水处理设备：用于污水处理厂的泵阀控制、液位监测、加药计量等工艺环节。
性能参数
- 指令执行速度：0.5μs/步（基本指令）
- 程序容量：16K 步
- 数据容量：8K 字
- 高速计数器频率：100kHz
- 脉冲输出频率：100kHz
- 模拟量分辨率：12 位
- 通信速率：RS-485 最高 115.2kbps，以太网 10/100Mbps
- 扩展模块数量：最多 8 个
- 防护等级：IP20
- 平均无故障时间：≥ 100,000 小时
材质构成
- 外壳：阻燃 ABS 工程塑料，UL94 V-0 防火等级，表面磨砂处理，抗冲击耐磨损。
- PCB 基板：FR-4 玻璃纤维环氧基板，多层板设计，关键信号线进行阻抗控制。
- 连接器：采用 Phoenix Contact 弹簧式接线端子，插拔便捷，连接可靠。
- 核心芯片：工业级 16 位微处理器、FPGA 逻辑芯片、隔离型通信芯片。
- 指示灯：前面板 LED 指示灯，显示电源、运行、故障、I/O 状态。
- 散热结构：铝制散热片与外壳一体化设计，无风扇被动散热。
结构特征
- 紧凑一体化设计：将 CPU、I/O、通信接口集成于单一模块，体积小巧，节省控制柜空间。
- 前面板布局：LED 状态指示灯、接线端子、通信接口集中布置于前面板，便于接线与状态查看。
- 可拆卸端子排：接线端子采用可拆卸设计，维护时无需拆除导线即可更换控制器。
- DIN 导轨安装：底部集成标准 DIN 导轨卡扣，安装拆卸便捷。
- 接地端子：外壳设有接地螺钉，确保设备可靠接地。
- 铭牌标识：外壳侧面标注型号、序列号、电气参数与认证标志。
工作原理
CLC-V02.3C-FW 的核心工作原理是基于循环扫描的工作方式。控制器上电后，CPU 首先执行系统初始化，然后进入循环扫描周期。每个扫描周期包含三个阶段：输入采样阶段，CPU 读取所有数字量和模拟量输入端口的状态并存储到输入映像寄存器；程序执行阶段，CPU 按照梯形图或指令表的顺序逐条执行用户程序，根据输入映像寄存器的状态和内部逻辑运算结果，更新输出映像寄存器；输出刷新阶段，CPU 将输出映像寄存器的状态写入物理输出端口，驱动外部负载。
在通信方面，控制器通过 RS-485 或以太网接口与上位机、触摸屏等设备进行数据交换，支持 Modbus RTU/TCP 协议，实现远程监控与参数配置。高速计数器独立于扫描周期运行，能够精确捕捉外部编码器脉冲信号，实现位置测量功能。
安装要求
- 将控制器卡入标准 35mm DIN 导轨，确保卡扣完全锁定，设备稳固不松动。
- 安装环境温度保持在 0°C 至 55°C 范围内，避免阳光直射和高温热源。
- 设备周围预留至少 2cm 散热空间，确保空气流通。
- 电源接线使用 0.5-1.5mm² 导线，按照端子标识正确接入 DC 24V 正负极。
- 通信线缆使用屏蔽双绞线，屏蔽层单端接地，减少电磁干扰。
- 设备外壳通过接地螺钉可靠接地，接地电阻小于 4Ω。
- 避免安装在强电磁干扰源附近，间距至少 30cm。
- 安装前确认所有选件和模块已组装完毕，严禁带电插拔接线端子或模块。
