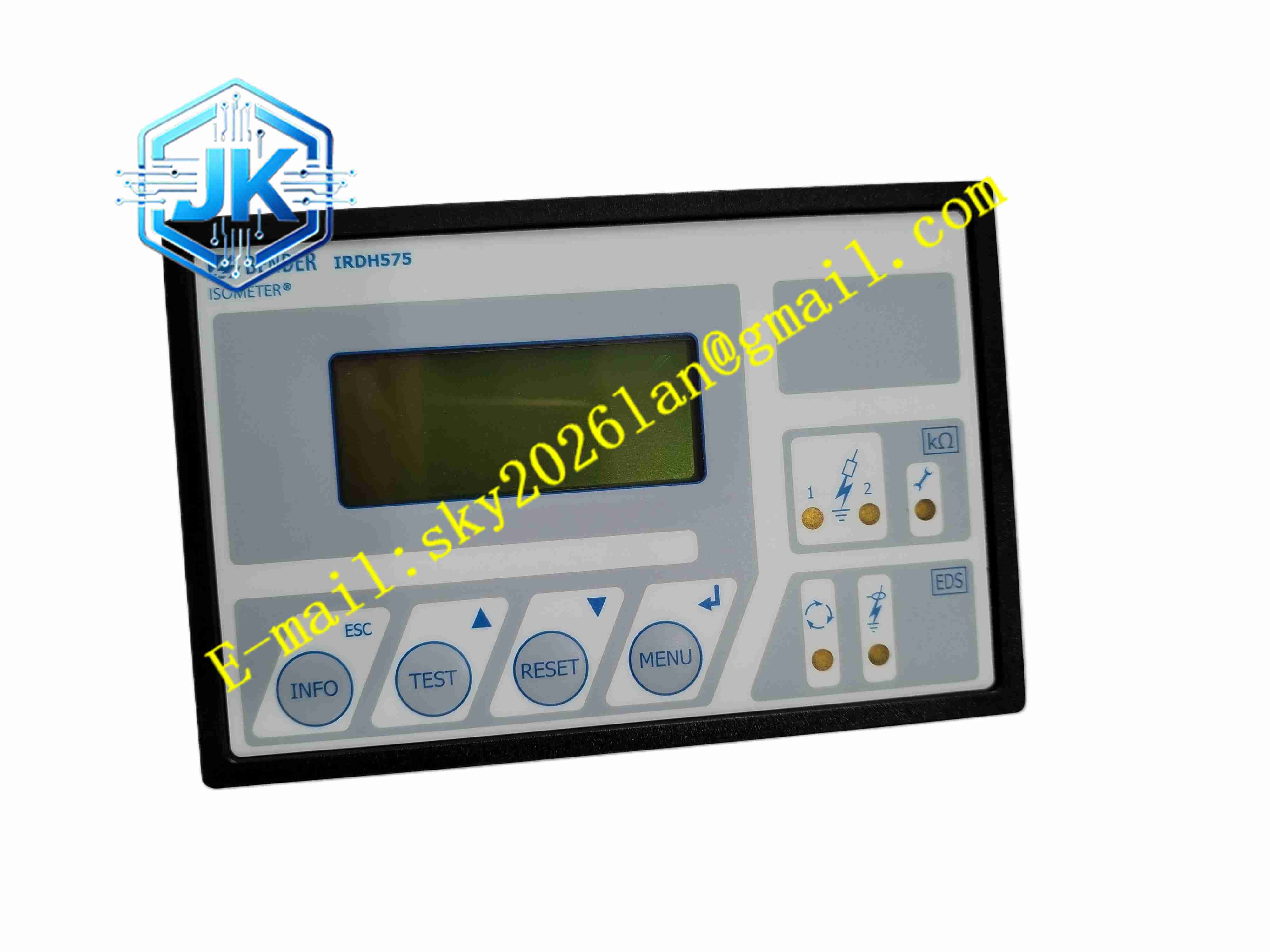

Bender IRDH575B1W-435
技术规格 监测系统类型：3 (N) AC 交流、AC/DC 混合、DC 直流 IT 不接地系统；交流系统额定电压 340~760V；直流系统额定电压 340~575V；供电电源 AC88~264V，DC77~286V；绝缘电阻测量范围 1kΩ~10MΩ；支持 EDS4 系列接地故障定位模块扩展；两级独立报警继电器输出；液晶显示屏；RS485 BMS 总线通信；支持外部测试、复位端子；内置事件存储器；DIN 导轨安装。
功能特点 数字化自适应测量算法，自动补偿系统对地分布电容，适配带大量整流、变频负载的复杂 IT 电网，不会因电缆对地电容造成测量失真；集成 EDS 故障定位主控功能，外接 EDS4 系列采集模块后，可自动识别发生接地故障的分支回路，直接显示故障支路编号；两级独立报警设置，预报警用于绝缘劣化预警，危险报警用于触发机组停机联锁，两路无源继电器触点可独立配置常开、常闭模式；液晶屏幕实时显示绝缘电阻、系统泄漏电容、故障支路编号、设备状态；内置大容量事件存储器，记录绝缘报警、硬件故障、接地定位事件，附带时间戳；支持本地按键设置参数，同时支持上位软件远程参数配置；硬件持续自检，检测装置自身电路故障，故障发生输出独立告警信号；支持 BMS 总线组网，多台绝缘监测仪接入同一监控网络，统一上传数据至 SCADA 系统。
应用场景 大型工业大功率隔离配电系统；海上船舶、海上平台大功率 IT 电网；储能、光伏新能源隔离变流配电回路；化工、制药防爆区域大功率不接地供电系统；矿山井下高压隔离配电网络；大型轧机、造纸生产线变频驱动隔离供电系统。
性能参数 工作环境温度 – 20℃至 60℃；存储温度 – 40℃至 85℃；相对湿度 5%~95% 无凝露；绝缘耐压符合 IEC61557 标准；EMC 电磁兼容满足 IEC61000 工业标准；抗振动、抗冲击满足工业控制柜设备规范。
材质构成 壳体为 UL94 V0 阻燃聚碳酸酯工程塑料；PCB 基板采用玻纤环氧树脂工业覆铜板；接线端子黄铜镀镍防腐处理；液晶显示屏工业宽温 LCD；内部高速采样、运算芯片选用宽温工业元器件；继电器采用密封高可靠电磁继电器。
结构特征 标准 DIN 导轨壳体，侧面卡扣直接卡装在控制柜 DIN 导轨；前面板配置液晶显示屏、操作按键、状态指示灯；背部布置电源端子、系统测量端子、继电器输出端子、BMS 通信端子、EDS 定位模块扩展接口；壳体内部电路分区，测量采样回路、数字通信回路、功率输出回路物理隔离，抑制电磁干扰；壳体预留散热缝隙，自然对流散热。
工作原理 IRDH575B1W-435 向 IT 不接地系统相线与保护地 PE 之间施加数字化脉冲测量信号，采集回路电流计算系统整体对地绝缘电阻。当绝缘电阻低于设定阈值，装置触发报警输出。接入 EDS4 系列故障定位模块后，装置向配电各分支回路注入特征定位信号，EDS 模块采集各支路信号，回传至 IRDH575B1W-435，主机通过信号分析，识别接地故障所在分支回路，在屏幕显示故障支路编号。装置持续监测自身硬件状态，故障信息、绝缘测量数据、故障支路编号通过 RS485 总线上传至上位监控系统。
安装要求 DIN 导轨垂直安装于控制柜，装置保护接地端子可靠连接控制柜保护地。测量端子接入 IT 系统相线与保护地 PE，EDS 定位模块使用专用屏蔽双绞线与主机相连，屏蔽层单点接地。通信线缆选用屏蔽双绞线，远离大功率动力电缆。上电后配置系统电压、两级绝缘报警阈值，完成 EDS 定位模块地址分配与回路标定。系统调试完成后执行全系统自检，验证绝缘监测与故障定位功能。
使用注意事项 仅适用于 IT 不接地配电系统，不可接入 TN、TT 接地系统；故障定位功能必须搭配同系列 EDS 定位模块使用；接地故障排查过程中，禁止带电改动测量回路接线；定期执行自检，确认装置硬件与定位回路工作正常；设备更换备件后，重新配置全部参数，重新标定 EDS 支路；长期存放环境保持干燥，避免端子腐蚀。
